Carry-Bike – Kamper (s. 172–183)

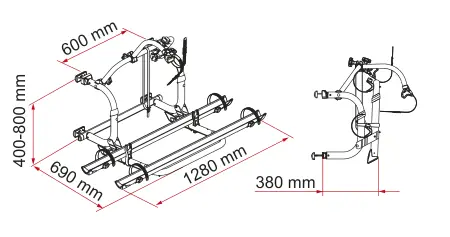

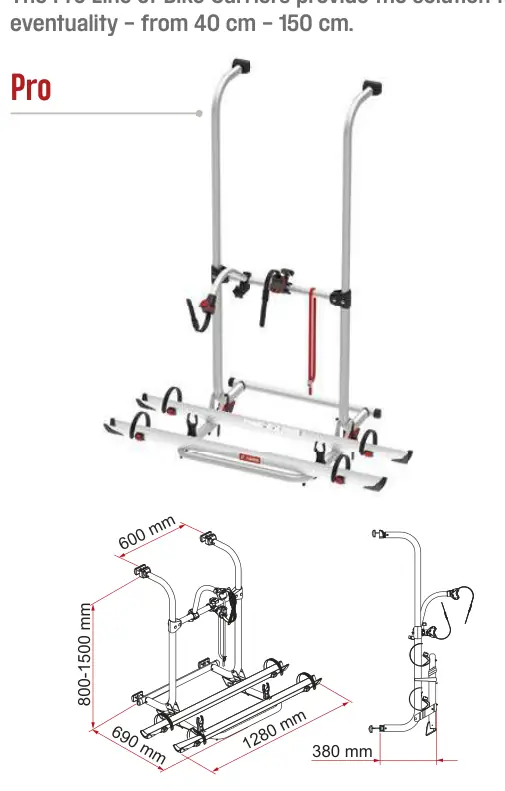

Carry-Bike Pro / Pro C (Pro Series) (s. 172–173)

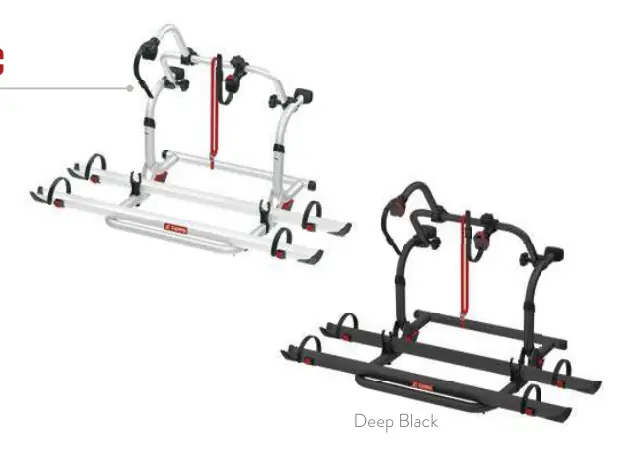

Linia Pro przewozi do 4 rowerów, z wysokością montażu do niemal każdej sytuacji – od 40 do 150 cm. Pro C dostępny także w wersji Deep Black.

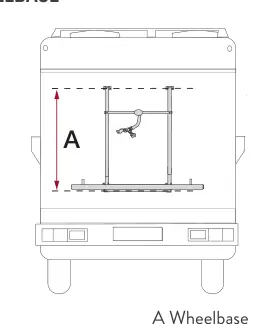

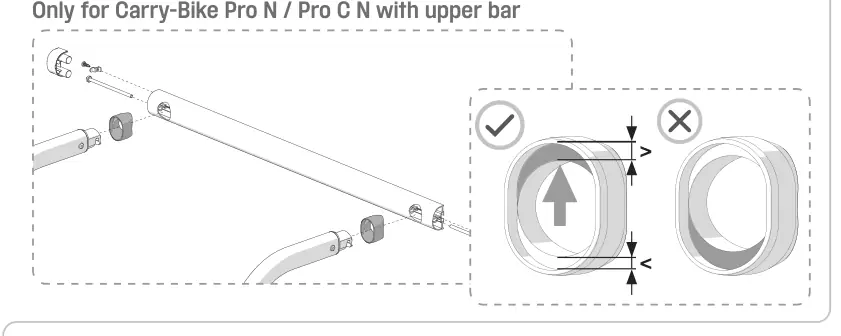

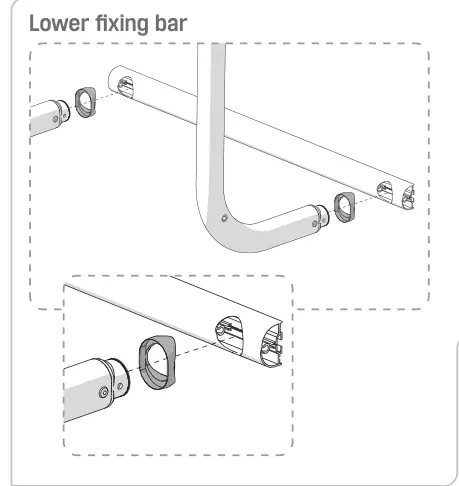

Informacje ogólne - Regulowana konstrukcja do różnych rozstawów: od 40 cm (Pro C) do 150 cm (Pro); rozstaw A: Pro 80–150 cm, Pro C 40–80 cm - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Wersja Carry-Bike Pro N (bez wsporników montażowych) do pojazdów z już zamontowanymi oryginalnymi wspornikami Fiamma - Wersja C jest idealna do pojazdów z tylną szybą - W standardzie dolna belka podporowa (system mocowania); mocowanie antywibracyjne – dolna belka tylko dla Pro N / Pro C N z górną belką - Można zamontować także na tylnej ścianie przyczep kempingowych z użyciem Fixing Bar Carry-Bike (s. 235)

Dane techniczne - Masa: 10,2 - 9,0 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Plus / XL · Rail Premium / XL · Cargo Back + Kit Frame Cargo Back · Ultra-Box 320 - 360 - 500 · Cable-Lock · Bike Cover S · Bike Cover Premium S · Easy Dry · Bike Frame Adapter · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

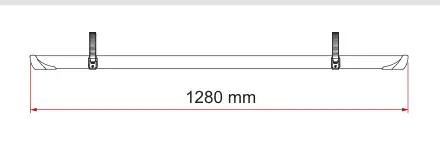

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566); długość szyny 1280 mm.

** Wersja N (02096-09V, 02096-10V, 02096V10A) do pojazdów z fabrycznie zamontowanymi oryginalnymi wspornikami Fiamma.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

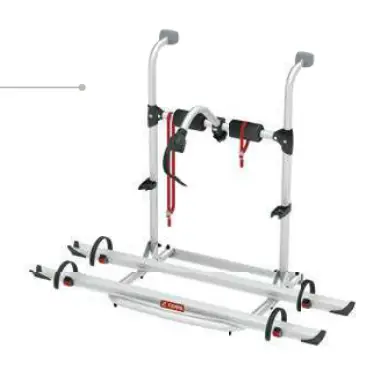

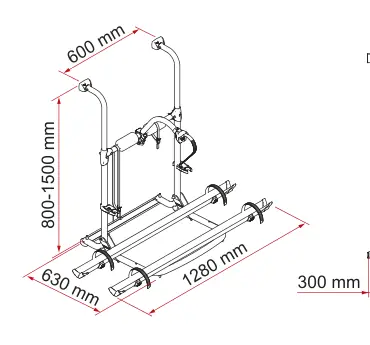

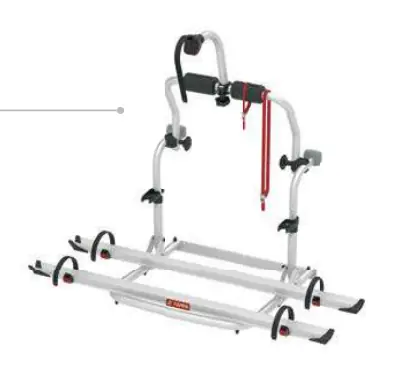

Carry-Bike UL / CL (L Series) (s. 174–175)

Seria L to bezpieczny i ekonomiczny przewóz do trzech rowerów – nowoczesna, niezawodna gama.

Informacje ogólne - Regulowana konstrukcja do różnych rozstawów: od 40 cm (CL) do 150 cm (UL) - Przewozi do 3 rowerów - W standardzie: 2 Rail Quick Pro, 1 Strip Red i 1 Bike-Block Pro S 3 - Można zamontować także na tylnej ścianie przyczep kempingowych z użyciem Fixing Bar Carry-Bike (s. 235) - Strip Red można zastąpić Bike-Block Pro S 1 (08831-01-, EAN 8004815452452) dla pierwszego roweru

Dane techniczne - Masa: 5,6 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm - UL o zmniejszonym wysięgu

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Plus · Rail Premium / S · Cargo Back + Kit Frame Cargo Back · Ultra-Box 320 - 360 - 500 · Cable-Lock · Bike Cover S · Easy Dry · Bike Frame Adapter · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

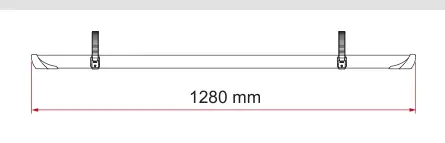

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm; długość szyny 1280 mm.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

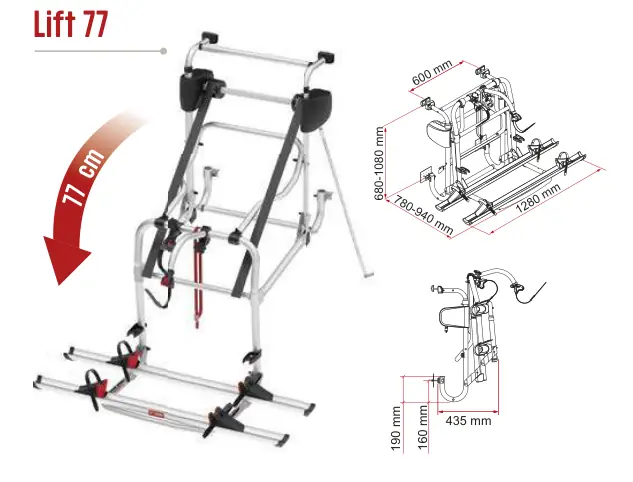

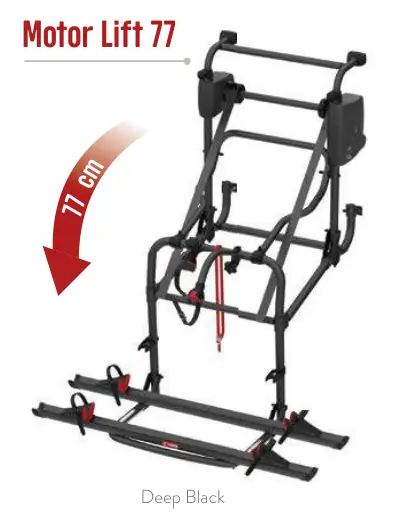

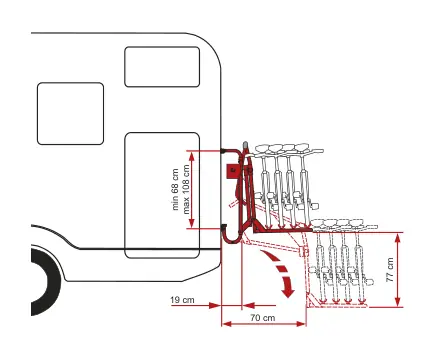

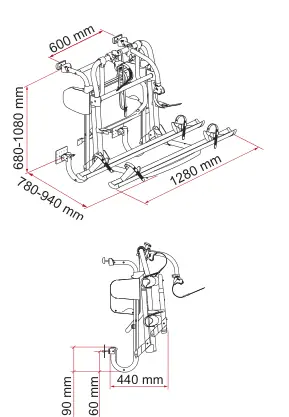

Carry-Bike Lift 77 / Motor Lift 77 (s. 176–177)

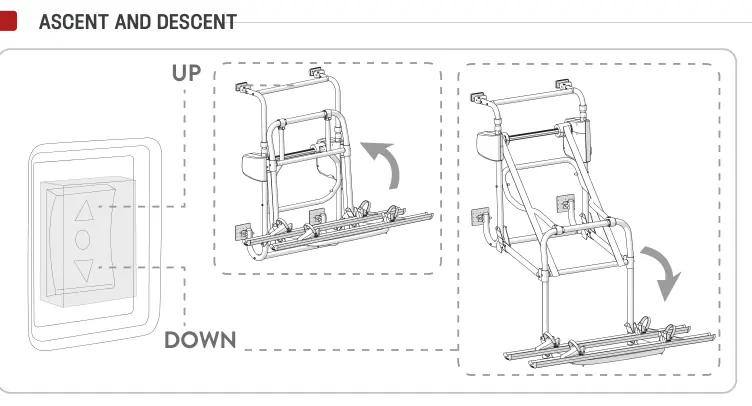

Podpora szyn opuszcza się o 77 cm, co ułatwia załadunek i rozładunek; dostępna również wersja z napędem elektrycznym. Obie także w wersji Deep Black.

Informacje ogólne - Punkty mocowania na ścianie: od 68 do 108 cm - Przewozi do 4 rowerów - W standardzie: 2 Rail Premium, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Wersja ręczna: korba ze sprzęgłem magnetycznym, możliwa do skrócenia - Wersja elektryczna: zasilanie 12 V

Dane techniczne - Masa: 15,6 - 17,4 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami - Motor Lift: podnoszenie przy pełnym obciążeniu ok. 1 minuty, opuszczanie ok. 35 sekund. Lift: podnoszenie i opuszczanie przy pełnym obciążeniu ok. 1 min 30 s

Akcesoria: Bike-Block Pro S / S D · Rail Plus / XL · Rail Premium / S / XL · Rail Premium S Fat Bike · Cargo Back + Kit Frame Cargo Back · Ultra-Box 320 - 360 - 500 · Cable-Lock · Bike Cover Premium S · Easy Dry · Bike Frame Adapter · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

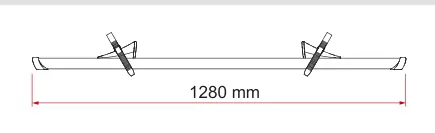

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Premium (98656M131), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Premium (98656M131), min 540 – maks. 570 mm; długość szyny 1280 mm.

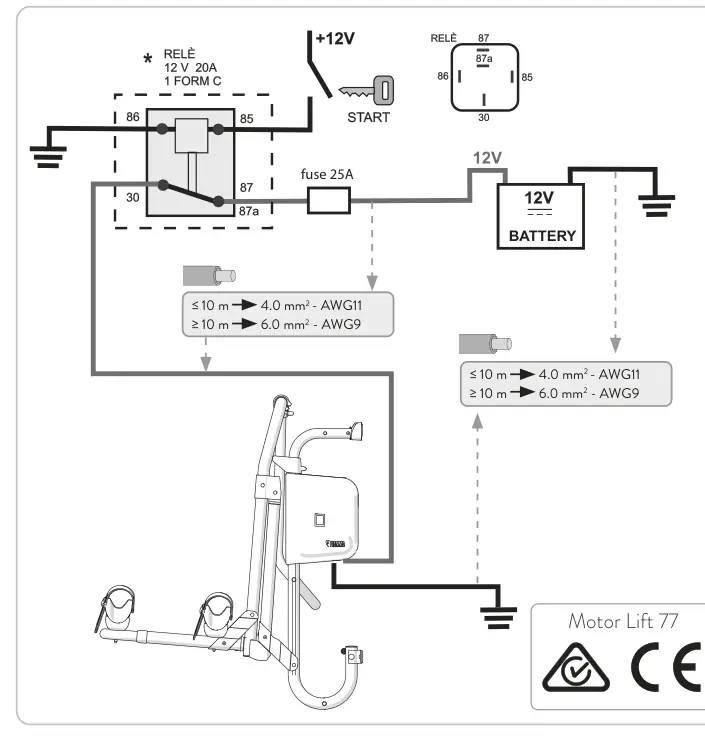

Podłączenie elektryczne Motor Lift 77: do akumulatora 12 V przez bezpiecznik 25 A; ze względów bezpieczeństwa zdecydowanie zaleca się podłączenie wyłącznie przez obwód stacyjki pojazdu. Jeśli dołączony przewód jest za krótki, dodaj przewód przedłużający o większym przekroju (tabela), aby uniknąć spadków napięcia.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

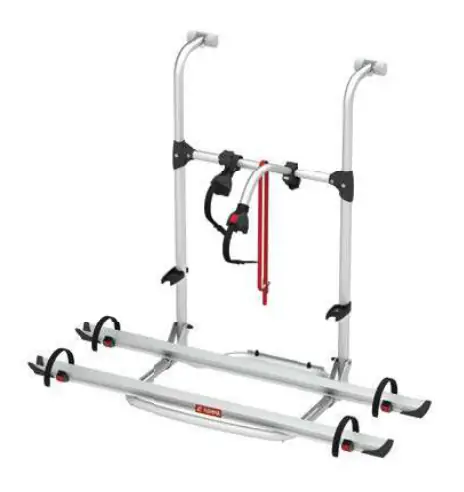

Carry-Bike Pro Hymer - Dethleffs (s. 178–179)

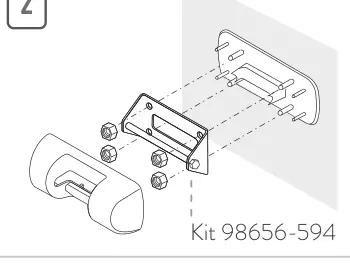

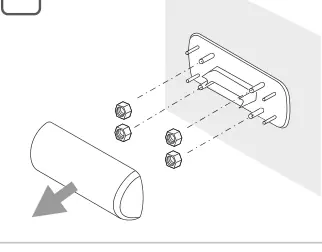

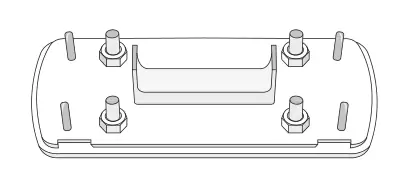

Carry-Bike Pro do kamperów Hymer z fabrycznie zamontowanymi górnymi wspornikami (wsporniki Hymer – zestaw 98656-594).

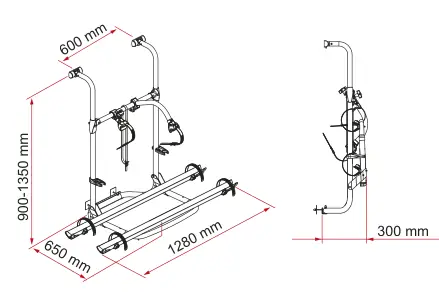

Informacje ogólne - Punkty mocowania na ścianie: od 90 do 135 cm - Przewozi do 4 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3

Dane techniczne - Masa: 8,2 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Premium / XL · Rail Premium S · Rail Plus / XL · Cargo Back + Kit Frame Cargo Back · Cable-Lock · Bike Cover S · Bike Cover Premium S · Kit Dethleffs before 2010 · Kit Dethleffs after 2010 · Ultra-Box 320-360-500 · Easy Dry · Bike Frame Adapter · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

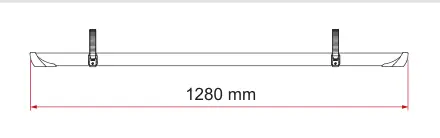

Rysunek: trzeci rower – Bike-Block Pro S 2 „08831-01-” + Rail Quick Pro „98656M040” (wersja niebieska, s. 228); czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Quick Pro „98656M040”; odstęp min 240 – maks. 280 mm. ¹ Tabela podaje „008831-01-” (dodatkowe 0), rysunek „08831-01-” (= Bike-Block Pro S 1 - D30, s. 232), choć opisuje go jako Pro S 2 (08831A01-); potwierdź w Fiamma. Tabela podaje czarną Rail Quick Pro 98656-993.

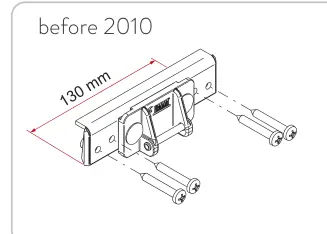

Na zamówienie dla kamperów Dethleffs: zestaw górnych wsporników do standardowego profilu, do stosowania z Carry-Bike Pro Hymer-Dethleffs.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

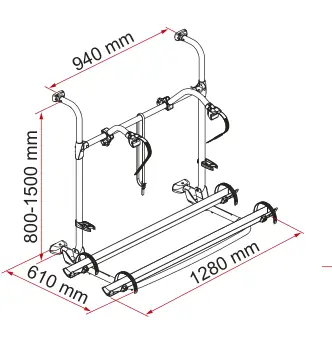

Carry-Bike Pro Autotrail (s. 180)

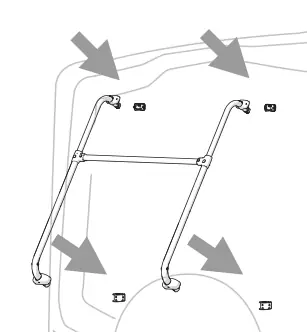

Powiększona wersja Carry-Bike Pro do kamperów Autotrail od 2011 r. ze zintegrowaną (zaokrągloną) wnęką koła zapasowego.

Informacje ogólne - Punkty mocowania na ścianie: od 80 do 150 cm - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 2 i 1 Bike-Block Pro S 3

Dane techniczne - Masa: 12 kg - Maks. obciążenie: 40 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S D · Rail Plus · Rail Premium · Cable-Lock · Bike Cover S · Bike Frame Adapter · Alu Signal · Plastic Signal

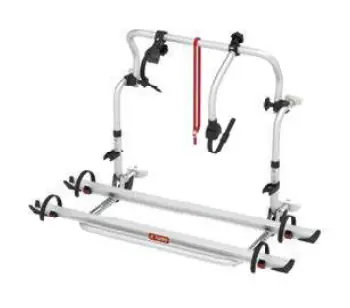

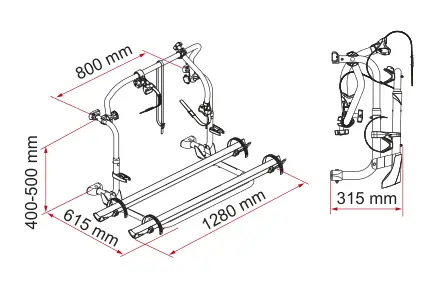

Carry-Bike Pro C L80 (s. 181)

Wersja Pro C z punktami mocowania o szerokości 80 cm, do kamperów Laika.

Informacje ogólne - Punkty mocowania na ścianie: od 40 do 50 cm - Przewozi do 4 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3

Dane techniczne - Masa: 7,9 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Premium / S · Rail Plus · Cable-Lock · Ultra-Box 360-500 · Cargo Back + Kit Frame Cargo Back · Bike Cover S / Premium S · Easy Dry · Bike Frame Adapter · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 „08831-01-” + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Quick Pro (98656-993), min 540 – maks. 570 mm.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

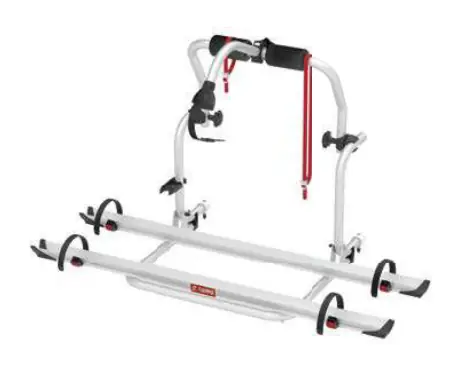

Carry-Bike Trigano - CI - Roller Team (s. 182–183)

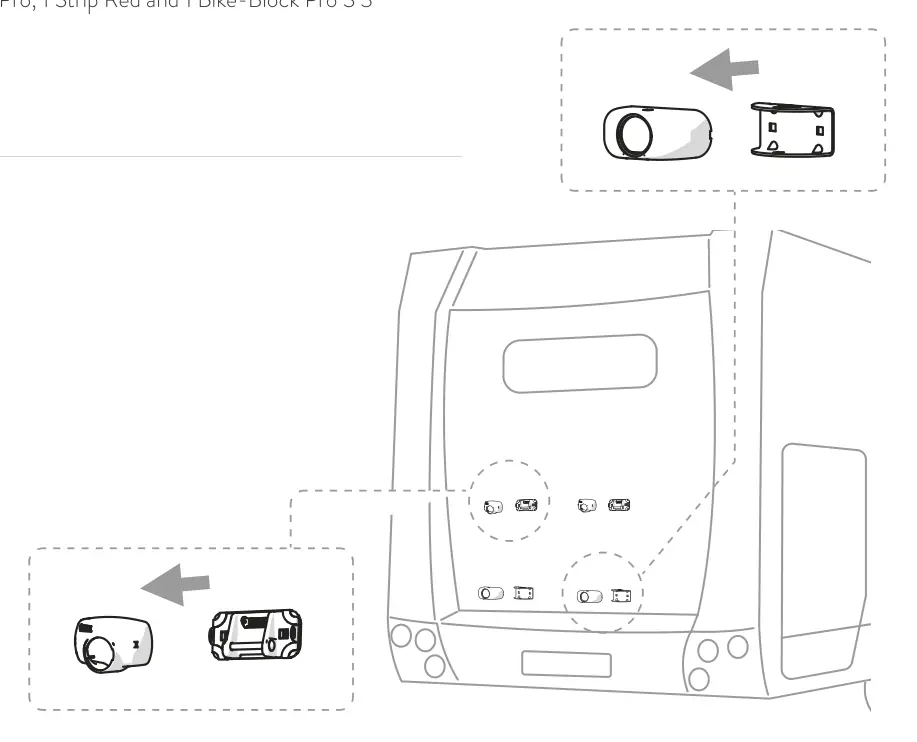

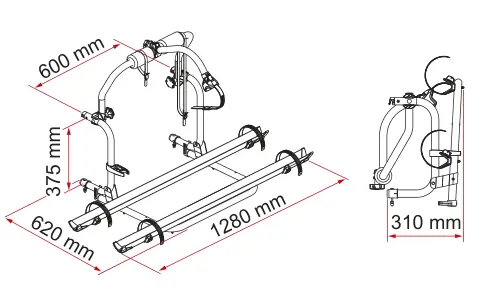

Konstrukcja stała, wysokość 39,5 cm (punkty mocowania 37,5 cm w pionie, 60 cm w poziomie). Dostarczany bez górnego i dolnego zestawu mocującego – są one już zamontowane w kamperach CI i Roller Team.

Informacje ogólne - Konstrukcja stała - Przewozi do 3 rowerów - W standardzie: 2 Rail Quick Pro, 1 Strip Red i 1 Bike-Block Pro S 3 - Strip Red można zastąpić Bike-Block Pro 1 (08831-01-, EAN 8004815452452) dla pierwszego roweru

Dane techniczne - Masa: 5,2 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Premium / S · Rail Plus · Cargo Back + Kit Frame Cargo Back · Ultra-Box 320 - 360 - 500 · Cable-Lock · Bike Cover S · Easy Dry · Bike Frame Adapter · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.
