Carry-Bike – Zabudowy furgonów i kampervany (s. 192–218)

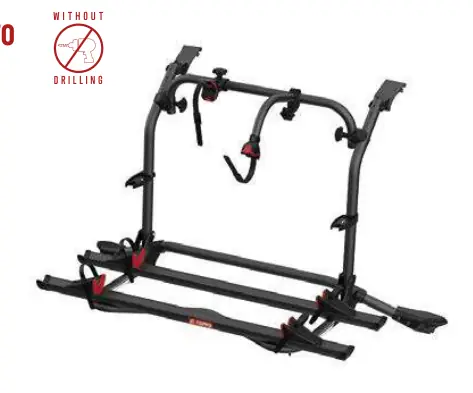

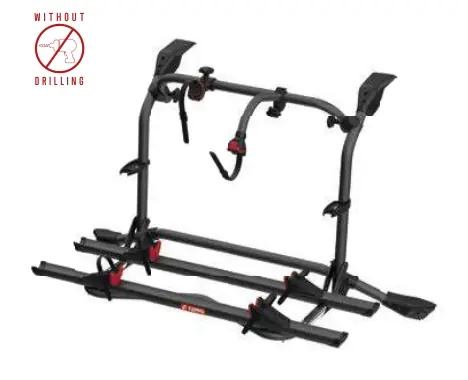

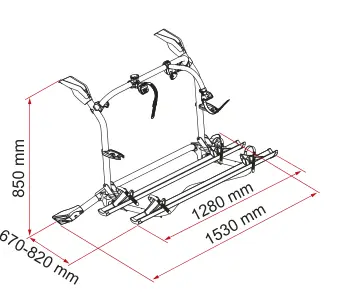

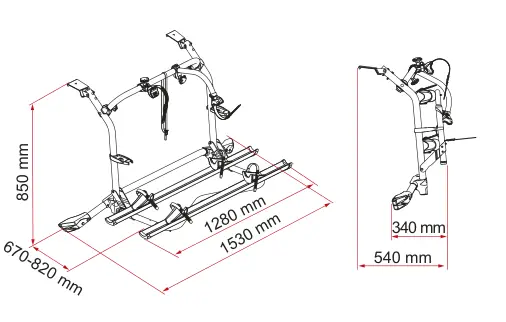

Carry-Bike VW T5 Pro / T6 Pro (s. 192–193)

Dostępny w wersji do złożenia lub już zmontowanej – wystarczy zamocować na pojeździe i jest gotowy do użycia. VW T5 (≥ 2003 ≤ 2014) / T6 (≥ 2014); bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Premium, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Łatwy montaż na wspornikach dostarczanych w standardzie, bez wiercenia w pojeździe - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: VW T5 (≥ 2003 ≤ 2014) / T6 (≥ 2014) Transporter / Caravelle / Multivan / California

Dane techniczne - Masa: 13,0 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami - T6 Pro pasuje też do VW T6 z elektryczną klapą* oraz T6.1

Akcesoria: Bike-Block Pro S / S D · Rail Premium / XL · Rail Premium S / Fat Bike · Rail Premium 48 · Kit Premium S · Cable-Lock · Licence Plate Carrier · Bike Frame Adapter · Plastic / Alu Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

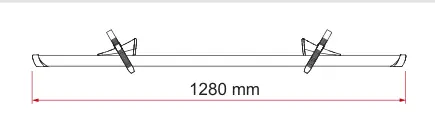

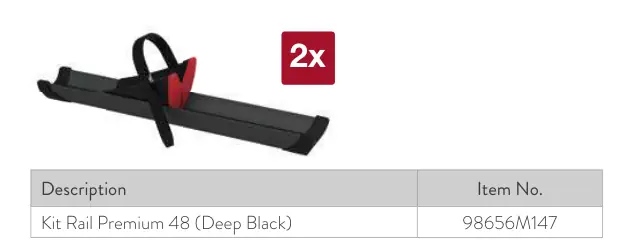

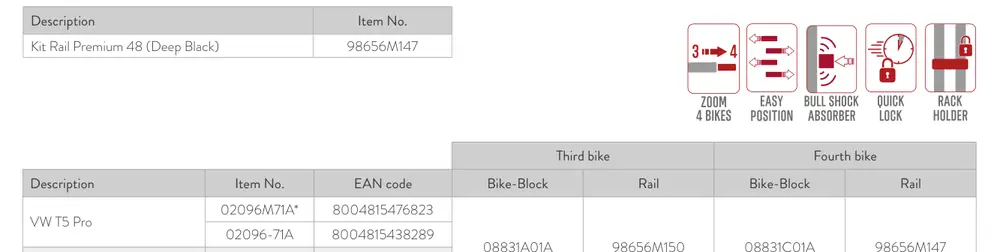

| Opis | Nr art. | | |---|---| | Kit Rail Premium 48 (Deep Black) | 98656M147 🛒 Sklep |

* Wersja wstępnie zmontowana (tabela). W liście cech * odnosi się do uwagi o elektrycznej klapie poniżej.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01A) + Rail Premium (98656M150), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01A) + Kit Rail Premium 48 (98656M147) (min 540 – maks. 570 mm).

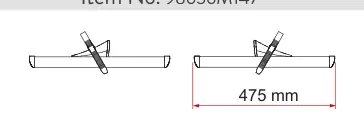

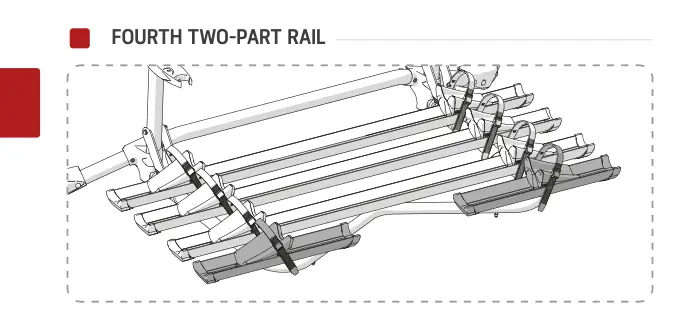

Kit Rail Premium 48 – opcjonalna czwarta, dwuczęściowa szyna.

Elektryczna klapa: przed montażem zaleca się kontakt z dealerem VW w celu sprawdzenia, czy siłowniki gazowe są odpowiednie do masy Carry-Bike, oraz ich zużycia. Fiamma nie odpowiada za szkody spowodowane przez siłowniki nieprzystosowane do tej masy. Montaż należy wykonać starannie.

Sprawdź także podczas automatycznego zamykania klapy prawidłowe przyleganie dolnych wsporników, aby nie uszkodzić tylnych świateł.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

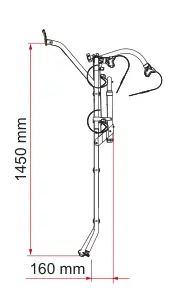

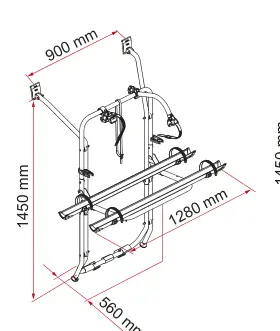

Carry-Bike VW T5 / T6 (s. 194–195)

Zaprojektowany do Volkswagen T5 (≥2003 ≤2014) / T6/T6.1 (≥2014) z pojedynczą klapą tylną; bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i Bike-Block Pro S 3 - Łatwy montaż na wspornikach dostarczanych w standardzie, bez wiercenia w pojeździe - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: VW T5 (≥ 2003 ≤ 2014) / T6 (≥ 2014) Transporter / Caravelle / Multivan / California

Dane techniczne - Masa: 9,1 - 9,2 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami - Nie pasuje do pojazdów z chromowaną dolną listwą klapy; nie pasuje do serii Comfortline

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Cable-Lock · Licence Plate Carrier · Bike Frame Adapter · Plastic Signal · Alu Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

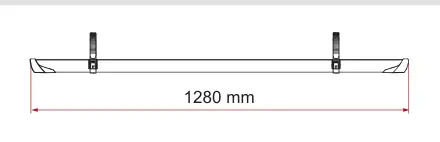

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

Elektryczna klapa: przed montażem zaleca się kontakt z dealerem VW w celu sprawdzenia, czy siłowniki gazowe są odpowiednie do masy Carry-Bike, oraz ich zużycia. Fiamma nie odpowiada za szkody spowodowane przez siłowniki nieprzystosowane do tej masy. Montaż należy wykonać starannie.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

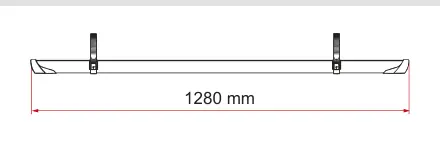

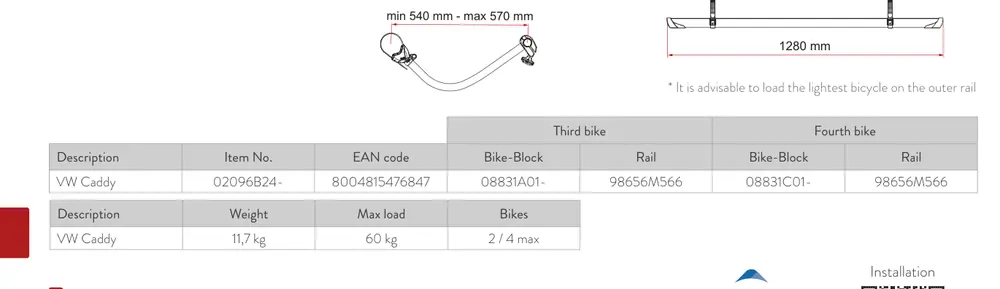

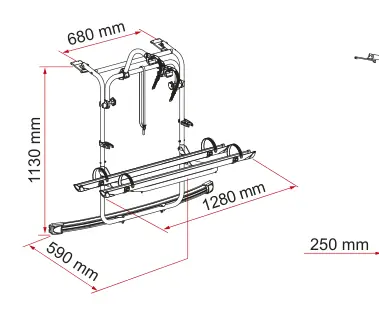

Carry-Bike VW Caddy (s. 196)

Zaprojektowany do Volkswagen Caddy (≥ 2016 ≤ 2020); bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - W zestawie profilowane wsporniki do mocowania w punktach wzmocnienia tylnych drzwi - Regulowana rura do zaczepienia Bike-Block - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: VW Caddy / Caddy Maxi

Dane techniczne - Masa: 11,7 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Cable-Lock · Licence Plate Carrier · Bike Frame Adapter · Dust Guard · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

Elektryczna klapa: przed montażem zaleca się kontakt z dealerem VW w celu sprawdzenia, czy siłowniki gazowe są odpowiednie do masy Carry-Bike, oraz ich zużycia. Fiamma nie odpowiada za szkody spowodowane przez siłowniki nieprzystosowane do tej masy. Montaż należy wykonać starannie.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

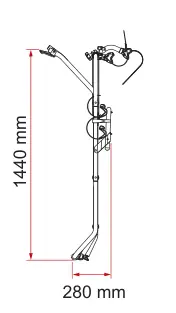

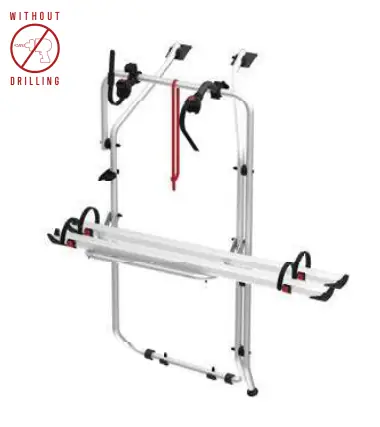

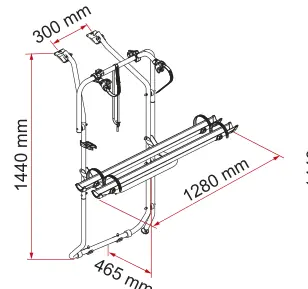

Carry-Bike VW T5 D / T6 D (s. 197)

Zaprojektowany do Volkswagen T5 (≥2003 ≤2014) / T6/T6.1 (≥2014) z dwuskrzydłowymi drzwiami tylnymi; bez wiercenia; także Deep Black.

Informacje ogólne - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 7,1 kg - Maks. obciążenie: 35 kg - Odstęp między szynami: 15 cm - Łatwy montaż (na lewym skrzydle drzwi) na wspornikach w standardzie, bez wiercenia - Do: VW T5 (≥ 2003 ≤ 2014) / T6 (≥ 2014) Transporter / Caravelle / Multivan

Akcesoria: Rail Premium / S · Bike-Block Pro S D · Cable-Lock · Licence Plate Carrier · Alu Signal · Plastic Signal

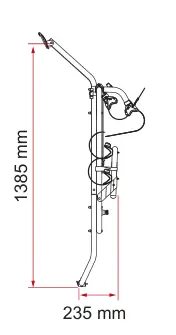

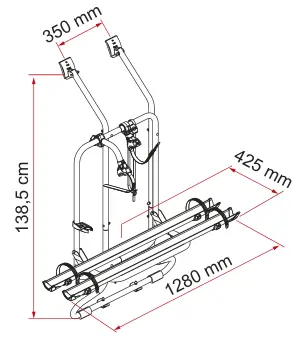

Carry-Bike VW T4 D (s. 198)

Zaprojektowany do Volkswagen T4 (≥ 1990 ≤ 2003) z dwuskrzydłowymi drzwiami tylnymi; bez wiercenia.

Informacje ogólne - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 7,9 kg - Maks. obciążenie: 35 kg - Odstęp między szynami: 15 cm - Łatwy montaż (na prawym skrzydle drzwi) na wspornikach w standardzie, bez wiercenia

Akcesoria: Bike-Block Pro S / S D · Cable-Lock · Licence Plate Carrier · Alu Signal · Plastic Signal

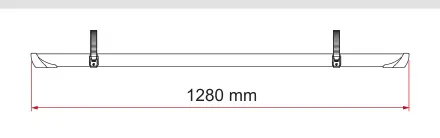

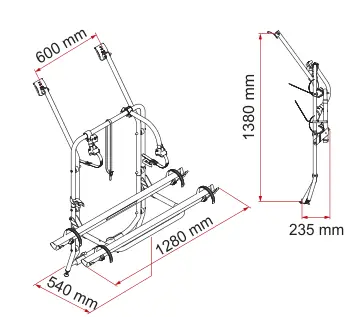

Carry-Bike VW T4 (s. 199)

Zaprojektowany do Volkswagen T4 (≥ 1990 ≤ 2003) z pojedynczą klapą tylną; bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Pasuje także do VW T4 z dachem podnoszonym

Dane techniczne - Masa: 8,3 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Premium / S · Rail Plus · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Plastic / Alu Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Quick Pro (98656-993) (min 540 – maks. 570 mm).

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

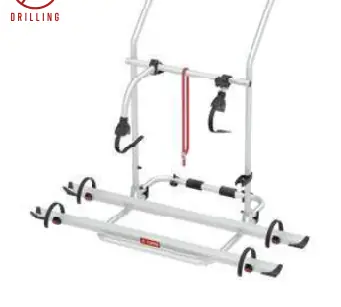

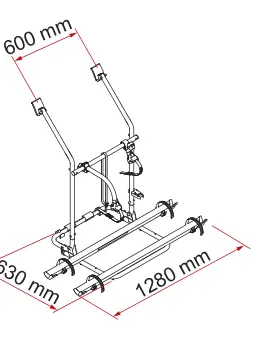

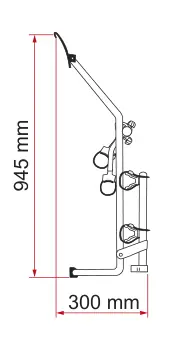

Carry-Bike VW T3 (T25) (s. 200)

Zaprojektowany do Volkswagen T3 (≥1979 ≤ 1990); bez wiercenia.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Pasuje także do VW T25 / T3 z dachem podnoszonym

Dane techniczne - Masa: 6,5 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium · Rail Premium S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu Signal · Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

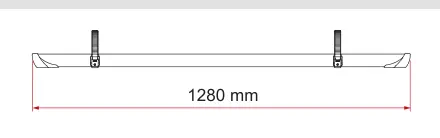

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

Carry-Bike VW T2 (s. 201)

Zaprojektowany do Volkswagen T2 (≥ 1967 ≤ 1979); bez wiercenia.

Informacje ogólne - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Pasuje także do VW T2 Westfalia

Dane techniczne - Masa: 7,0 kg - Maks. obciążenie: 35 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S · Bike-Block Pro S D · Rail Premium · Rail Plus · Bike Frame Adapter · Cable-Lock · Alu Signal · Plastic Signal

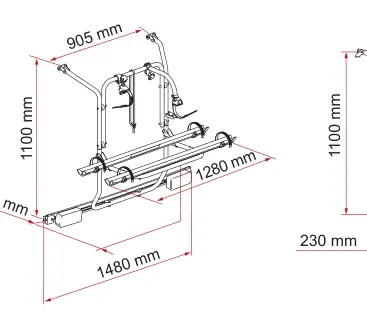

Carry-Bike Mercedes Viano (s. 202)

Do Mercedes Viano II, Vito II i Marco Polo II z pojedynczą klapą tylną (≥ 2003 ≤ 2013); bez wiercenia.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - W zestawie: 1× Carry-Bike Mercedes Viano, 1× belka oświetleniowa z okablowaniem i wtyczką 13-pin - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 10,0 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S / S D · Rail Quick Pro · Rail Premium / S · Rail Plus · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal · Dust Guard

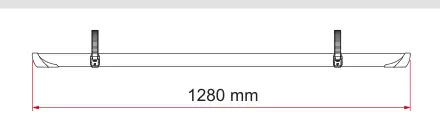

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm.

Elektryczna klapa: przed montażem skontaktuj się z dealerem, aby sprawdzić, czy siłowniki gazowe są odpowiednie do masy Carry-Bike, oraz ich zużycie; Fiamma nie odpowiada za szkody spowodowane nieodpowiednimi siłownikami. Montuj starannie i podczas automatycznego zamykania klapy sprawdź przyleganie dolnych wsporników, aby nie uszkodzić tylnych świateł.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

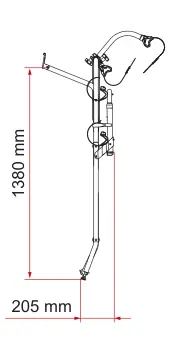

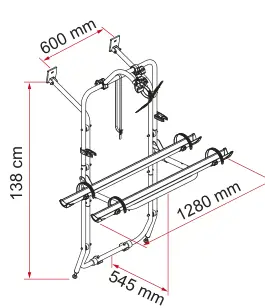

Carry-Bike Mercedes Vito (s. 203)

Do Mercedes Viano/Vito I i Marco Polo I z pojedynczą klapą tylną (≥ 1996 ≤ 2003); bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 9,2 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

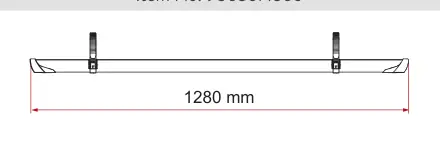

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

Masa: w opisie 9,2 kg, w tabeli 8,7 kg – katalog nie wyjaśnia różnicy.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

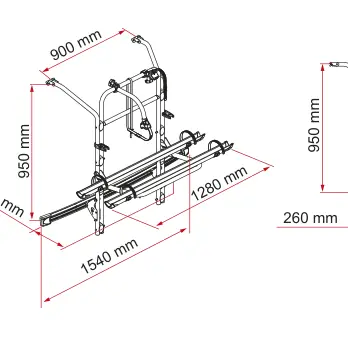

Carry-Bike Mercedes V Class Premium (s. 204)

Do 4 rowerów na Mercedes Klasa V III, Vito III i Marco Polo III z pojedynczą klapą (≥ 2014); bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Podstawę szyn można zamontować w dwóch pozycjach – standardowej i niższej, ułatwiającej załadunek - Wersja niższa wymaga Licence Plate Carrier (belka z tablicą rejestracyjną i wymaganymi światłami) - Pasuje także do pojazdów z fabrycznym spojlerem - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 12,9 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S / XL / S Fat Bike · Kit Premium S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal · Dust Guard

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

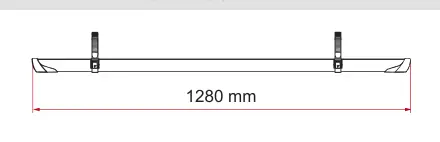

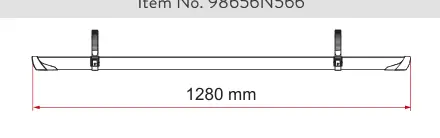

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

Elektryczna klapa: przed montażem skontaktuj się z dealerem, aby sprawdzić, czy siłowniki gazowe są odpowiednie do masy Carry-Bike, oraz ich zużycie; Fiamma nie odpowiada za szkody spowodowane nieodpowiednimi siłownikami. Montuj starannie i podczas automatycznego zamykania klapy sprawdź przyleganie dolnych wsporników, aby nie uszkodzić tylnych świateł.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

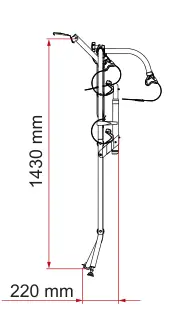

Carry-Bike Vivaro / Trafic / Talento (s. 205)

Do Opel Vivaro A/B i Renault Trafic II–III z pojedynczą klapą tylną (H1); bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Renault Trafic II / Opel Vivaro A / Vauxhall Vivaro A / Nissan Primastar I-II (≥ 2001 ≤ 2014 - H1); Renault Trafic III / Nissan NV300 / Fiat Talento (≥ 2014 - H1); Opel Vivaro B / Vauxhall Vivaro B (≥ 2014 ≤ 2018 - H1)

Dane techniczne - Masa: 9,1 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Możliwość wydłużenia podstawy szyn do 76 cm przy konfiguracji z 4 szynami - Zalecany Licence Plate Carrier z oświetleniem

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Plastic Signal · Alu Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

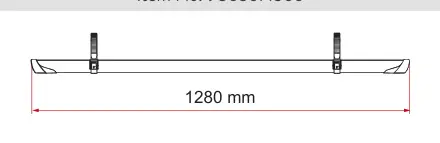

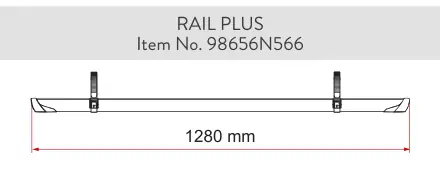

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

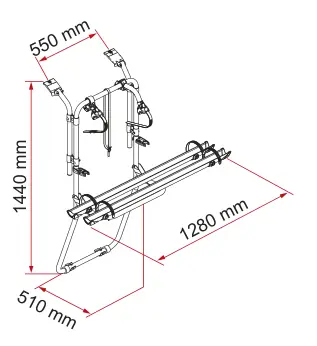

Carry-Bike Vivaro / Trafic / Talento D (s. 206)

Do Renault Trafic II–III i Opel Vivaro A/B z dwuskrzydłowymi drzwiami tylnymi (H1); bez wiercenia.

Informacje ogólne - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - Montaż na lewym skrzydle drzwi - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Renault Trafic II / Opel Vivaro A / Vauxhall Vivaro A / Nissan Primastar I-II (≥ 2001 ≤ 2014 - H1); Renault Trafic III / Nissan NV300 / Fiat Talento (≥ 2014 - H1); Opel Vivaro / Vauxhall Vivaro B (≥ 2014 ≤ 2018 - H1)

Dane techniczne - Masa: 7,3 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm - Przesunięty górny punkt podparcia wspornika zapewnia widoczność trzeciego światła stop (wersje > 2015)

Akcesoria: Bike-Block Pro S · Bike-Block Pro S D · Bike Frame Adapter · Cable-Lock · Alu Signal · Plastic Signal

Carry-Bike Ford Transit (s. 207)

Zaprojektowany do Ford Transit z pojedynczą klapą tylną (≥ 2000 ≤ 2011 - H1); bez wiercenia.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Quick Pro, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Ford Transit MK3-MK4-MK5-MK6-MK7 (≥2000 ≤ 2011 - H1)

Dane techniczne - Masa: 8,2 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm

Akcesoria: Bike-Block Pro S · Bike-Block Pro S D · Rail Quick Pro · Rail Premium / S · Rail Plus · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

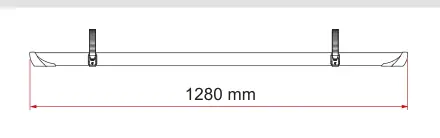

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Quick Pro (98656-993), odstęp min 240 – maks. 280 mm.

Masa: w opisie 8,2 kg, w tabeli 7,1 kg – katalog nie wyjaśnia różnicy.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

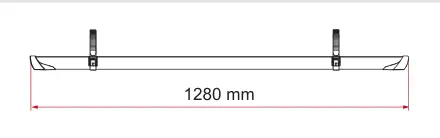

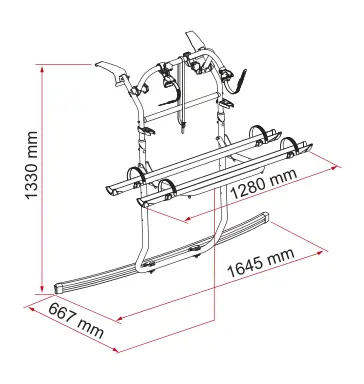

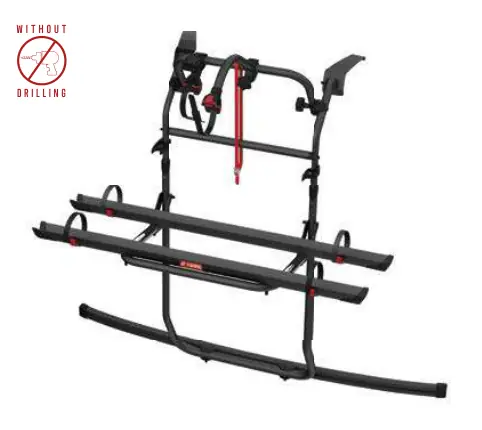

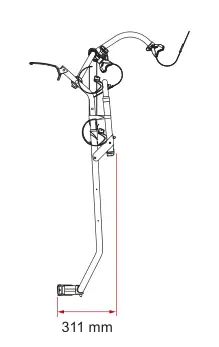

Carry-Bike Ford Custom V710 / VW Transporter ≥ 2025 (s. 208–209)

Do Ford Custom ≥ 2023; bez wiercenia.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Podstawa szyn montowana w 3 pozycjach: standardowej (wysokiej), środkowej i niskiej - Rura podpór Bike-Block montowana w 2 pozycjach, zależnie od położenia podstawy szyn - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Ford Transit / Tourneo Custom single tailgate (≥ 2023 - H1), also with lift roof; VW Transporter / Caravelle (2025), also with lift roof

Dane techniczne - Masa: 11,0 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Przylega do dolnej części klapy dzięki gięciu profilu zgodnie z kształtem pojazdu - Łatwy montaż na wspornikach dostarczanych w standardzie, bez wiercenia w pojeździe

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Cable-Lock · Bike Frame Adapter · Licence Plate Carrier · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

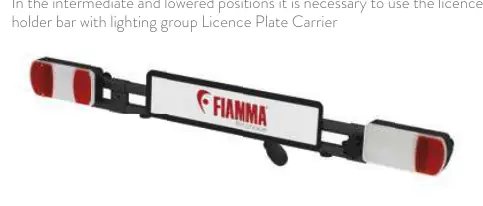

W pozycji środkowej i niskiej należy użyć Licence Plate Carrier (belka tablicy rejestracyjnej z oświetleniem).

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01A) + Rail Plus (98656N567), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01A) + Rail Plus (98656N567) (min 540 – maks. 570 mm).

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

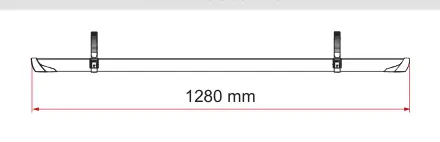

Carry-Bike Ford Custom (s. 210)

Zaprojektowany do Ford Transit / Tourneo Custom z pojedynczą klapą (≥ 2012 - H1), także z dachem podnoszonym; bez wiercenia.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Ford Transit / Tourneo Custom single tailgate (≥ 2012 ≤ 2023 - H1), also with lift roof

Dane techniczne - Masa: 8,6 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm - Przylega do dolnej części klapy dzięki gięciu profilu zgodnie z kształtem pojazdu - Łatwy montaż na wspornikach dostarczanych w standardzie, bez wiercenia w pojeździe

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm.

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

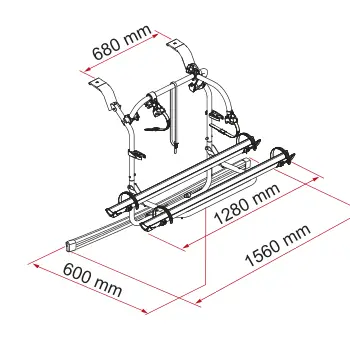

Carry-Bike Ford Transit Custom Nugget / Nugget Plus (s. 211)

Zaprojektowany do Ford Transit Custom Nugget / Nugget Plus (≥ 2012) z wysokim dachem (highroof); bez wiercenia.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów - Do: Ford Transit Custom Nugget / Nugget Plus (≥ 2012 ≤ 2023), highroof

Dane techniczne - Masa: 9,2 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm - Przylega do dolnej części klapy dzięki gięciu profilu zgodnie z kształtem pojazdu - Łatwy montaż na wspornikach dostarczanych w standardzie, bez wiercenia w pojeździe

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu / Plastic Signal

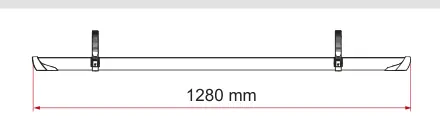

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm.

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

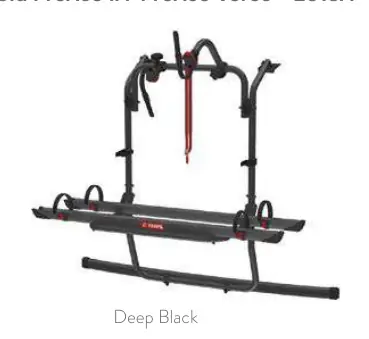

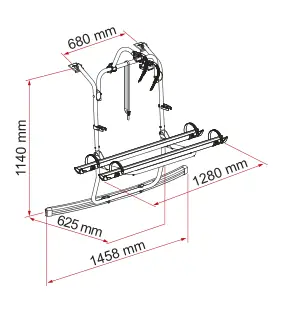

Carry-Bike Stellantis (s. 212)

Do pojazdów grupy PSA oraz Toyota ProAce II / ProAce Verso > 2016; bez wiercenia; także Deep Black.

Informacje ogólne - Przewozi do 4 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Tylne drzwi można otworzyć z zamontowanym Carry-Bike bez rowerów

Dane techniczne - Masa: 11,3 kg - Maks. obciążenie: 60 kg - Odstęp między szynami: 15 cm - Montaż bez wiercenia przez zaczepienie w punktach wzmocnień pojazdu - Pasuje także do wersji z dachem podnoszonym

Akcesoria: Bike-Block Pro S / S D · Rail Plus · Rail Premium / S · Bike Frame Adapter · Cable-Lock · Licence Plate Carrier · Alu Signal · Plastic Signal · Dust Guard

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 4 rowerów.

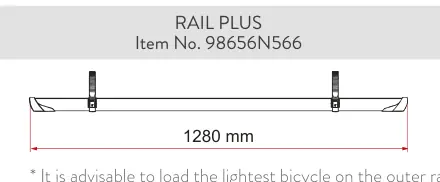

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01-) + Rail Plus (98656N566), odstęp min 240 – maks. 280 mm; czwarty rower – Bike-Block Pro S 4 (08831C01-) + Rail Plus (98656N566) (min 540 – maks. 570 mm).

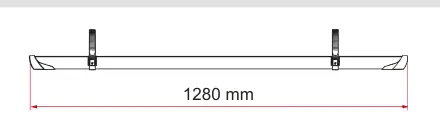

Rail Plus: tabela szyn (s. 228, z EAN) podaje 98656M566 (Deep Black 98656M567); na tej stronie tabela podaje 98656M566, a rysunek 98656N566. Zamawiając szynę osobno, potwierdź kod w Fiamma.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

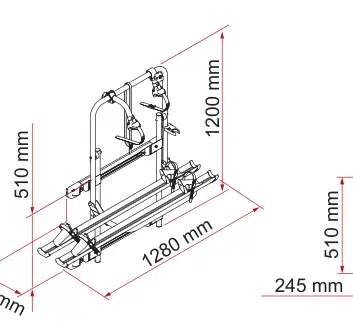

Carry-Bike 200 DJ Ducato ≤ 2006 (s. 213)

Do Fiat Ducato, Peugeot Boxer, Citroën Jumper (≥ 2000 ≤ 2006 - H2).

Informacje ogólne - W standardzie: 2 Rail Premium, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 2 - Drzwi tylne otwierają się nawet z zamontowanymi rowerami - Do: Fiat Ducato II / Citroën Jumper I / Peugeot Boxer I (≥ 2000 ≤ 2006 - H2); also Mercedes Sprinter I / Mercedes Benz T1N (≥ 1995 ≤ 2006 - H2)

Dane techniczne - Masa: 9,0 kg - Maks. obciążenie: 35 kg - Odstęp między szynami: 15 cm - Montaż na prawym skrzydle drzwi

Akcesoria: Bike-Block Pro S · Bike-Block Pro S D · Bike Frame Adapter · Rail Plus · Cable-Lock · Licence Plate Carrier · Alu Signal · Plastic Signal

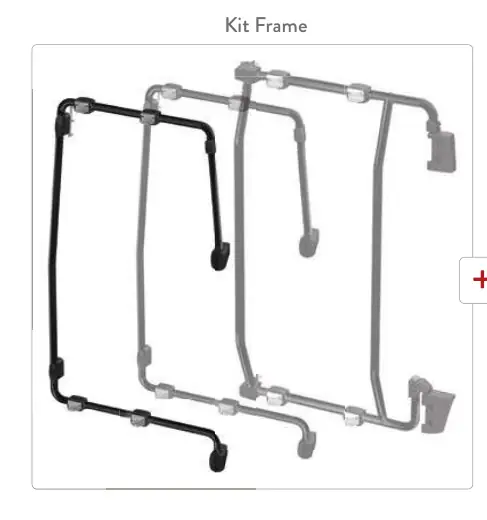

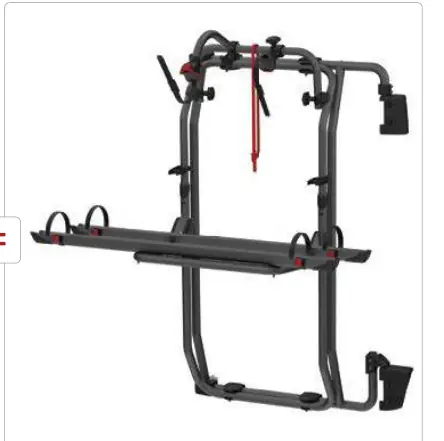

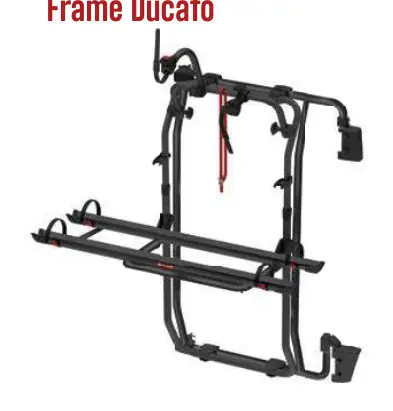

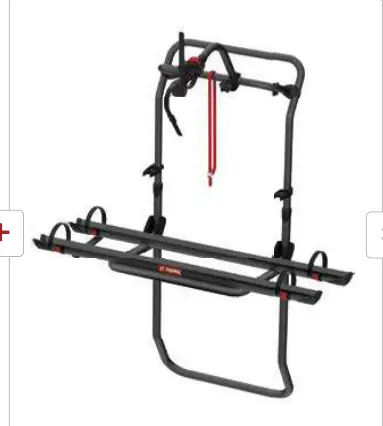

Carry-Bike Frame (s. 214–215)

Jeden bagażnik i 3 dedykowane ramy dla poszczególnych typów pojazdów, sprzedawane osobno: Kit Frame + Carry-Bike Frame = kompletny Carry-Bike Frame.

Informacje ogólne - Przewozi do 3 rowerów - W standardzie: 2 Rail Plus, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Lakierowane aluminium w wersji Deep Black - Drzwi tylne otwierają się nawet z zamontowanymi rowerami - Nie pasuje do pojazdów z zawiasami 270° - Podstawa szyn montowana w 3 pozycjach (standardowa, środkowa, niska); w dwóch ostatnich należy użyć Licence Plate Carrier (belka tablicy z oświetleniem)

Dane techniczne - Masa Kit Frame: 10,8 - 9,5 - 9,5 kg - Masa Carry-Bike Frame: 9,4 kg - Maks. obciążenie: 50 kg - Odstęp między szynami: 15 cm - Solidna stalowa rama montowana w standardowych punktach kotwienia pojazdu; montaż na prawym skrzydle drzwi

Akcesoria: Bike-Block Pro S / S D · Rail Plus / Premium · Bike Frame Adapter · Licence Plate Carrier · Cable-Lock · Alu / Plastic Signal

Dodatkowe szyny – Zalecane połączenie dodatkowego Bike-Block i szyny do bezpiecznego przewozu do 3 rowerów.

Modułowość – rozwiązanie wyłączne Fiamma, upraszcza gospodarkę magazynową.

Wszystkie trzy modele: nie pasują do pojazdów z zawiasami 270°.

Rysunek: trzeci rower – Bike-Block Pro S 2 (08831A01A) + Rail Plus (98656N567), odstęp min 240 – maks. 280 mm.

* Najlżejszy rower zaleca się wozić na szynie zewnętrznej.

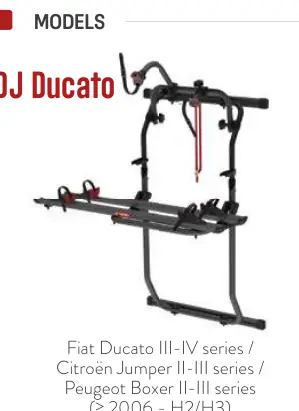

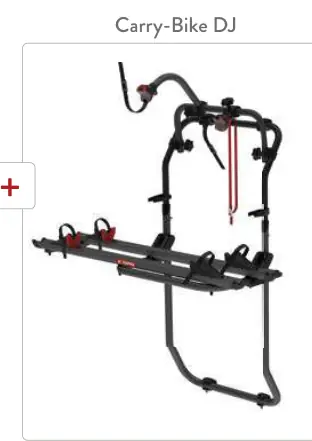

Carry-Bike DJ (s. 216–217)

Jedna konstrukcja do wszystkich modeli i dedykowane belki mocujące dla poszczególnych pojazdów, sprzedawane osobno: Kit Bars DJ + Carry-Bike DJ = kompletny Carry-Bike DJ.

Informacje ogólne - W standardzie: 2 Rail Premium, 1 Bike-Block Pro S 1 i 1 Bike-Block Pro S 3 - Lakierowane aluminium w wersji Deep Black - Drzwi tylne otwierają się nawet z zamontowanymi rowerami - Nie pasuje do pojazdów z zawiasami 270° - Podstawa szyn montowana w 3 pozycjach (standardowa, środkowa, niska); w dwóch ostatnich należy użyć Licence Plate Carrier (belka tablicy z oświetleniem)

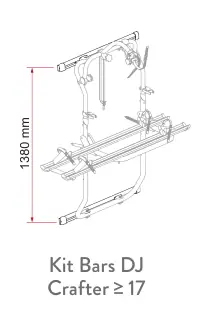

Dane techniczne - Masa Kit Bars DJ: 2,8 - 2,6 kg - Masa Carry-Bike DJ: 7,8 kg - Maks. obciążenie: 40 kg - Odstęp między szynami: 23 cm - Solidna stalowa rama montowana w standardowych punktach kotwienia pojazdu; montaż na prawym skrzydle drzwi - Kit Bars DJ można zamontować na trzy sposoby: klejenie, klejenie z wierceniem lub samo wiercenie; w ostatnim przypadku potrzebna jest opcjonalna uszczelka 98656M668 (katalog odsyła do „s. 154”; uszczelka jest na s. 234)

Akcesoria: Bike-Block Pro S / S D · Rail Plus / Premium · Bike Frame Adapter · Licence Plate Carrier · Cable-Lock · Alu / Plastic Signal

Modułowość – rozwiązanie wyłączne Fiamma, upraszcza gospodarkę magazynową.

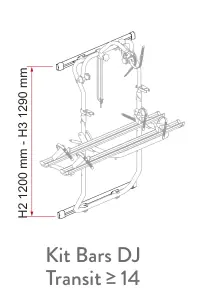

Wysokość podstawy szyn: H2 1200 mm – H3 1290 mm (rysunek).

Dla wersji DJ Ducato Deep Black można kupić kompletny Carry-Bike (Kit Bars + Carry-Bike DJ) w jednym opakowaniu (02096B26A).

Kody Kit Bars DJ wg s. 216–217 (z EAN) i s. 233: 08754B01- … 08754B04A; tabela zbiorcza na s. 171 podaje je bez litery „B” (08754-01- … 08754-04A).

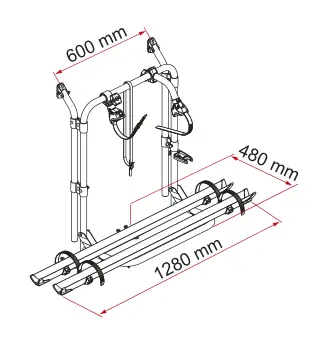

Carry-Bike 200 D (s. 218)

Do zabudów furgonów z dwuskrzydłowymi drzwiami tylnymi.

Informacje ogólne - Rozstaw pionowy regulowany od 90 do 118 (cm), dla drzwi o różnej wysokości - W standardzie: 2 Rail Quick Pro, 1× Bike-Block Pro S 1 i 1× Bike-Block Pro S 2 - Drzwi tylne otwierają się nawet z zamontowanymi rowerami - Do: Fiat Ducato I / Citroën C25 / Peugeot J5 (≥ 1981 ≤ 1994 - H1/H2); Fiat Ducato II / Peugeot Boxer I / Citroën Jumper I (≥ 1994 ≤ 1999 - H2); Ford Transit MK3-MK4-MK5-MK6-MK7 (≥ 1987 ≤ 2014 - H1/H2/H3); Ford Transit MK8 (≥ 2014 - H3)

Dane techniczne - Masa: 6,9 kg - Maks. obciążenie: 35 kg - Odstęp między szynami: 15 cm - Rozstaw poziomy regulowany od 58 do 62 cm - Górne wsporniki montażowe o szerokości tylko 34 mm - Pasuje do drzwi z klamką (lewą lub prawą)

Akcesoria: Bike-Block Pro S · Bike-Block Pro S D · Cable-Lock · Rail Plus · Bike Frame Adapter · Licence Plate Carrier · Alu Signal · Plastic Signal
