Adaptery i uchwyty do markiz

Przegląd adapterów (uchwytów) Fiamma do montażu markiz na ścianie lub dachu pojazdu (kat. s. 94–121). Wybór adaptera zależy od rodzaju pojazdu (kamper, przyczepa, van), danych pojazdu (marka, model, rok) i sposobu montażu (na ścianie / na dachu).

Wszystkie numery uchwytów na kolejnych stronach katalogu dotyczą prowadnicy lewej, o ile nie zaznaczono inaczej. Oznaczenia w tabelach:

• ● – uchwyty w wykończeniu czarnym,
• * – do pojazdów z kierownicą po prawej stronie (RHD),
• ** – do pojazdów z kierownicą po lewej i prawej stronie.

Wymiary profili poszczególnych uchwytów (w mm) podano na rysunkach w katalogu – w wiki pominięto je, bo bez rysunku są nieczytelne. Numer strony katalogu podano przy każdej sekcji.

Wskazówki montażowe i ostrzeżenia (kat. s. 94–97)

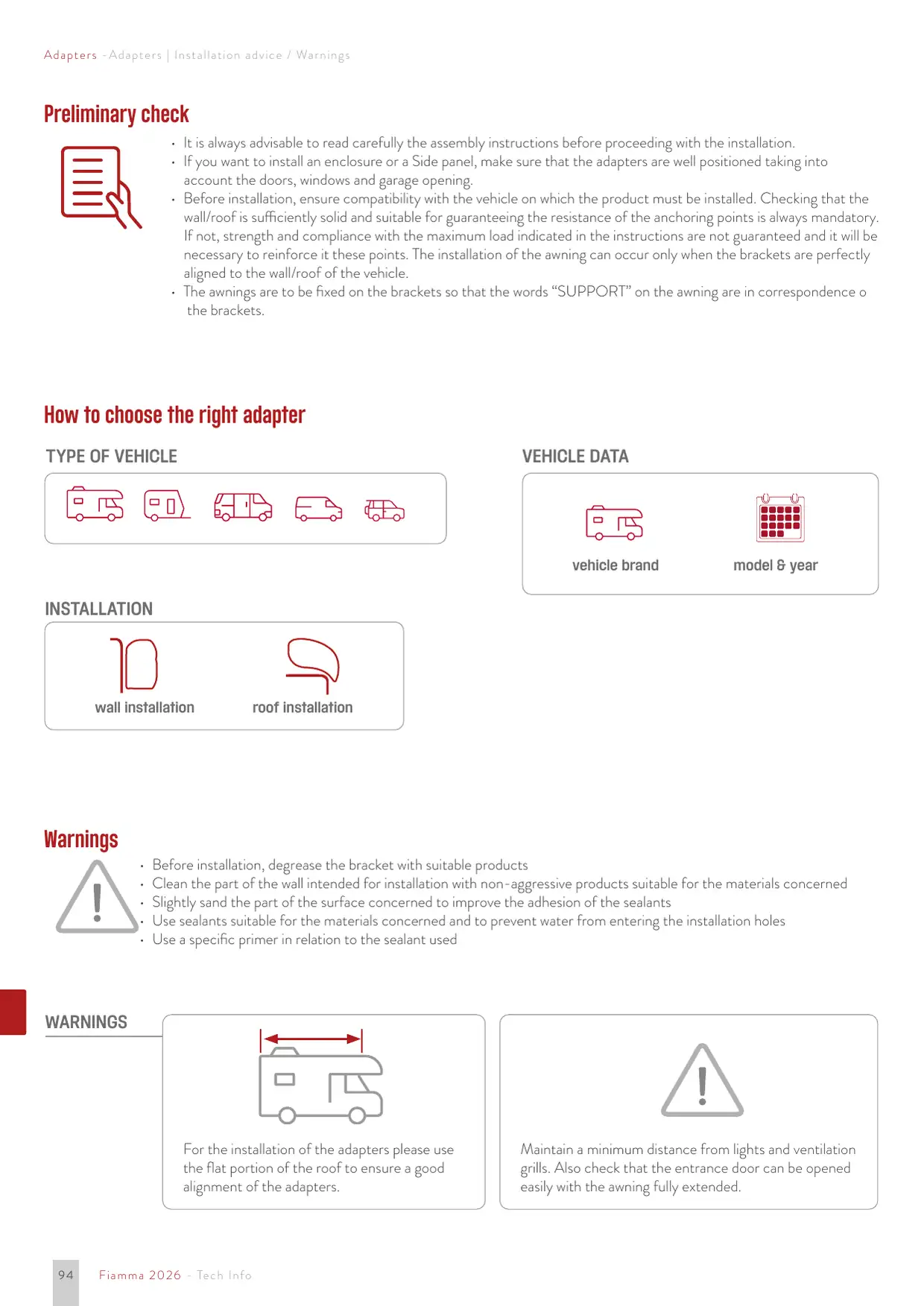

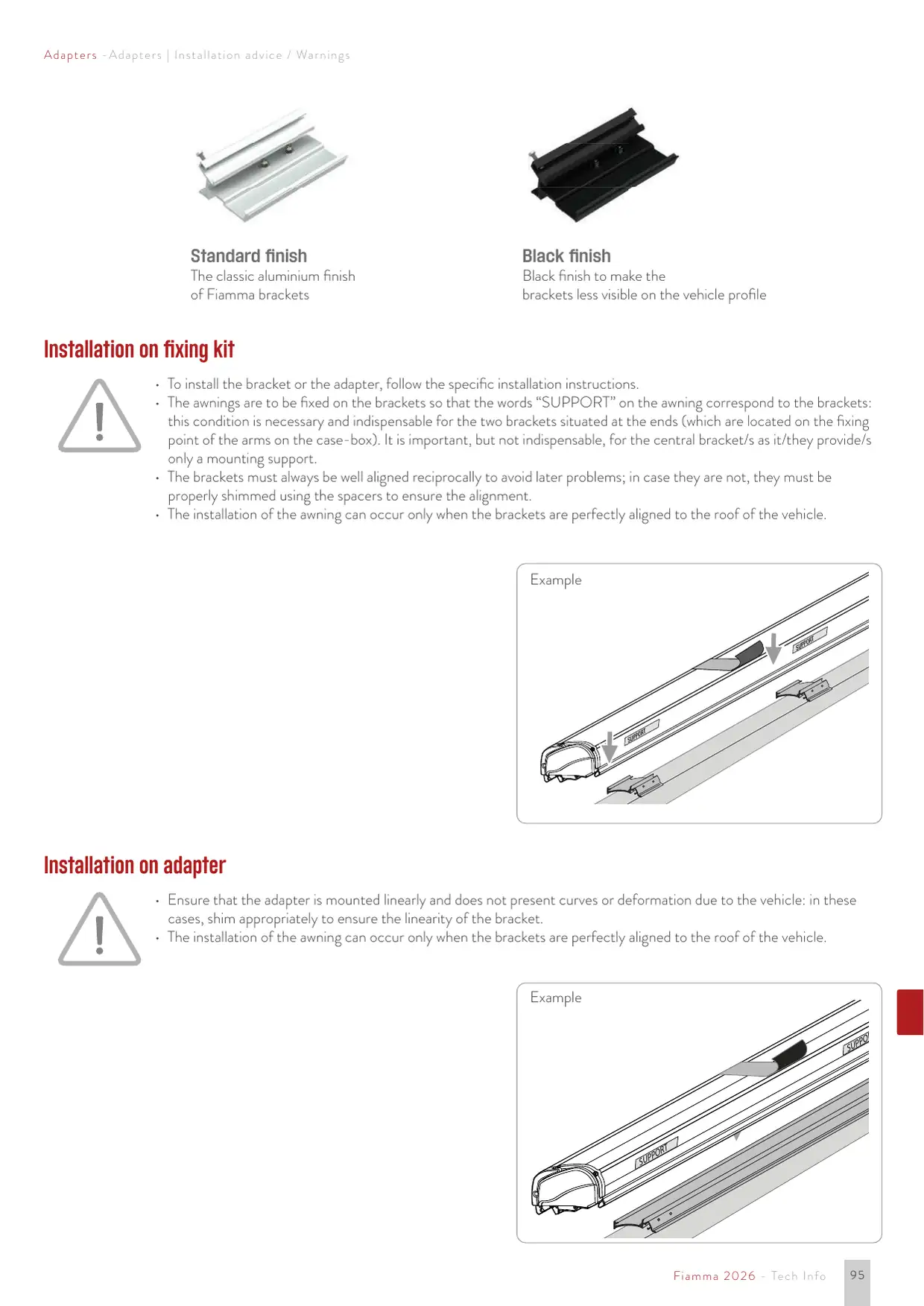

Podgląd stron katalogu – 94, 95, 96, 97

Kontrola wstępna

• Przed montażem zawsze dokładnie przeczytaj instrukcję montażu.
• Jeśli planujesz montaż przedsionka (Privacy Room) lub ściany bocznej (Side panel), ustaw adaptery z uwzględnieniem drzwi, okien i otwierania bagażnika (garażu).
• Przed montażem sprawdź zgodność z pojazdem. Zawsze obowiązkowo sprawdź, czy ściana/dach jest wystarczająco wytrzymała i nadaje się do zapewnienia nośności punktów mocowania. W przeciwnym razie wytrzymałość i maksymalne obciążenie podane w instrukcji nie są gwarantowane i punkty te trzeba wzmocnić. Markizę można montować dopiero wtedy, gdy uchwyty są idealnie wyrównane względem ściany/dachu pojazdu.
• Markizę mocuje się do uchwytów tak, aby napisy „SUPPORT” na markizie wypadały na wysokości uchwytów.

Ostrzeżenia

• Przed montażem odtłuść uchwyt odpowiednim środkiem.
• Oczyść miejsce montażu na ścianie łagodnymi środkami odpowiednimi do danego materiału.
• Lekko przeszlifuj powierzchnię, aby poprawić przyczepność uszczelniaczy.
• Stosuj uszczelniacze odpowiednie do materiałów, aby woda nie dostawała się do otworów montażowych.
• Stosuj podkład (primer) dobrany do użytego uszczelniacza.
• Do montażu adapterów wykorzystaj płaską część dachu – zapewni to dobre wyrównanie adapterów.
• Zachowaj minimalny odstęp od lamp i kratek wentylacyjnych. Sprawdź też, czy przy całkowicie rozłożonej markizie drzwi wejściowe swobodnie się otwierają.

Wykończenie: standardowe – klasyczne aluminium; czarne – sprawia, że uchwyty są mniej widoczne na profilu pojazdu.

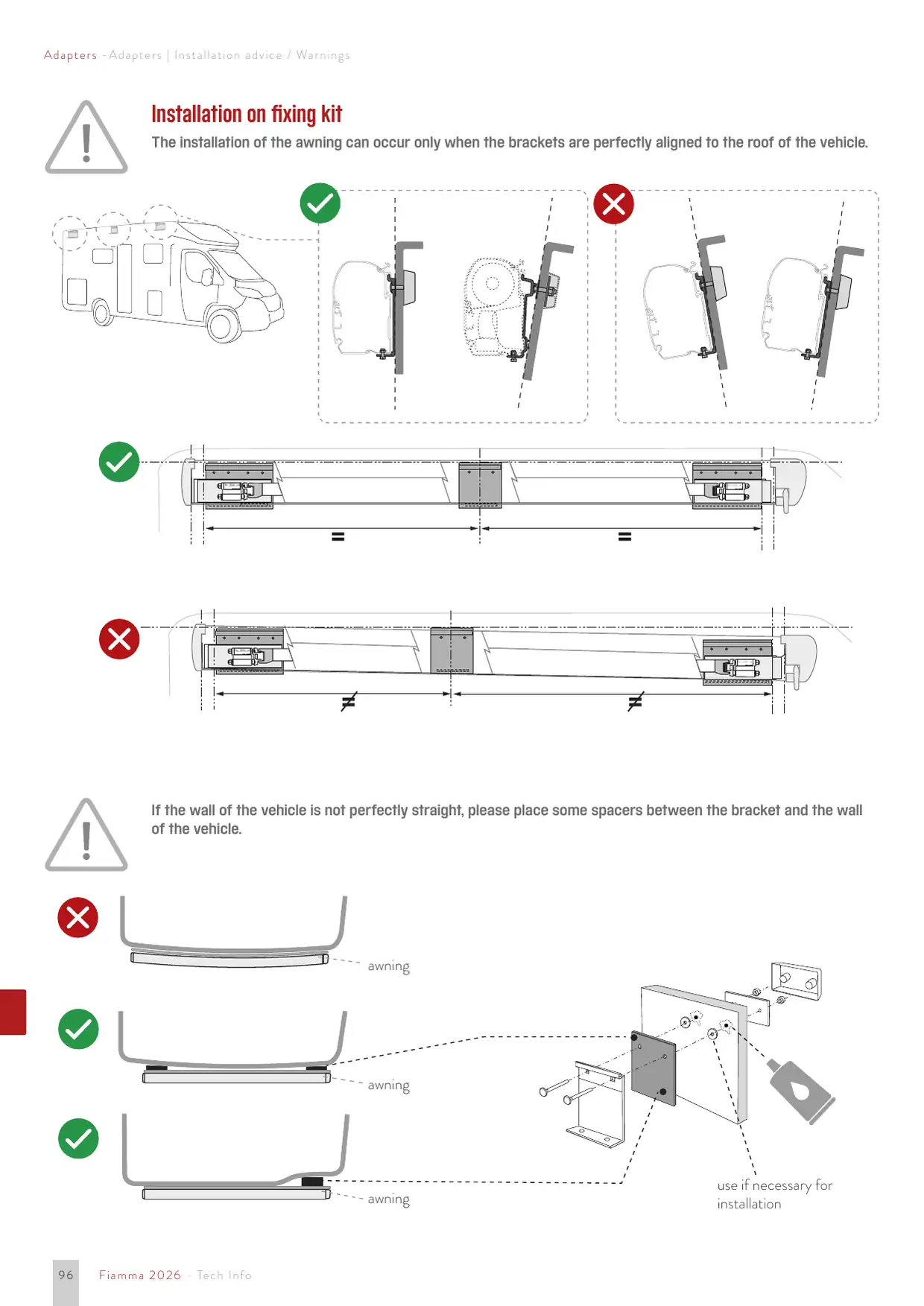

Montaż na zestawie mocującym (fixing kit)

• Montuj uchwyt lub adapter zgodnie z odpowiednią instrukcją.
• Napisy „SUPPORT” na markizie muszą wypadać na uchwytach – jest to warunek konieczny dla dwóch skrajnych uchwytów (w miejscu mocowania ramion na kasecie). Dla uchwytów środkowych jest to ważne, ale nie konieczne, bo pełnią tylko funkcję podparcia.
• Uchwyty muszą być zawsze dobrze wyrównane względem siebie; jeśli nie są, należy je wypoziomować podkładkami dystansowymi.
• Jeśli ściana pojazdu nie jest idealnie prosta, umieść podkładki dystansowe między uchwytem a ścianą.

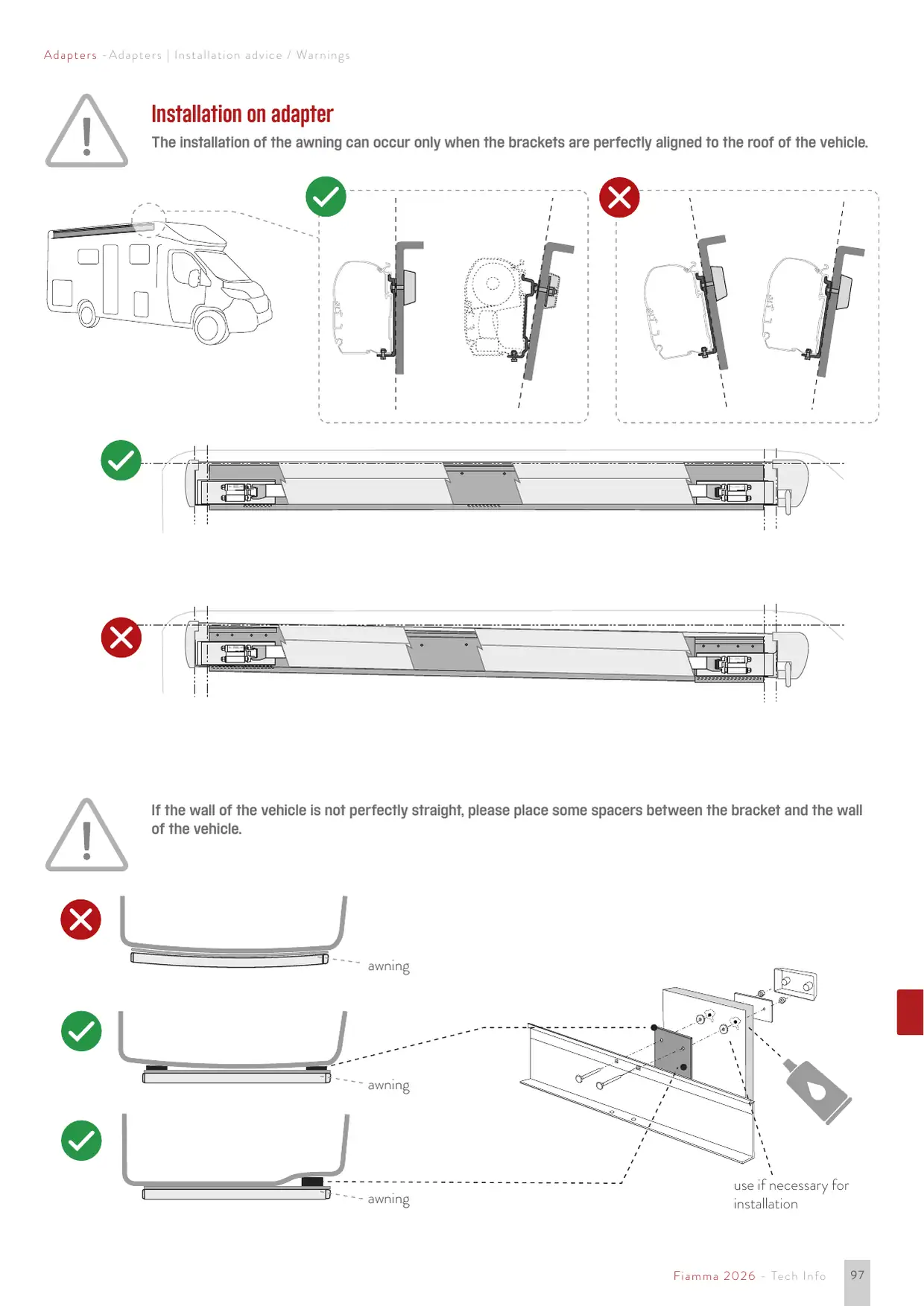

Montaż na adapterze (listwie)

• Upewnij się, że adapter jest zamontowany prosto i nie ma wygięć ani odkształceń wynikających z kształtu pojazdu – w razie potrzeby podłóż podkładki, aby zapewnić prostoliniowość.
• Markizę można montować dopiero wtedy, gdy uchwyty są idealnie wyrównane.

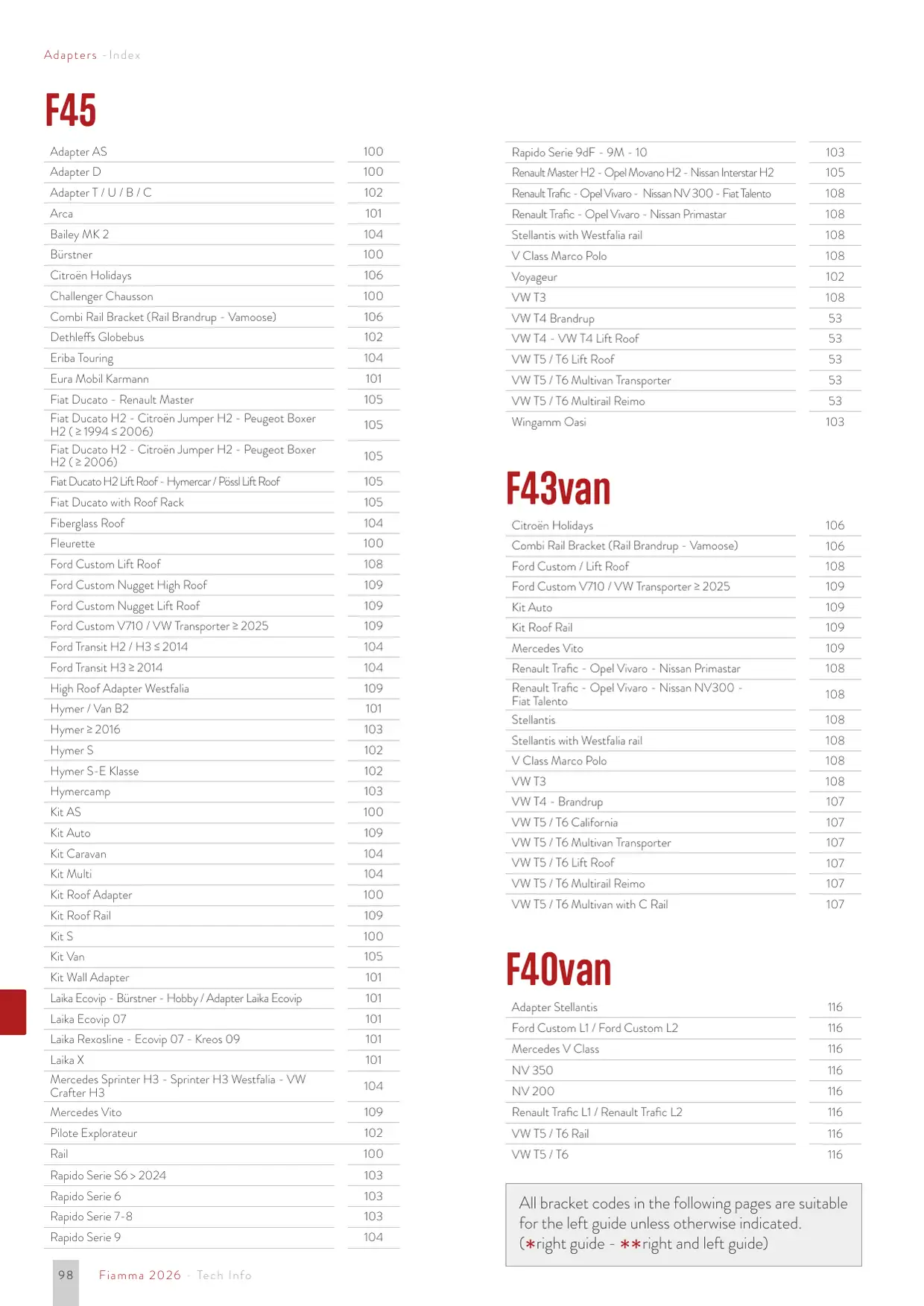

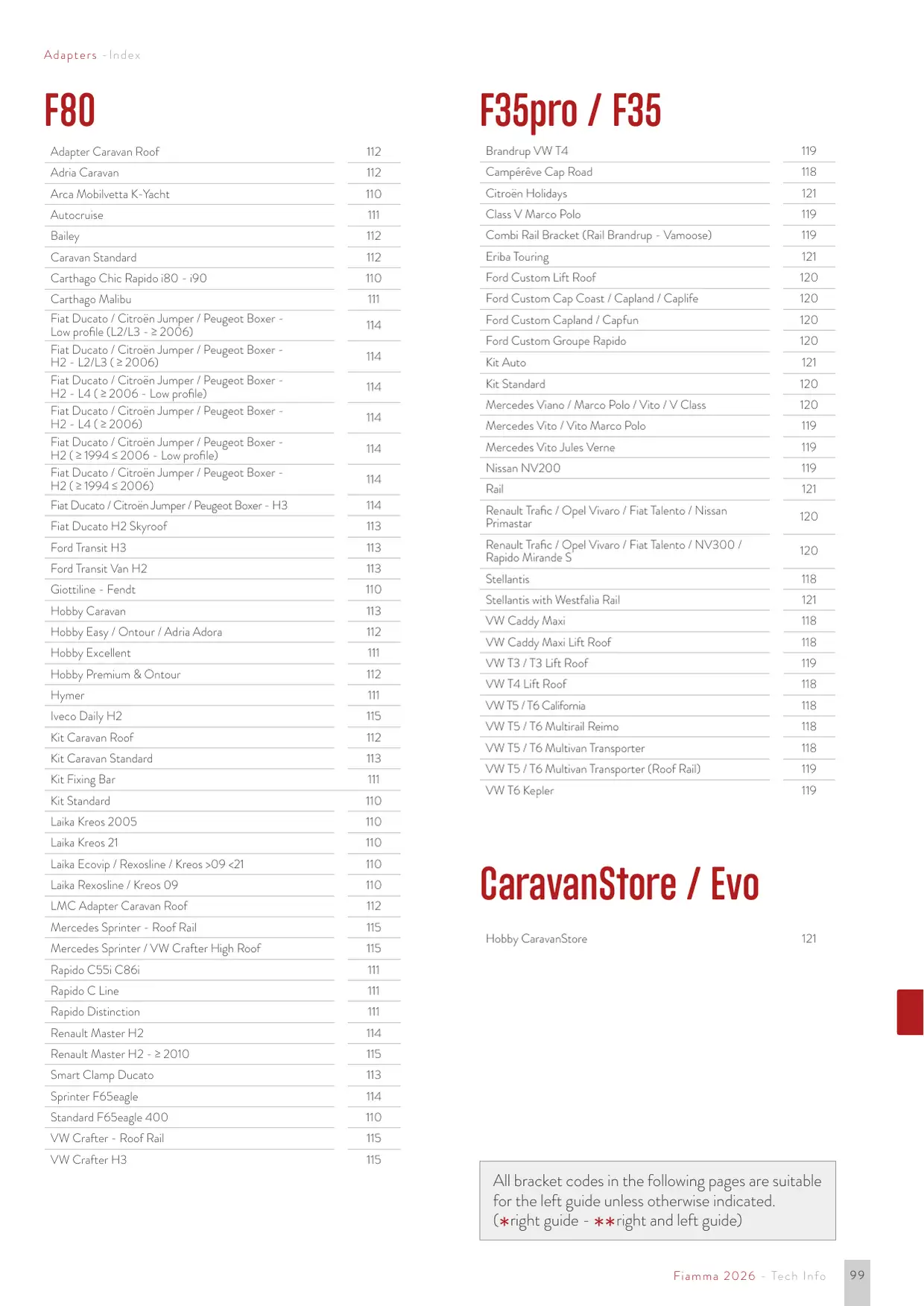

Indeks adapterów (kat. s. 98–99)

Podgląd stron katalogu – 98, 99

Katalog zawiera alfabetyczny indeks adapterów według modelu markizy (F45, F43van, F40van, F80, F35pro/F35, CaravanStore/Evo) z numerem strony. W wiki adaptery pogrupowano w tabelach poniżej według modelu markizy – użyj wyszukiwarki (nazwa pojazdu lub numer artykułu).

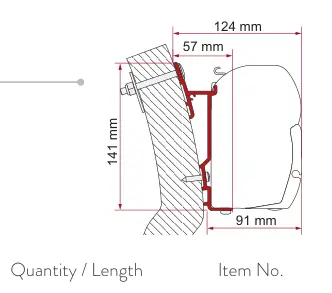

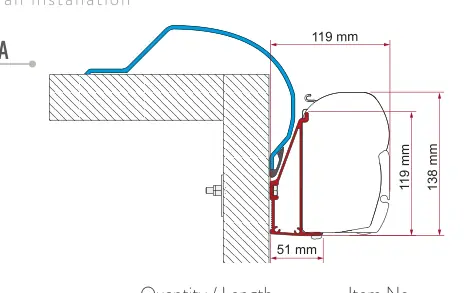

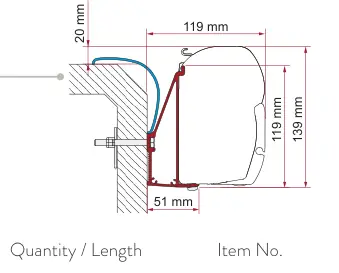

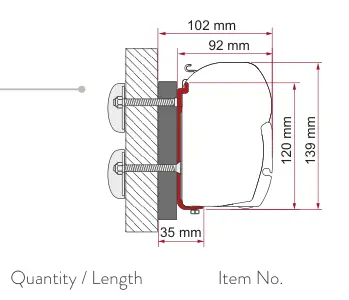

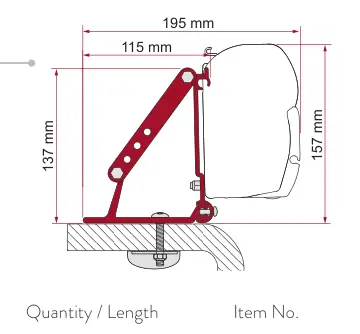

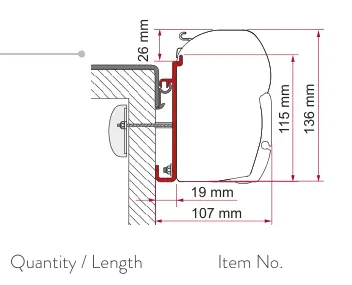

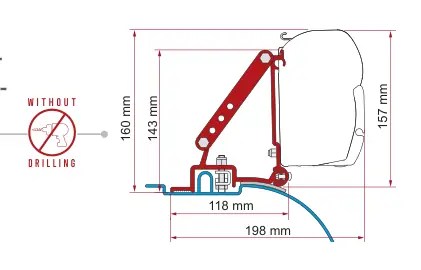

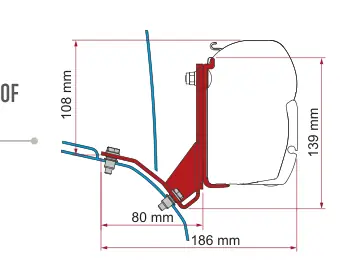

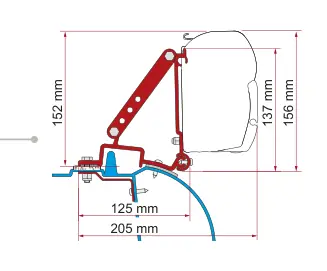

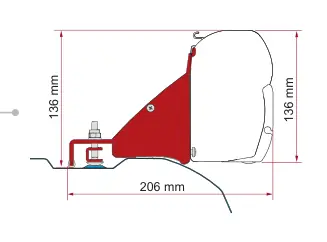

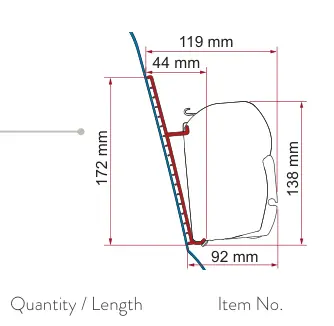

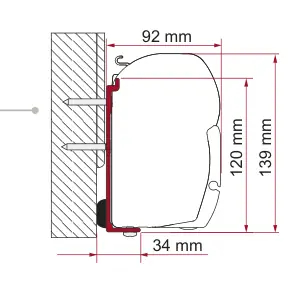

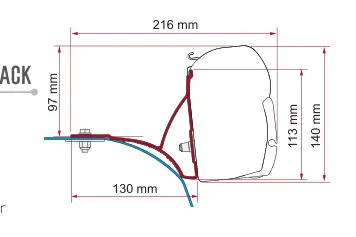

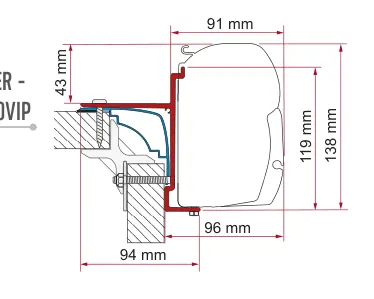

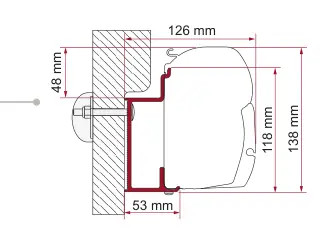

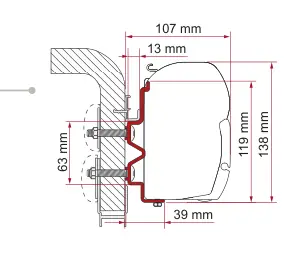

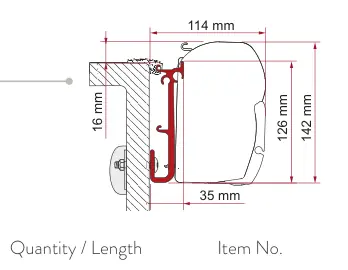

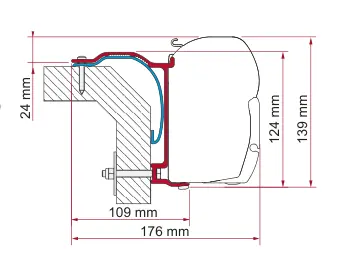

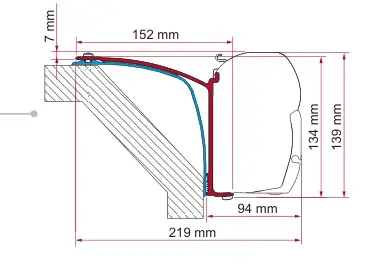

F45 – montaż na ścianie (kat. s. 100–105)

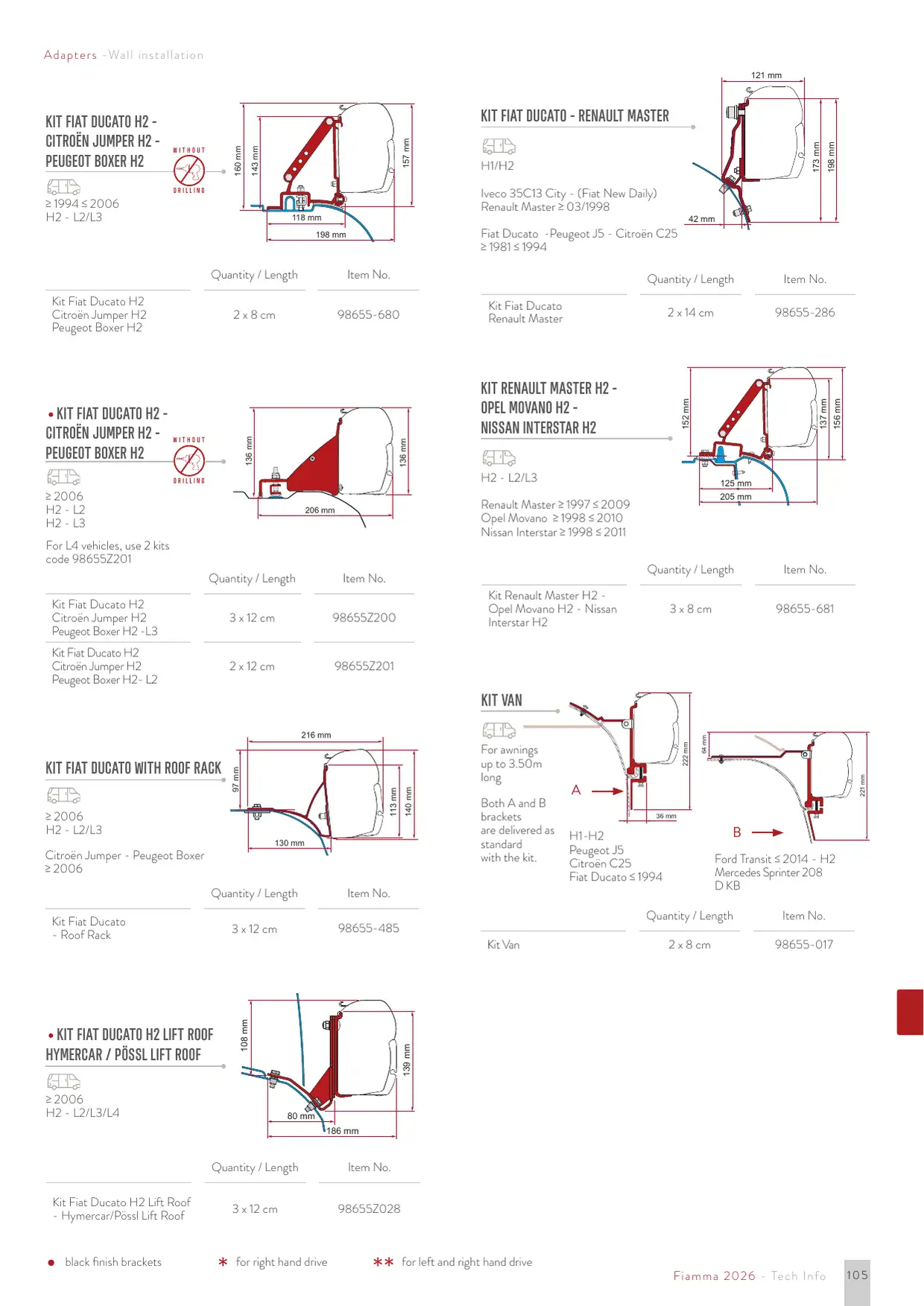

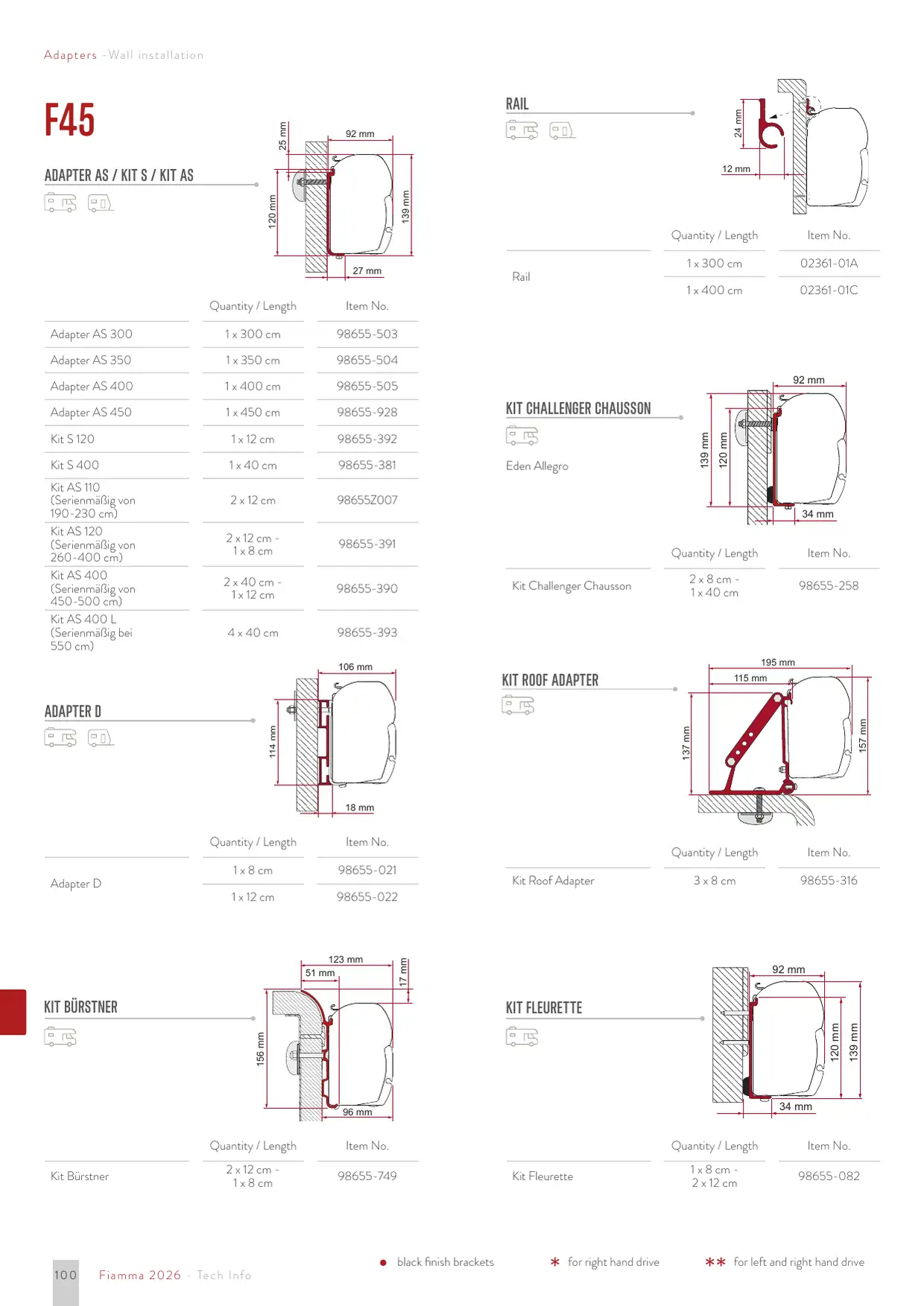

Podgląd stron katalogu – 100–105

Markizy: F45s, F45s VW T5/T6, F45s Stellantis, F45L, F45eagle · Jak dobrać właściwy adapter · tabela doboru do vanów

Adapter / zestaw	Pojazd / uwagi	Ilość / długość	Nr art.	kat. s.

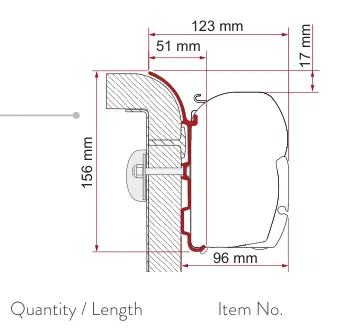

Adapter AS 300		1 x 300 cm	98655-503	100
Adapter AS 350		1 x 350 cm	98655-504	100
Adapter AS 400		1 x 400 cm	98655-505	100
Adapter AS 450		1 x 450 cm	98655-928	100
Kit S 120		1 x 12 cm	98655-392 🛒 Sklep	100
Kit S 400		1 x 40 cm	98655-381	100
Kit AS 110	w standardzie dla 190–230 cm	2 x 12 cm	98655Z007	100
Kit AS 120	w standardzie dla 260–400 cm	2 x 12 cm + 1 x 8 cm	98655-391 🛒 Sklep	100
Kit AS 400	w standardzie dla 450–500 cm	2 x 40 cm + 1 x 12 cm	98655-390	100
Kit AS 400 L	w standardzie dla 550 cm	4 x 40 cm	98655-393	100
Rail		1 x 300 cm	02361-01A 🛒 Sklep	100
Rail		1 x 400 cm	02361-01C	100
Kit Challenger Chausson	Eden Allegro	2 x 8 cm + 1 x 40 cm	98655-258	100
Adapter D		1 x 8 cm	98655-021 🛒 Sklep	100
Adapter D		1 x 12 cm	98655-022	100
Kit Roof Adapter		3 x 8 cm	98655-316	100
Kit Bürstner		2 x 12 cm + 1 x 8 cm	98655-749	100
Kit Fleurette		1 x 8 cm + 2 x 12 cm	98655-082	100

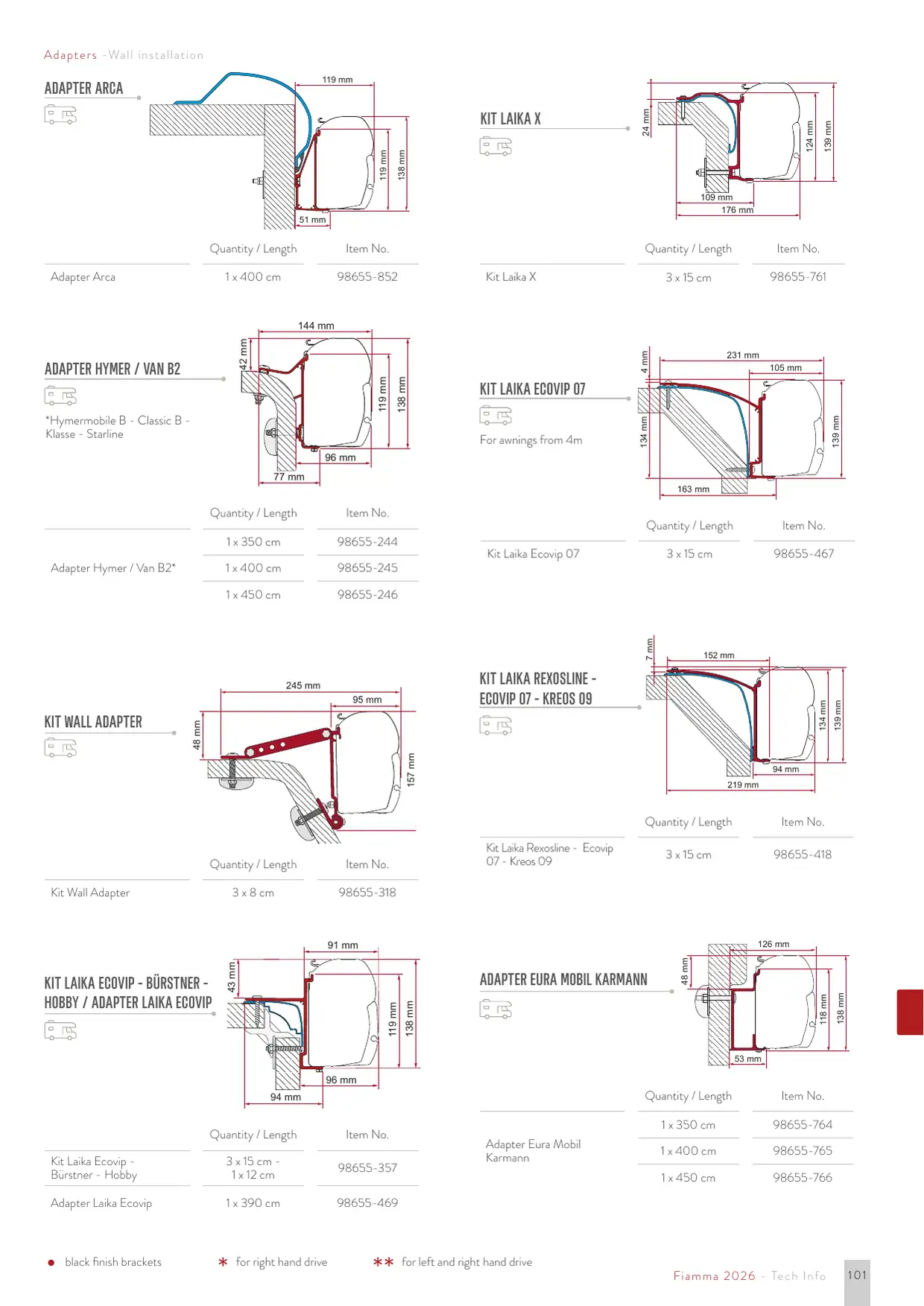

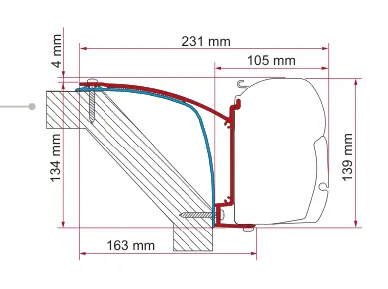

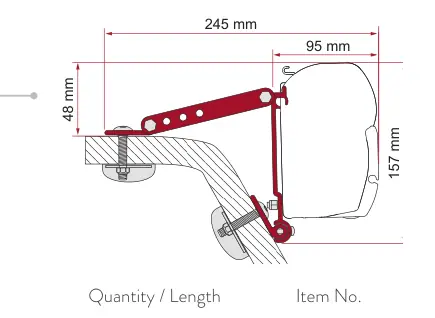

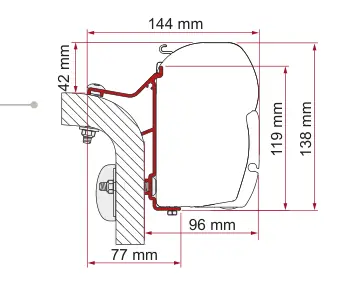

Adapter Arca		1 x 400 cm	98655-852	101
Kit Laika X		3 x 15 cm	98655-761	101
Adapter Hymer / Van B2	Hymermobile B - Classic B - Klasse - Starline	1 x 350 cm	98655-244	101
Adapter Hymer / Van B2	Hymermobile B - Classic B - Klasse - Starline	1 x 400 cm	98655-245	101
Adapter Hymer / Van B2	Hymermobile B - Classic B - Klasse - Starline	1 x 450 cm	98655-246	101
Kit Laika Ecovip 07	do markiz od 4 m	3 x 15 cm	98655-467	101
Kit Wall Adapter		3 x 8 cm	98655-318	101
Kit Laika Rexosline - Ecovip 07 - Kreos 09		3 x 15 cm	98655-418	101
Kit Laika Ecovip - Bürstner - Hobby		3 x 15 cm + 1 x 12 cm	98655-357	101
Adapter Laika Ecovip		1 x 390 cm	98655-469	101
Adapter Eura Mobil Karmann		1 x 350 cm	98655-764	101
Adapter Eura Mobil Karmann		1 x 400 cm	98655-765	101
Adapter Eura Mobil Karmann		1 x 450 cm	98655-766	101

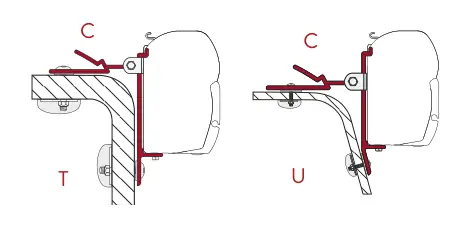

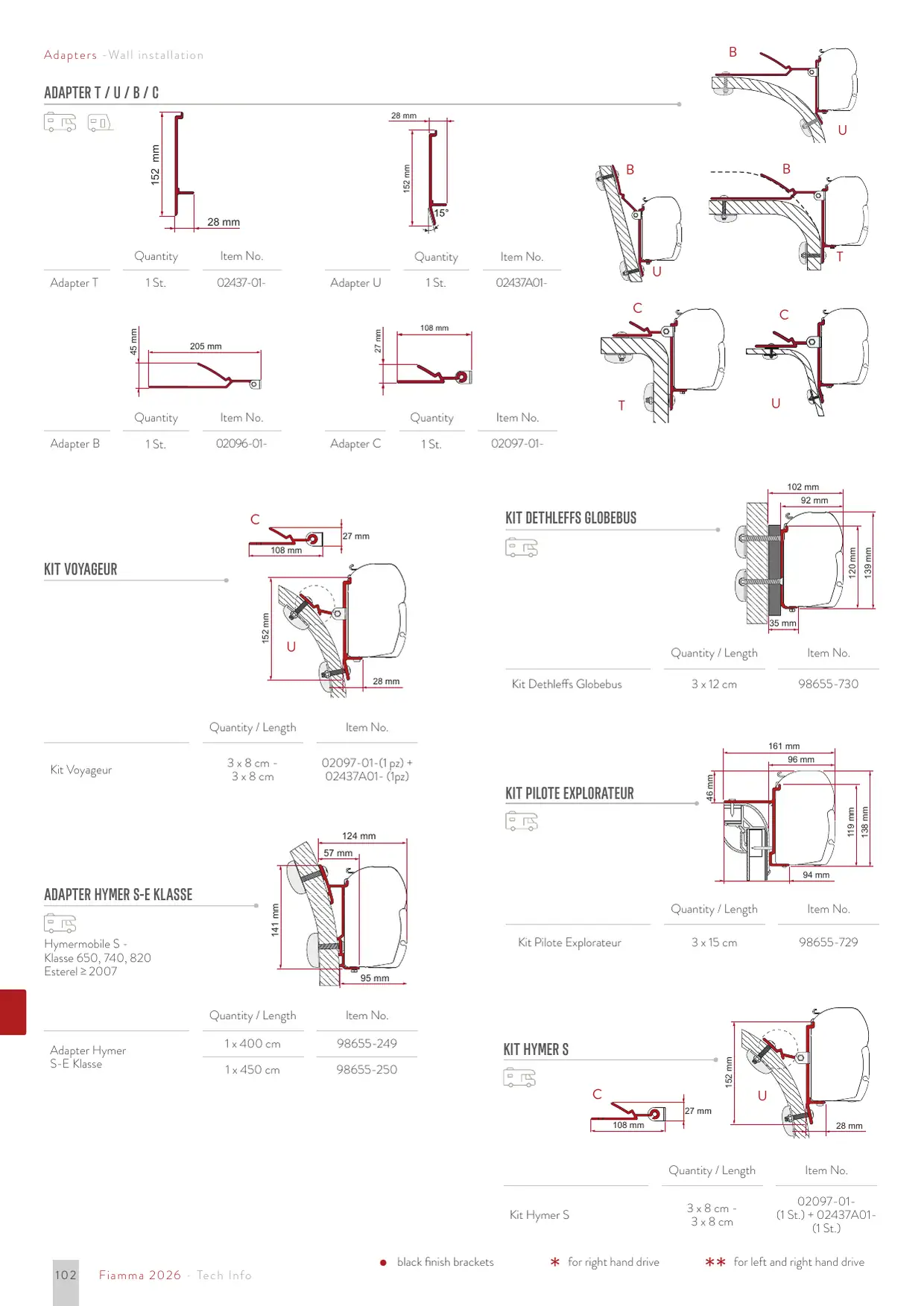

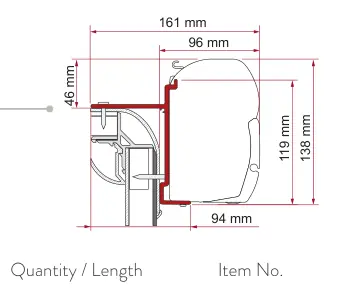

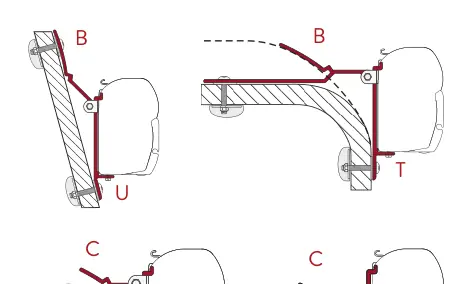

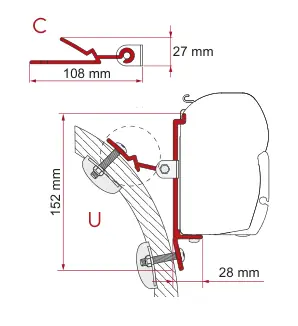

Adapter T		1 szt.	02437-01-	102

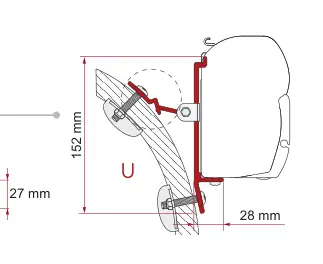

Adapter U		1 szt.	02437A01- 🛒 Sklep	102
Adapter B		1 szt.	02096-01-	102
Adapter C		1 szt.	02097-01- 🛒 Sklep	102
Kit Voyageur		3 x 8 cm + 3 x 8 cm	02097-01- 🛒 Sklep (1 szt.) + 02437A01- 🛒 Sklep (1 szt.)	102
Kit Dethleffs Globebus		3 x 12 cm	98655-730 🛒 Sklep	102
Kit Pilote Explorateur		3 x 15 cm	98655-729	102
Adapter Hymer S-E Klasse	Hymermobile S-Klasse 650, 740, 820; Esterel ≥ 2007	1 x 400 cm	98655-249	102
Adapter Hymer S-E Klasse	Hymermobile S-Klasse 650, 740, 820; Esterel ≥ 2007	1 x 450 cm	98655-250	102
Kit Hymer S		3 x 8 cm + 3 x 8 cm	02097-01- 🛒 Sklep (1 szt.) + 02437A01- 🛒 Sklep (1 szt.)	102

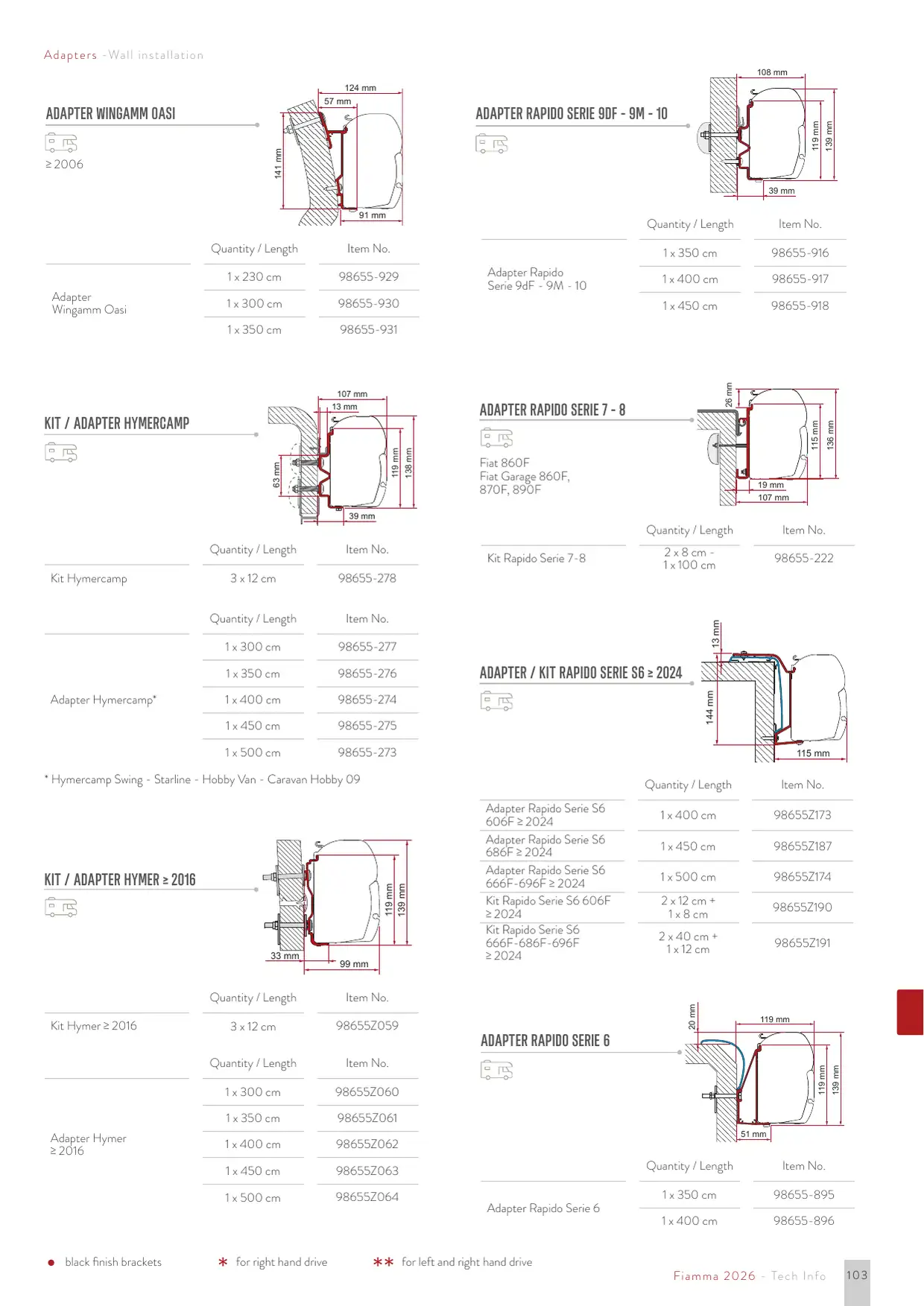

Adapter Wingamm Oasi	≥ 2006	1 x 230 cm	98655-929	103
Adapter Wingamm Oasi	≥ 2006	1 x 300 cm	98655-930	103
Adapter Wingamm Oasi	≥ 2006	1 x 350 cm	98655-931	103
Adapter Rapido Serie 9dF - 9M - 10		1 x 350 cm	98655-916	103
Adapter Rapido Serie 9dF - 9M - 10		1 x 400 cm	98655-917	103
Adapter Rapido Serie 9dF - 9M - 10		1 x 450 cm	98655-918	103
Kit Hymercamp		3 x 12 cm	98655-278	103
Adapter Hymercamp	Hymercamp Swing - Starline - Hobby Van - Caravan Hobby 09	1 x 300 cm	98655-277	103
Adapter Hymercamp	Hymercamp Swing - Starline - Hobby Van - Caravan Hobby 09	1 x 350 cm	98655-276 🛒 Sklep	103
Adapter Hymercamp	Hymercamp Swing - Starline - Hobby Van - Caravan Hobby 09	1 x 400 cm	98655-274	103
Adapter Hymercamp	Hymercamp Swing - Starline - Hobby Van - Caravan Hobby 09	1 x 450 cm	98655-275	103
Adapter Hymercamp	Hymercamp Swing - Starline - Hobby Van - Caravan Hobby 09	1 x 500 cm	98655-273	103
Kit Rapido Serie 7-8	Fiat 860F; Fiat Garage 860F, 870F, 890F	2 x 8 cm + 1 x 100 cm	98655-222	103
Adapter Rapido Serie S6 606F ≥ 2024		1 x 400 cm	98655Z173	103
Adapter Rapido Serie S6 686F ≥ 2024		1 x 450 cm	98655Z187	103
Adapter Rapido Serie S6 666F-696F ≥ 2024		1 x 500 cm	98655Z174	103
Kit Rapido Serie S6 606F ≥ 2024		2 x 12 cm + 1 x 8 cm	98655Z190	103
Kit Rapido Serie S6 666F-686F-696F ≥ 2024		2 x 40 cm + 1 x 12 cm	98655Z191	103
Kit Hymer ≥ 2016		3 x 12 cm	98655Z059	103
Adapter Hymer ≥ 2016		1 x 300 cm	98655Z060	103
Adapter Hymer ≥ 2016		1 x 350 cm	98655Z061	103
Adapter Hymer ≥ 2016		1 x 400 cm	98655Z062	103
Adapter Hymer ≥ 2016		1 x 450 cm	98655Z063	103
Adapter Hymer ≥ 2016		1 x 500 cm	98655Z064	103
Adapter Rapido Serie 6		1 x 350 cm	98655-895	103
Adapter Rapido Serie 6		1 x 400 cm	98655-896	103

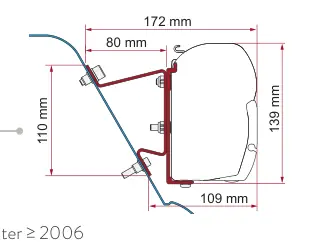

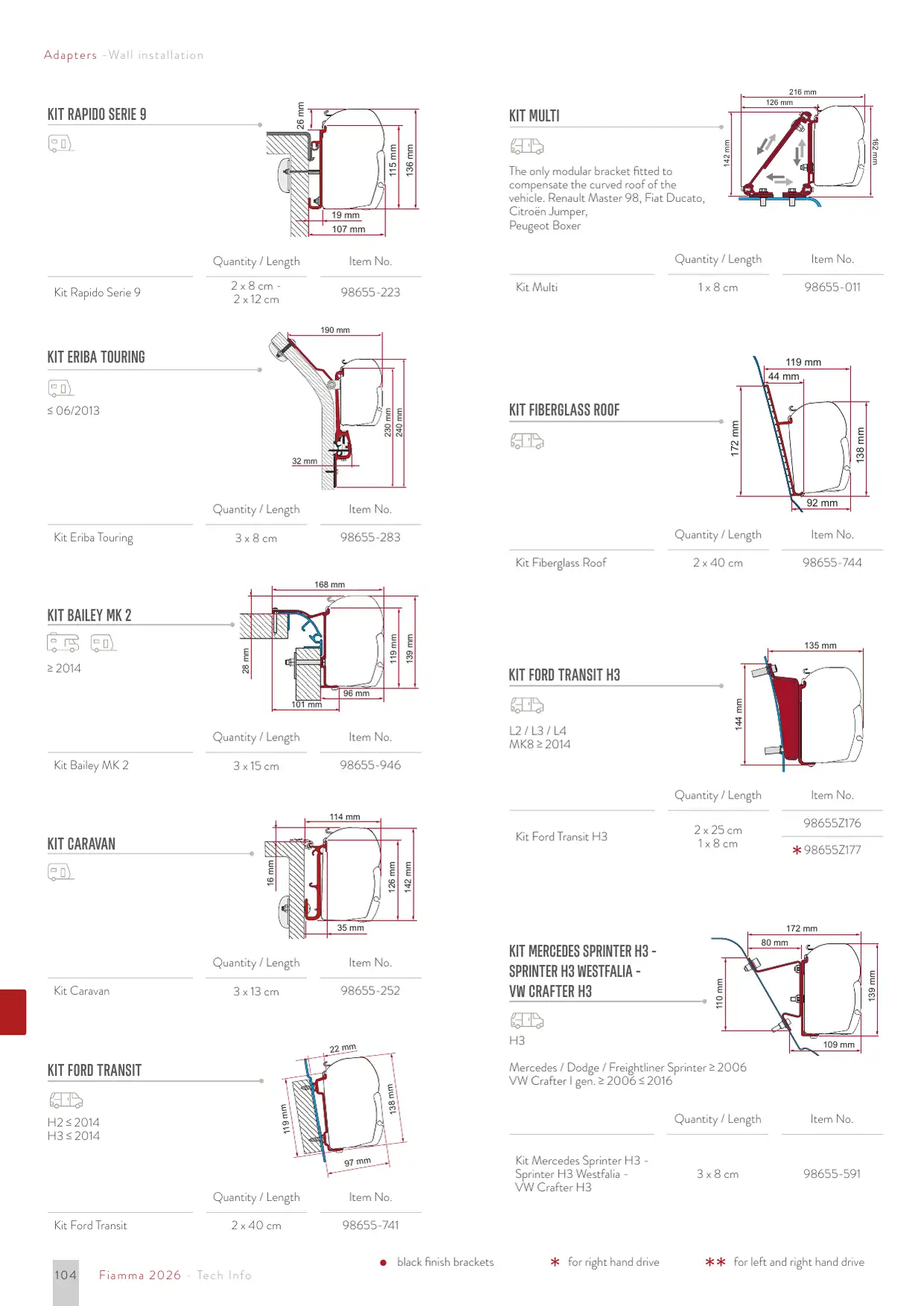

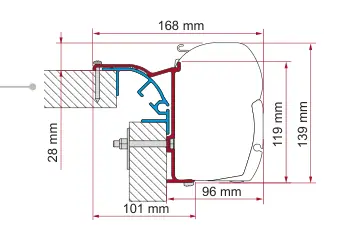

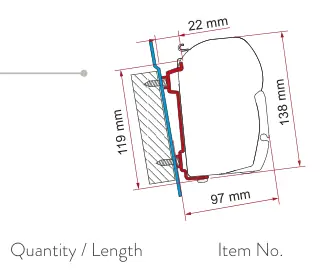

Kit Rapido Serie 9		2 x 8 cm + 2 x 12 cm	98655-223	104
Kit Multi	jedyny modułowy uchwyt kompensujący zaokrąglony dach pojazdu; Renault Master 98, Fiat Ducato, Citroën Jumper, Peugeot Boxer	1 x 8 cm	98655-011	104
Kit Eriba Touring	≤ 06/2013	3 x 8 cm	98655-283	104
Kit Fiberglass Roof		2 x 40 cm	98655-744	104
Kit Bailey MK 2	≥ 2014	3 x 15 cm	98655-946	104
Kit Ford Transit H3	L2 / L3 / L4, MK8 ≥ 2014	2 x 25 cm + 1 x 8 cm	98655Z176 🛒 Sklep	104
Kit Ford Transit H3 *	L2 / L3 / L4, MK8 ≥ 2014	2 x 25 cm + 1 x 8 cm	98655Z177	104
Kit Caravan		3 x 13 cm	98655-252 🛒 Sklep	104
Kit Mercedes Sprinter H3 - Sprinter H3 Westfalia - VW Crafter H3	Mercedes / Dodge / Freightliner Sprinter ≥ 2006; VW Crafter I gen. ≥ 2006 ≤ 2016	3 x 8 cm	98655-591 🛒 Sklep	104

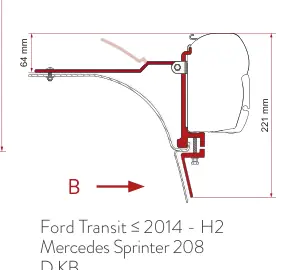

Kit Ford Transit	H2 ≤ 2014, H3 ≤ 2014	2 x 40 cm	98655-741 🛒 Sklep	104
Kit Fiat Ducato H2 - Citroën Jumper H2 - Peugeot Boxer H2	≥ 1994 ≤ 2006, H2 - L2/L3; bez wiercenia	2 x 8 cm	98655-680 🛒 Sklep	105
● Kit Fiat Ducato H2 - Citroën Jumper H2 - Peugeot Boxer H2 - L3	≥ 2006, H2 - L3; bez wiercenia	3 x 12 cm	98655Z200 🛒 Sklep	105
● Kit Fiat Ducato H2 - Citroën Jumper H2 - Peugeot Boxer H2 - L2	≥ 2006, H2 - L2; bez wiercenia; do pojazdów L4 użyj 2 zestawów 98655Z201 🛒 Sklep	2 x 12 cm	98655Z201	105
Kit Fiat Ducato - Roof Rack	Fiat Ducato z bagażnikiem dachowym ≥ 2006, H2 - L2/L3; Citroën Jumper - Peugeot Boxer ≥ 2006	3 x 12 cm	98655-485	105
● Kit Fiat Ducato H2 Lift Roof - Hymercar/Pössl Lift Roof	≥ 2006, H2 - L2/L3/L4	3 x 12 cm	98655Z028 🛒 Sklep	105
Kit Fiat Ducato - Renault Master	H1/H2; Iveco 35C13 City (Fiat New Daily); Renault Master ≥ 03/1998; Fiat Ducato - Peugeot J5 - Citroën C25 ≥ 1981 ≤ 1994	2 x 14 cm	98655-286	105
Kit Renault Master H2 - Opel Movano H2 - Nissan Interstar H2	H2 - L2/L3; Renault Master ≥ 1997 ≤ 2009; Opel Movano ≥ 1998 ≤ 2010; Nissan Interstar ≥ 1998 ≤ 2011	3 x 8 cm	98655-681 🛒 Sklep	105
Kit Van	do markiz do 3,50 m; A i B w zestawie. A: H1-H2 Peugeot J5, Citroën C25, Fiat Ducato ≤ 1994; B: Ford Transit ≤ 2014 – H2, Mercedes Sprinter 208 D KB	2 x 8 cm	98655-017 🛒 Sklep	105

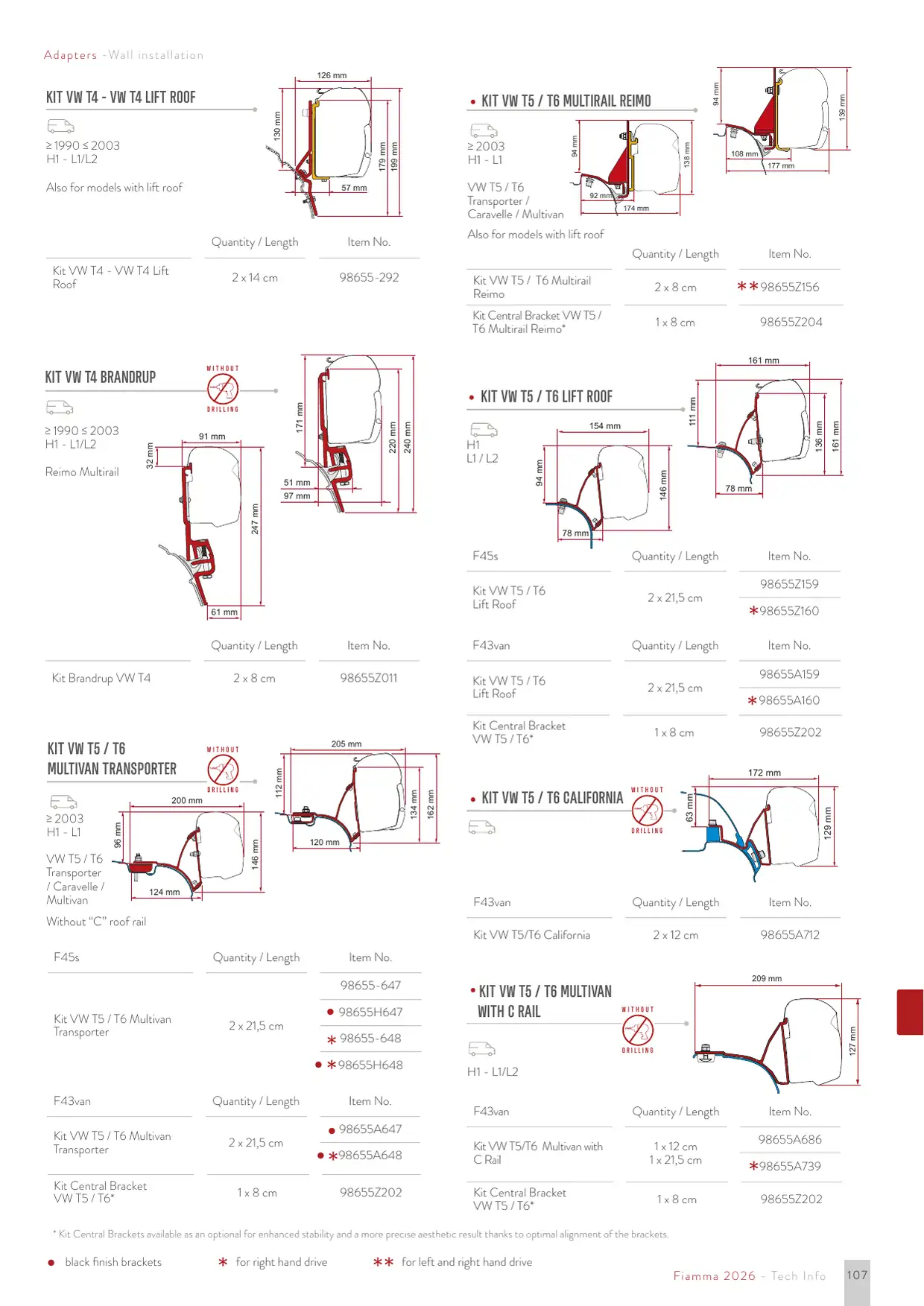

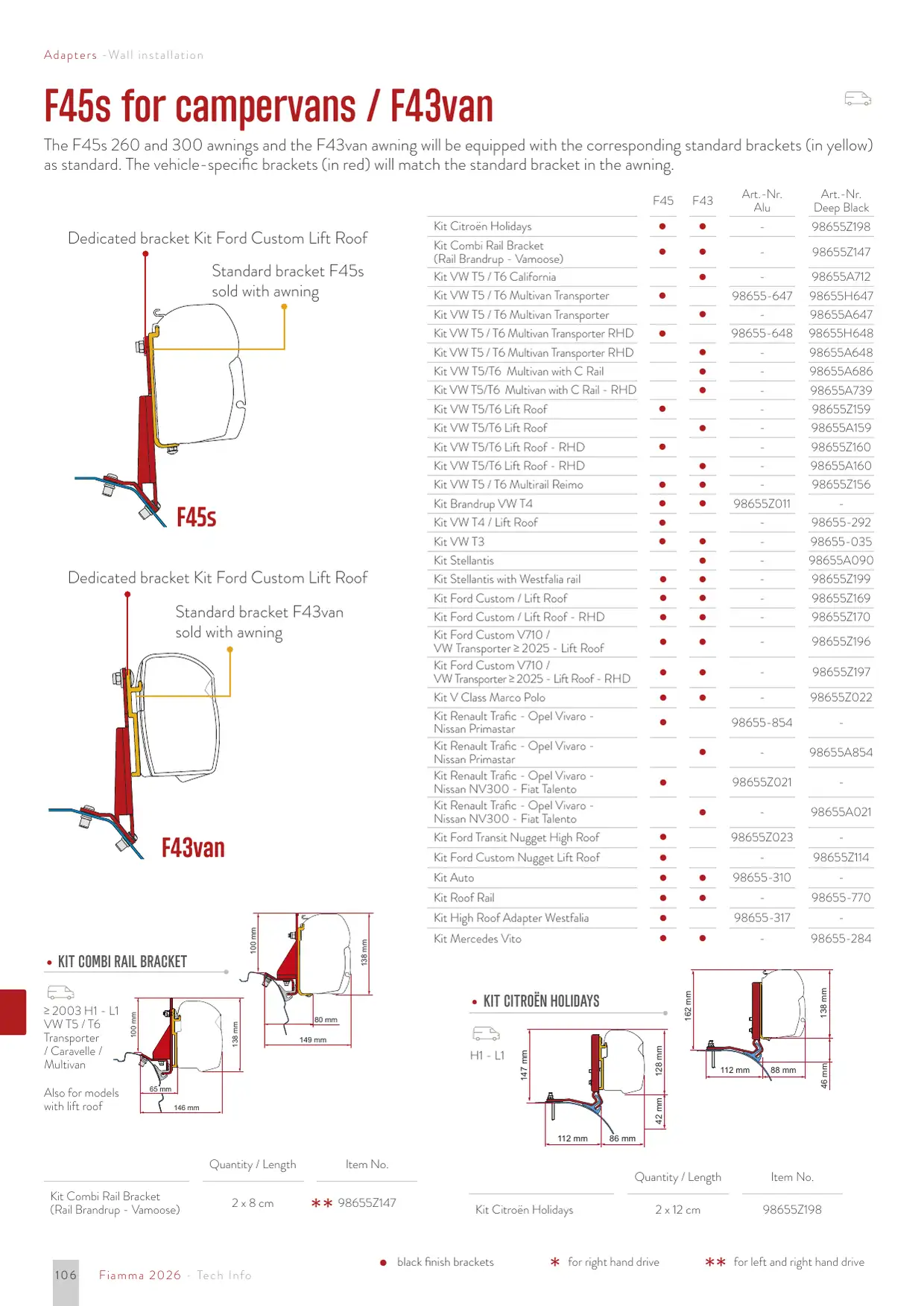

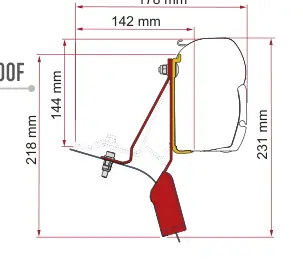

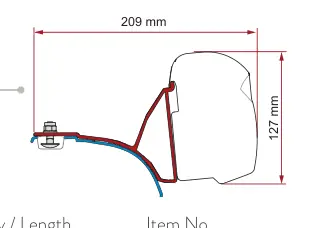

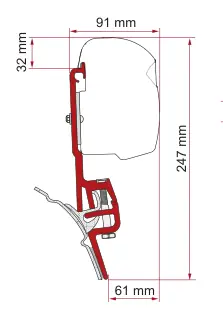

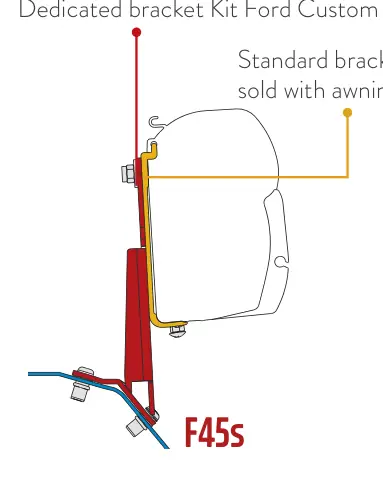

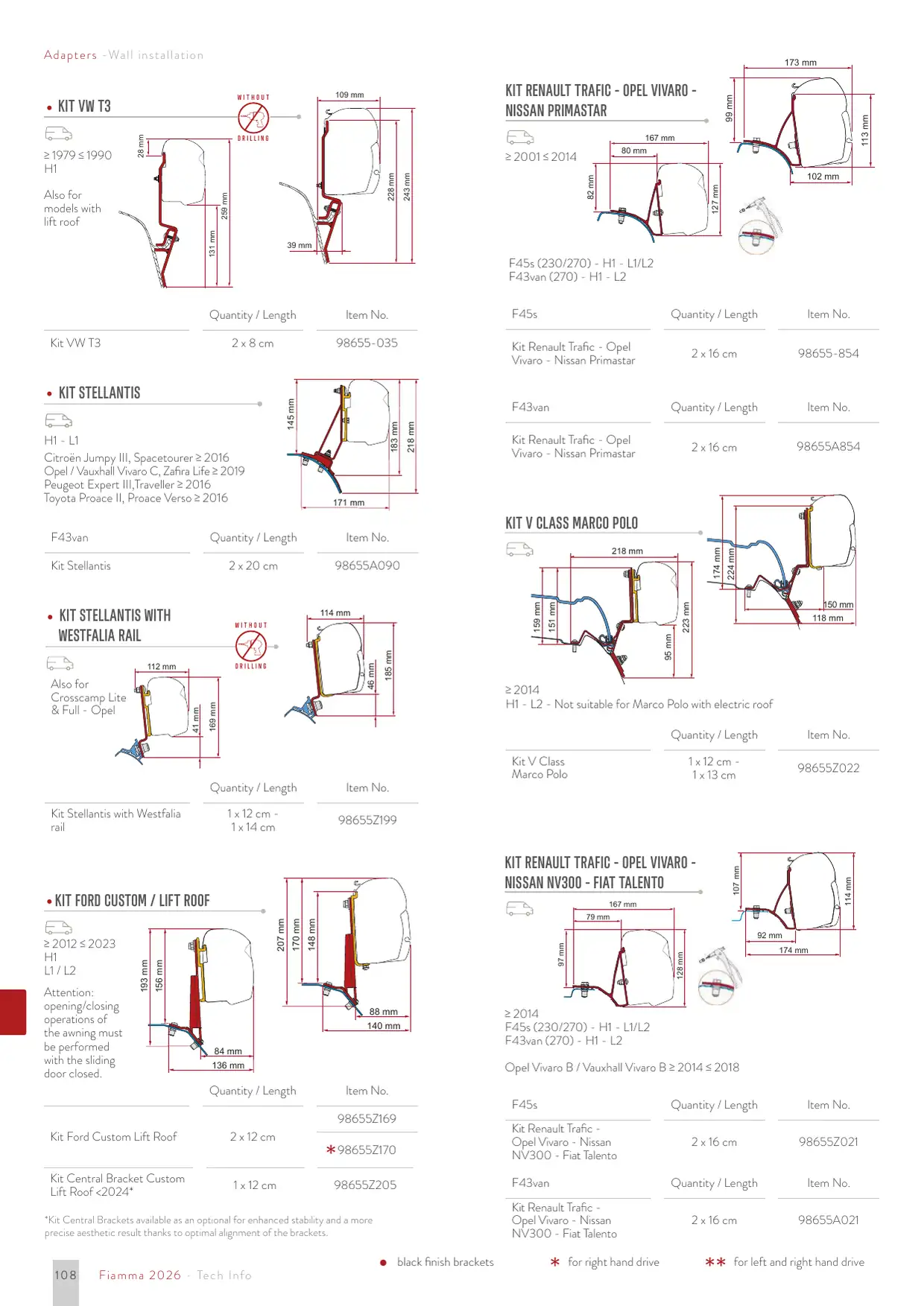

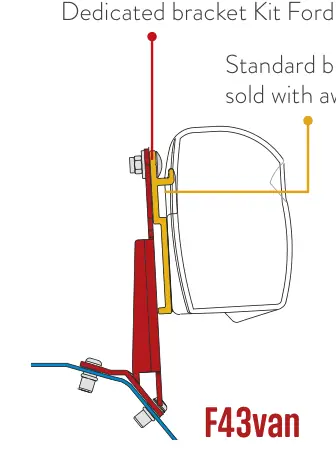

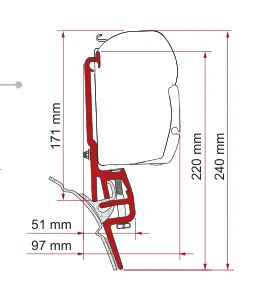

F45s do kamperów typu van / F43van (kat. s. 106–109)

Podgląd stron katalogu – 106, 107, 108, 109

Markizy: F45s, F43van · Jak dobrać właściwy adapter · tabela doboru do vanów

Markizy F45s 260 i 300 oraz F43van są wyposażane w standardzie w odpowiednie uchwyty standardowe (na rysunku katalogowym – żółte). Uchwyty dedykowane do pojazdu (czerwone) łączą się z uchwytem standardowym markizy. W tabeli: ✓ = pasuje do F45 / F43; kolumny „Alu” i „Deep Black” podają numer artykułu w danym wykończeniu.

Zestaw	F45	F43	Nr art. Alu	Nr art. Deep Black
Kit Citroën Holidays	✓	✓	-	98655Z198
Kit Combi Rail Bracket (Rail Brandrup - Vamoose)	✓	✓	-	98655Z147
Kit VW T5 / T6 California		✓	-	98655A712
Kit VW T5 / T6 Multivan Transporter	✓		98655-647 🛒 Sklep	98655H647
Kit VW T5 / T6 Multivan Transporter		✓	-	98655A647
Kit VW T5 / T6 Multivan Transporter RHD	✓		98655-648	98655H648
Kit VW T5 / T6 Multivan Transporter RHD		✓	-	98655A648
Kit VW T5/T6 Multivan with C Rail		✓	-	98655A686
Kit VW T5/T6 Multivan with C Rail - RHD		✓	-	98655A739
Kit VW T5/T6 Lift Roof	✓		-	98655Z159 🛒 Sklep
Kit VW T5/T6 Lift Roof		✓	-	98655A159
Kit VW T5/T6 Lift Roof - RHD	✓		-	98655Z160
Kit VW T5/T6 Lift Roof - RHD		✓	-	98655A160
Kit VW T5 / T6 Multirail Reimo	✓	✓	-	98655Z156
Kit Brandrup VW T4	✓	✓	98655Z011 🛒 Sklep	-
Kit VW T4 / Lift Roof	✓		-	98655-292 🛒 Sklep
Kit VW T3	✓	✓	-	98655-035 🛒 Sklep
Kit Stellantis		✓	-	98655A090
Kit Stellantis with Westfalia rail	✓	✓	-	98655Z199
Kit Ford Custom / Lift Roof	✓	✓	-	98655Z169
Kit Ford Custom / Lift Roof - RHD	✓	✓	-	98655Z170
Kit Ford Custom V710 / VW Transporter ≥ 2025 - Lift Roof	✓	✓	-	98655Z196
Kit Ford Custom V710 / VW Transporter ≥ 2025 - Lift Roof - RHD	✓	✓	-	98655Z197
Kit V Class Marco Polo	✓	✓	-	98655Z022
Kit Renault Trafic - Opel Vivaro - Nissan Primastar	✓		98655-854 🛒 Sklep	-
Kit Renault Trafic - Opel Vivaro - Nissan Primastar		✓	-	98655A854
Kit Renault Trafic - Opel Vivaro - Nissan NV300 - Fiat Talento	✓		98655Z021 🛒 Sklep	-
Kit Renault Trafic - Opel Vivaro - Nissan NV300 - Fiat Talento		✓	-	98655A021
Kit Ford Transit Nugget High Roof	✓		98655Z023 🛒 Sklep	-
Kit Ford Custom Nugget Lift Roof	✓		-	98655Z114
Kit Auto	✓	✓	98655-310 🛒 Sklep	-
Kit Roof Rail	✓	✓	-	98655-770 🛒 Sklep
Kit High Roof Adapter Westfalia	✓		98655-317 🛒 Sklep	-
Kit Mercedes Vito	✓	✓	-	98655-284

Uwaga do tabeli (jak w katalogu): w tabeli na s. 106 pozycja 98655Z023 nazywa się „Kit Ford Transit Nugget High Roof”, a na karcie produktu (s. 109) – „Kit Ford Custom Nugget High Roof”. Kit Roof Rail i Kit Mercedes Vito figurują w kolumnie „Deep Black”, choć ich karty na s. 109 nie mają oznaczenia ●. Kit Ford Custom V710 Multirail Reimo (s. 109) nie występuje w tabeli.

Szczegóły zestawów (* = RHD; „bez wiercenia” = montaż bez wiercenia otworów):

Zestaw	Pojazd / uwagi	Ilość / długość	Nr art.	kat. s.

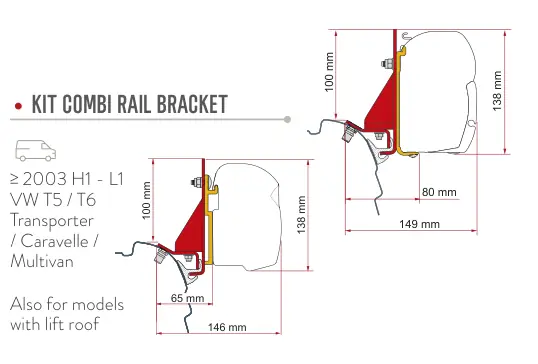

● Kit Combi Rail Bracket (Rail Brandrup - Vamoose) **	≥ 2003 H1 - L1, VW T5 / T6 Transporter / Caravelle / Multivan; także do modeli z dachem podnoszonym	2 x 8 cm	98655Z147	106

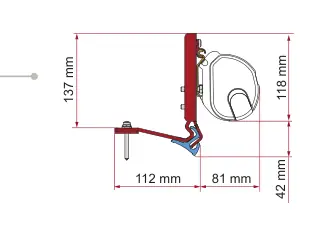

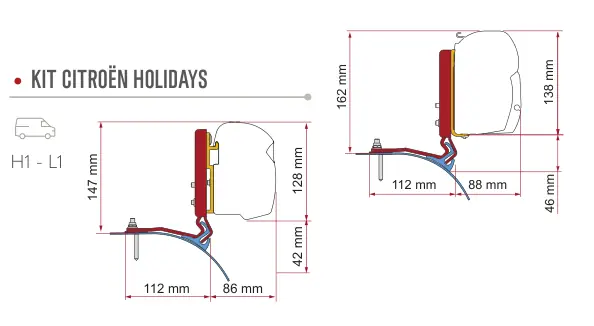

● Kit Citroën Holidays	H1 - L1	2 x 12 cm	98655Z198	106
Kit VW T4 - VW T4 Lift Roof	≥ 1990 ≤ 2003, H1 - L1/L2; także do modeli z dachem podnoszonym	2 x 14 cm	98655-292 🛒 Sklep	107
Kit Brandrup VW T4	≥ 1990 ≤ 2003, H1 - L1/L2, Reimo Multirail; bez wiercenia	2 x 8 cm	98655Z011 🛒 Sklep	107

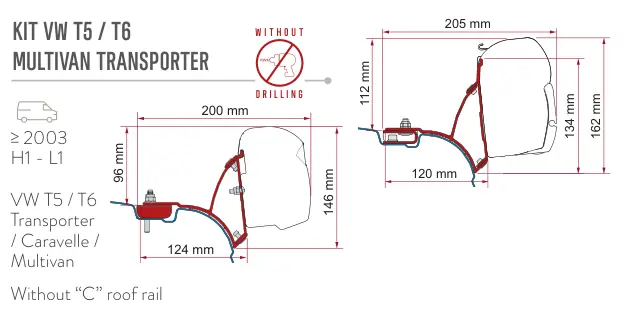

Kit VW T5 / T6 Multivan Transporter (F45s)	≥ 2003, H1 - L1, VW T5 / T6 Transporter / Caravelle / Multivan, bez relingu dachowego „C”; bez wiercenia	2 x 21,5 cm	98655-647 🛒 Sklep; ● 98655H647 ; * 98655-648 ; ● * 98655H648	107
Kit VW T5 / T6 Multivan Transporter (F43van)	jak wyżej	2 x 21,5 cm	● 98655A647 ; ● * 98655A648	107

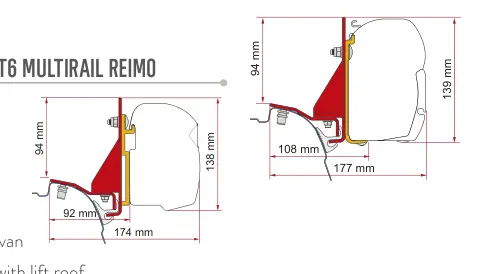

● Kit VW T5 / T6 Multirail Reimo **	≥ 2003, H1 - L1, VW T5 / T6 Transporter / Caravelle / Multivan; także do modeli z dachem podnoszonym	2 x 8 cm	98655Z156	107

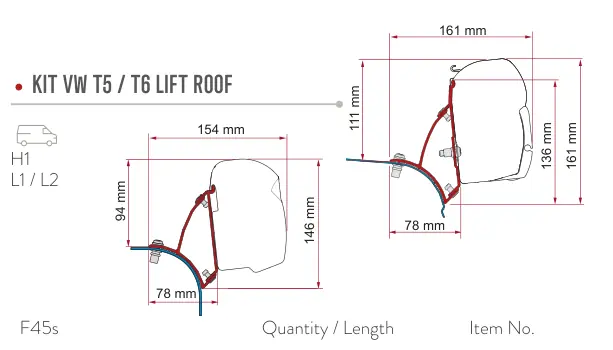

● Kit VW T5 / T6 Lift Roof (F45s)	H1, L1 / L2	2 x 21,5 cm	98655Z159 🛒 Sklep; * 98655Z160	107
● Kit VW T5 / T6 Lift Roof (F43van)	H1, L1 / L2	2 x 21,5 cm	98655A159 ; * 98655A160	107

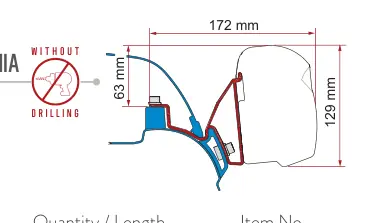

● Kit VW T5/T6 California (F43van)	bez wiercenia	2 x 12 cm	98655A712	107
● Kit VW T5/T6 Multivan with C Rail (F43van)	H1 - L1/L2; bez wiercenia	1 x 12 cm + 1 x 21,5 cm	98655A686 ; * 98655A739	107
Kit Central Bracket VW T5 / T6 ¹		1 x 8 cm	98655Z202	107
Kit Central Bracket VW T5 / T6 Multirail Reimo ¹		1 x 8 cm	98655Z204	107

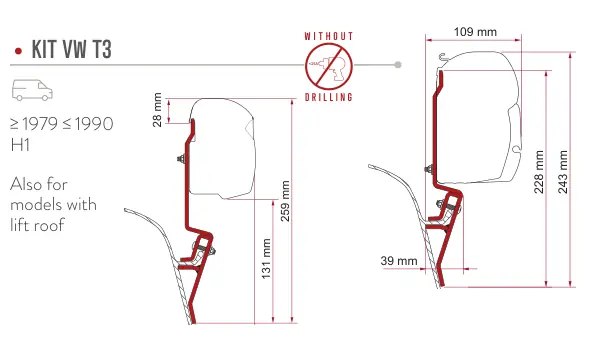

● Kit VW T3	≥ 1979 ≤ 1990, H1; także do modeli z dachem podnoszonym; bez wiercenia	2 x 8 cm	98655-035 🛒 Sklep	108
● Kit Stellantis (F43van)	H1 - L1; Citroën Jumpy III, Spacetourer ≥ 2016; Opel / Vauxhall Vivaro C, Zafira Life ≥ 2019; Peugeot Expert III, Traveller ≥ 2016; Toyota Proace II, Proace Verso ≥ 2016	2 x 20 cm	98655A090	108
● Kit Stellantis with Westfalia rail	także do Crosscamp Lite & Full – Opel; bez wiercenia	1 x 12 cm + 1 x 14 cm	98655Z199	108

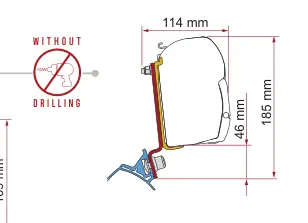

● Kit Ford Custom Lift Roof	≥ 2012 ≤ 2023, H1, L1 / L2; uwaga: markizę otwieraj i zamykaj przy zamkniętych drzwiach przesuwnych	2 x 12 cm	98655Z169 ; * 98655Z170	108
Kit Central Bracket Custom Lift Roof <2024 ¹		1 x 12 cm	98655Z205	108

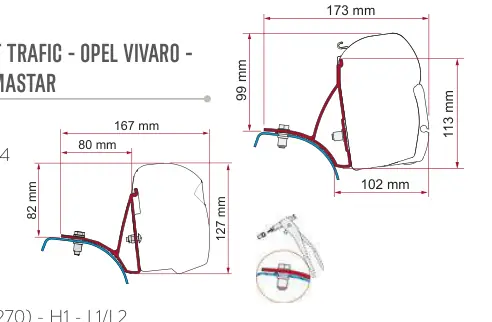

Kit Renault Trafic - Opel Vivaro - Nissan Primastar	≥ 2001 ≤ 2014; F45s (230/270) - H1 - L1/L2; F43van (270) - H1 - L2	2 x 16 cm	F45s: 98655-854 🛒 Sklep; F43van: 98655A854	108

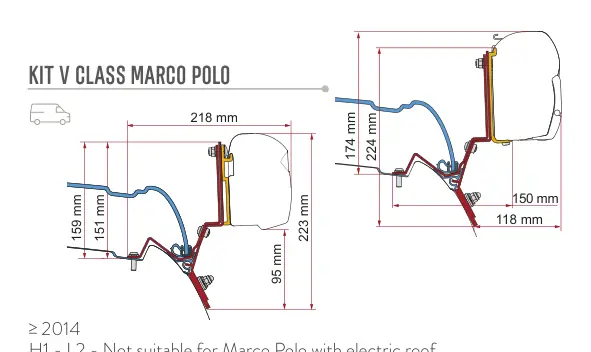

Kit V Class Marco Polo	≥ 2014, H1 - L2; nie pasuje do Marco Polo z dachem elektrycznym	1 x 12 cm + 1 x 13 cm	98655Z022	108

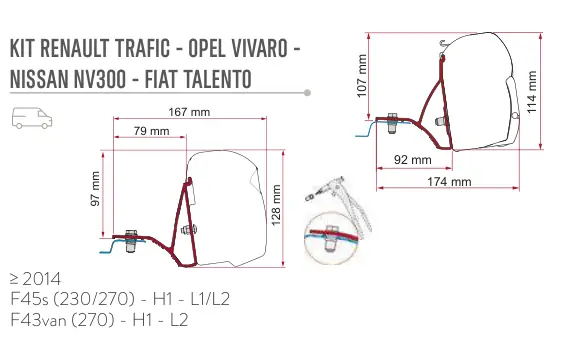

Kit Renault Trafic - Opel Vivaro - Nissan NV300 - Fiat Talento	≥ 2014; F45s (230/270) - H1 - L1/L2; F43van (270) - H1 - L2; Opel Vivaro B / Vauxhall Vivaro B ≥ 2014 ≤ 2018	2 x 16 cm	F45s: 98655Z021 🛒 Sklep; F43van: 98655A021	108

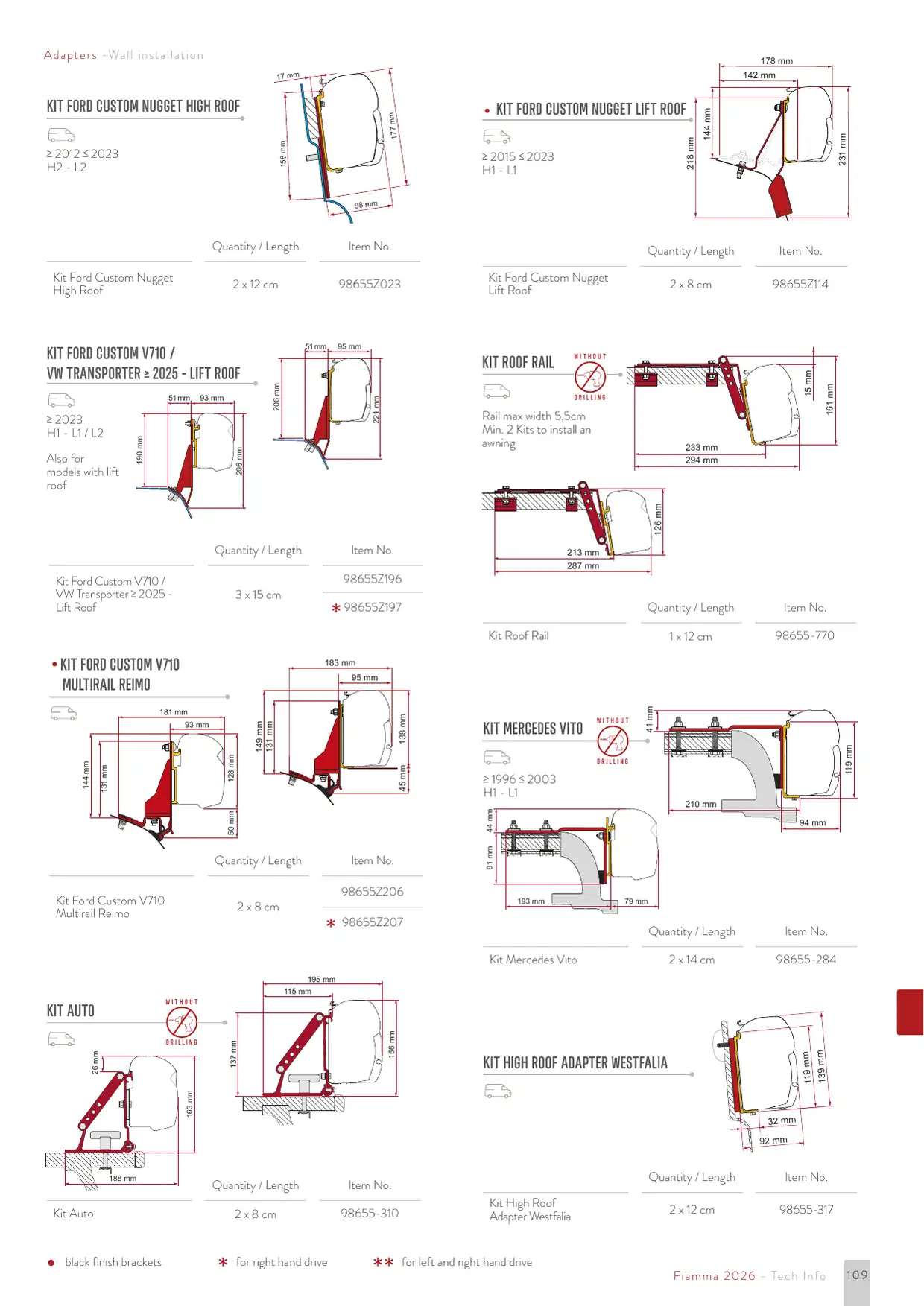

Kit Ford Custom Nugget High Roof	≥ 2012 ≤ 2023, H2 - L2	2 x 12 cm	98655Z023 🛒 Sklep	109
● Kit Ford Custom Nugget Lift Roof	≥ 2015 ≤ 2023, H1 - L1	2 x 8 cm	98655Z114	109
Kit Ford Custom V710 / VW Transporter ≥ 2025 - Lift Roof	≥ 2023, H1 - L1 / L2; także do modeli z dachem podnoszonym	3 x 15 cm	98655Z196 ; * 98655Z197	109

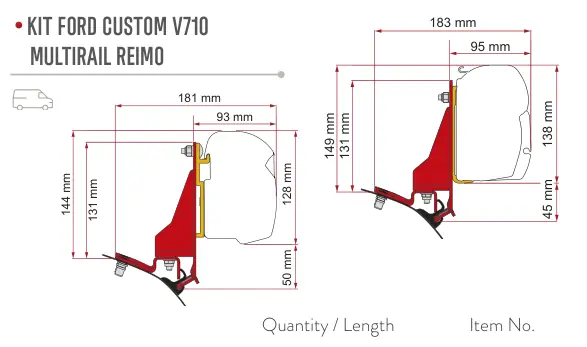

● Kit Ford Custom V710 Multirail Reimo		2 x 8 cm	98655Z206 ; * 98655Z207	109

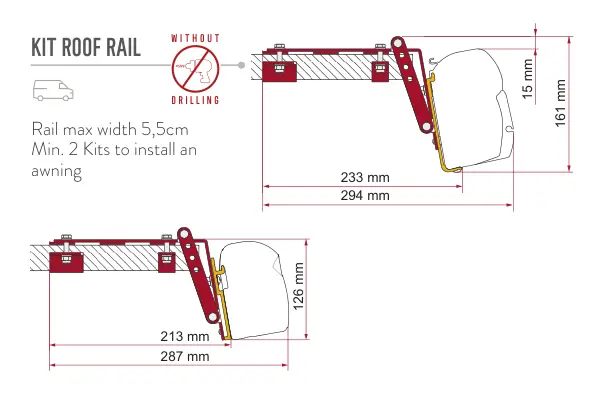

Kit Roof Rail	reling o szer. maks. 5,5 cm; do montażu markizy min. 2 zestawy; bez wiercenia	1 x 12 cm	98655-770 🛒 Sklep	109

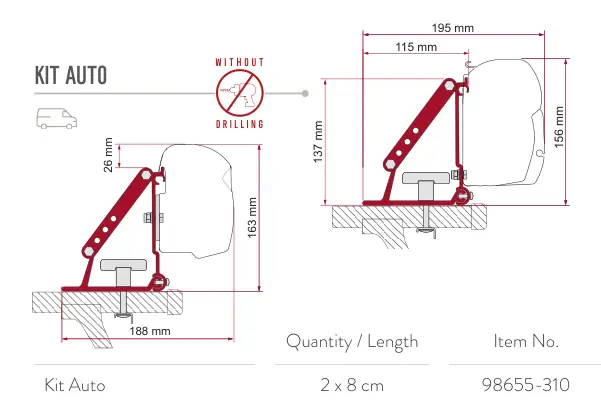

Kit Auto	bez wiercenia	2 x 8 cm	98655-310 🛒 Sklep	109

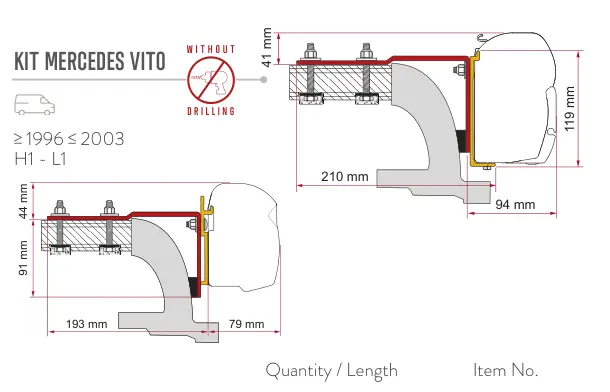

Kit Mercedes Vito	≥ 1996 ≤ 2003, H1 - L1; bez wiercenia	2 x 14 cm	98655-284	109
Kit High Roof Adapter Westfalia		2 x 12 cm	98655-317 🛒 Sklep	109

¹ Środkowe uchwyty (Kit Central Bracket) są opcjonalne – zwiększają stabilność i dają staranniejszy efekt wizualny dzięki optymalnemu wyrównaniu uchwytów.

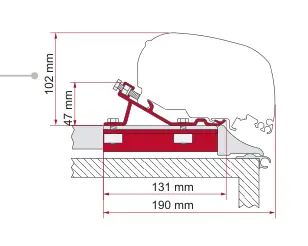

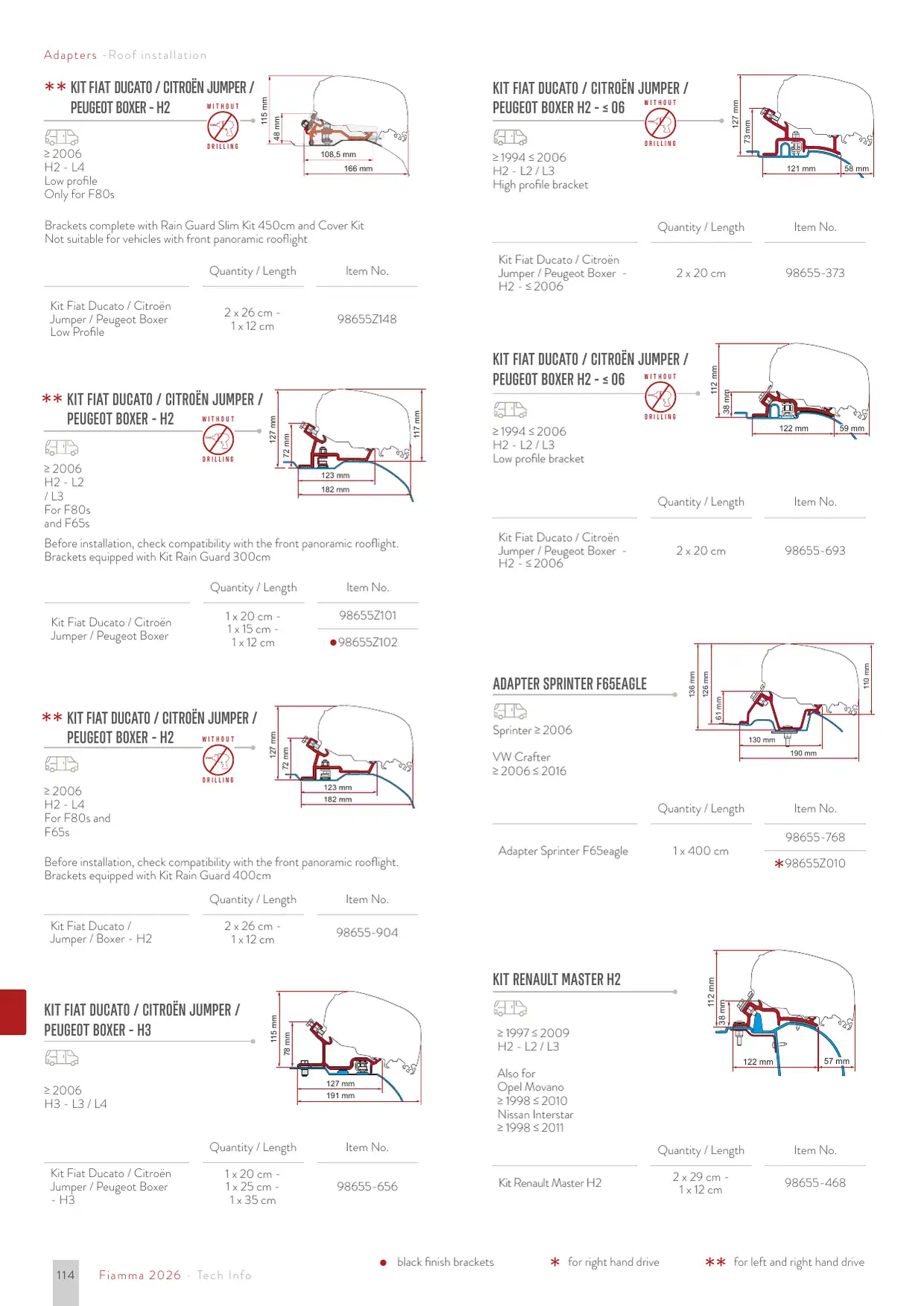

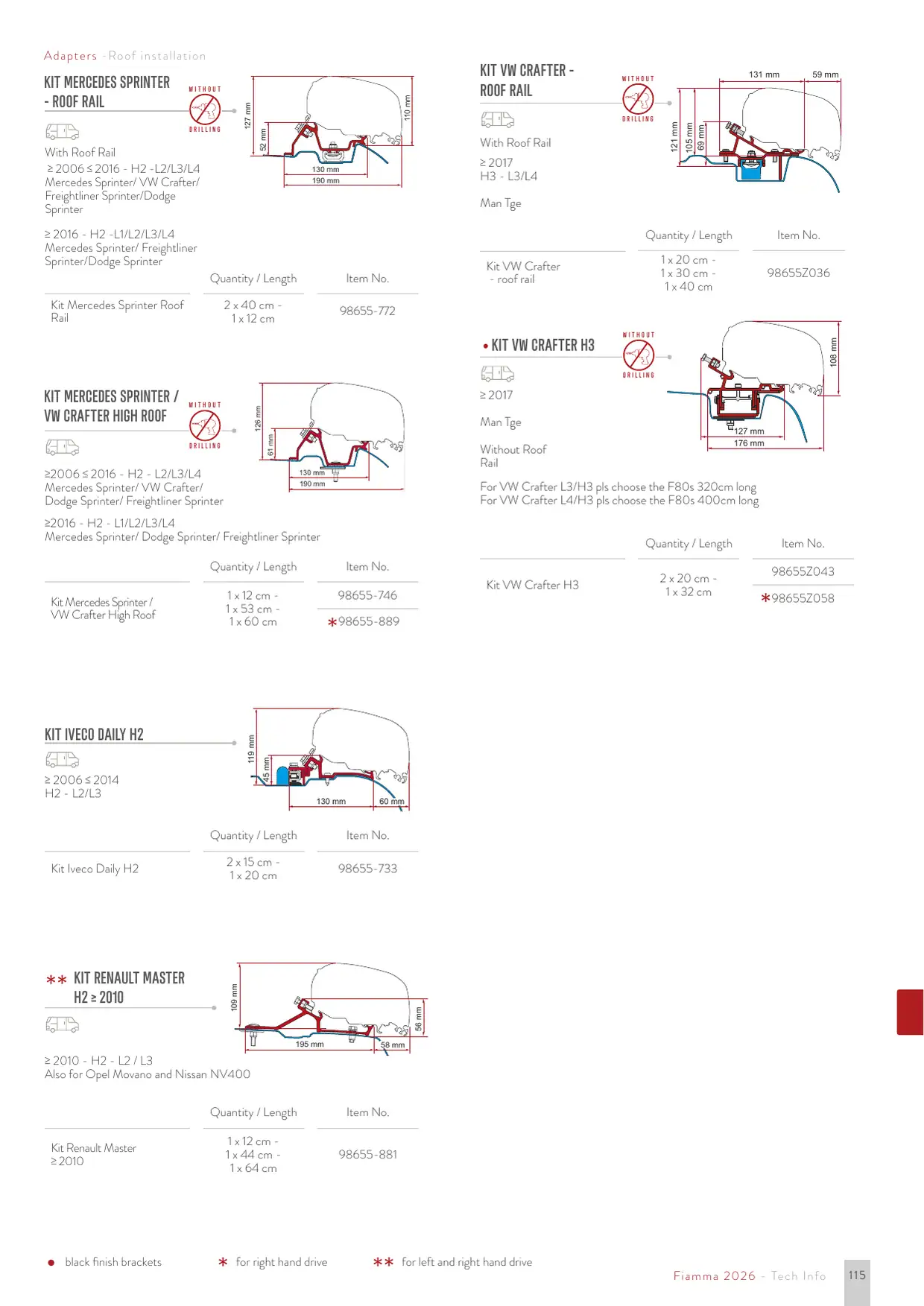

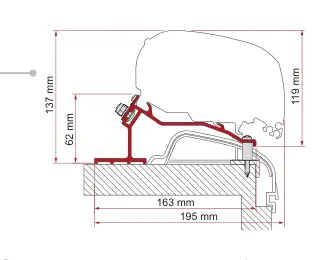

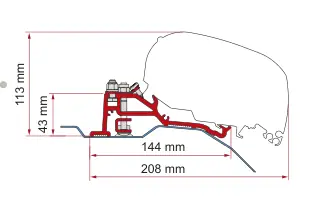

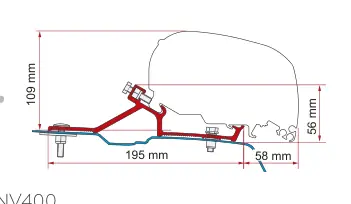

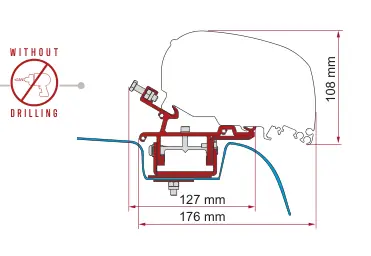

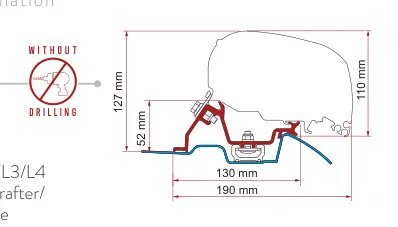

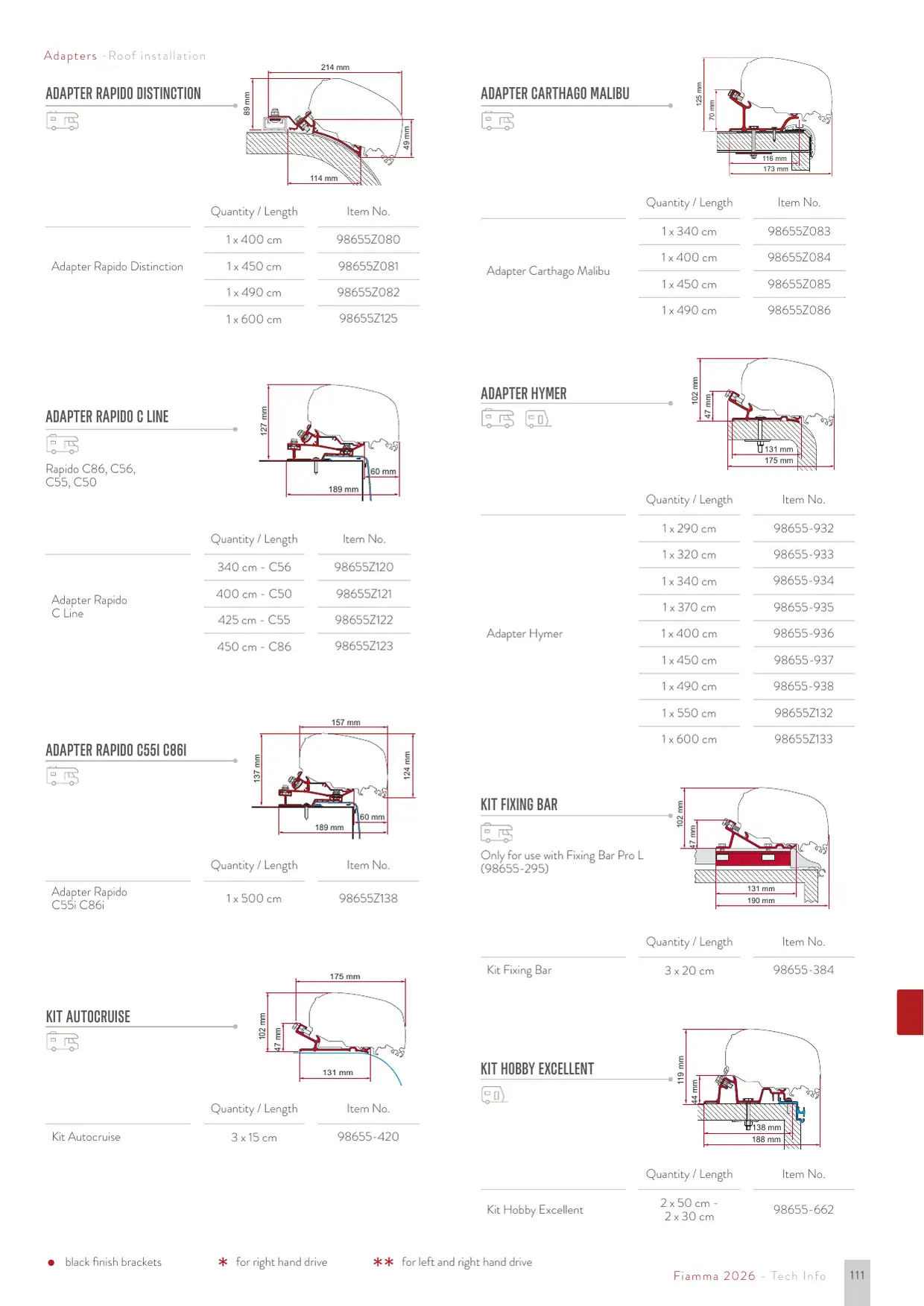

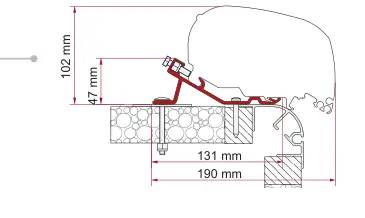

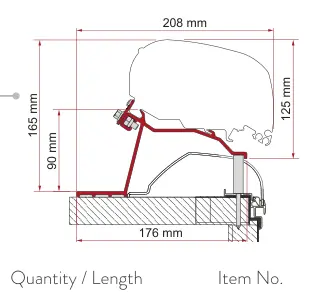

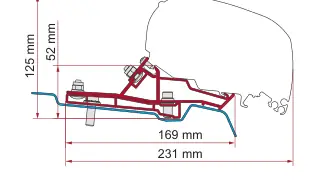

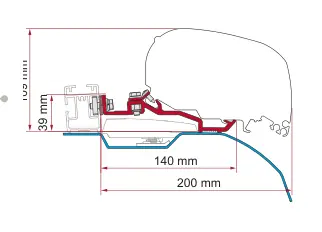

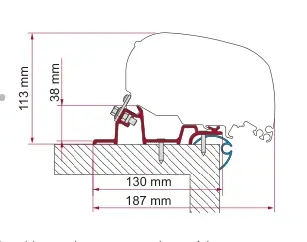

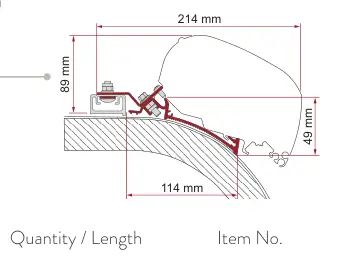

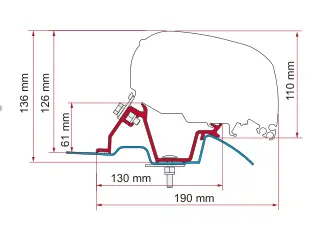

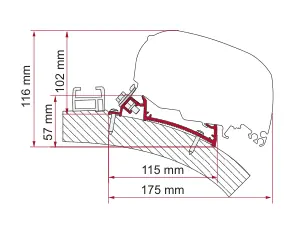

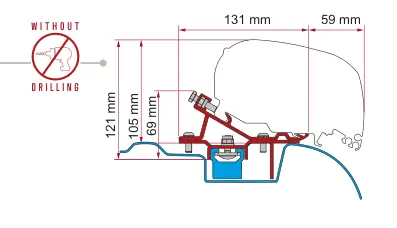

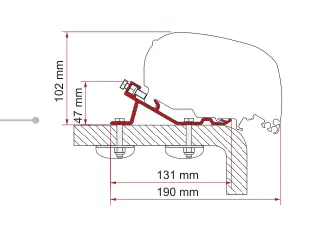

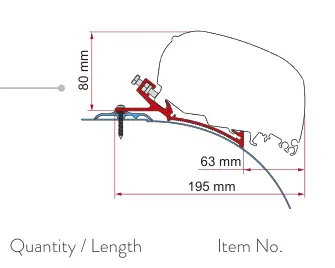

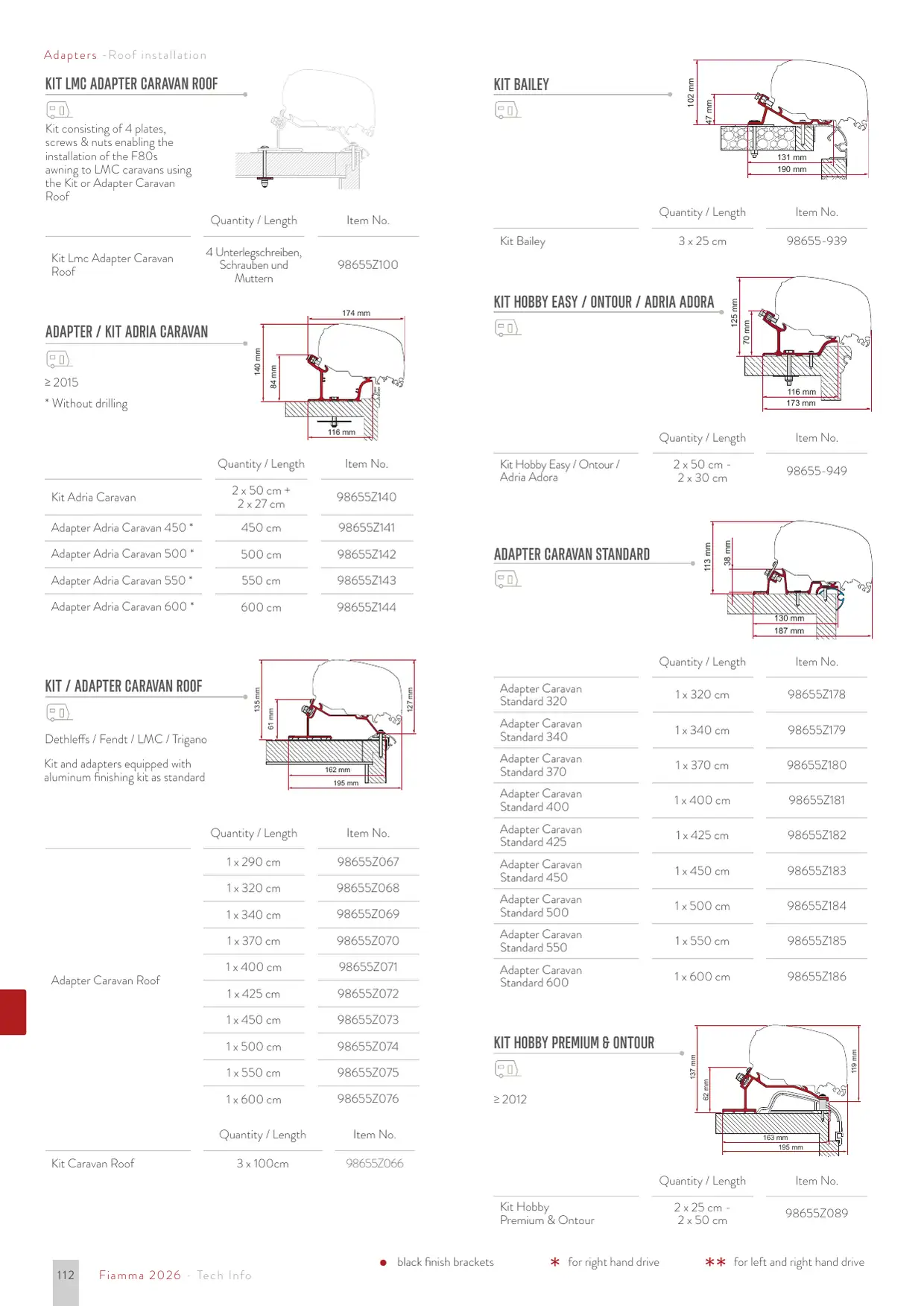

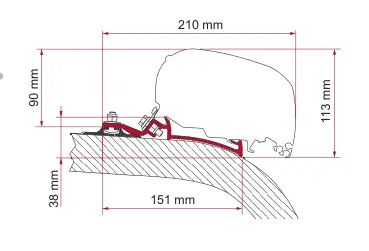

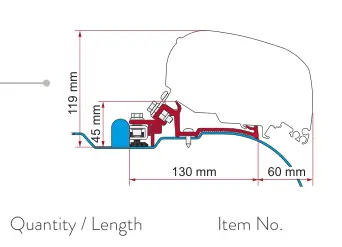

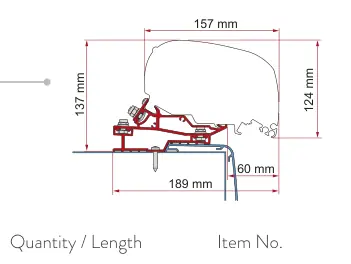

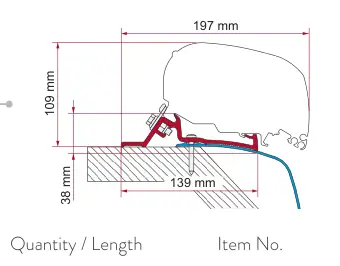

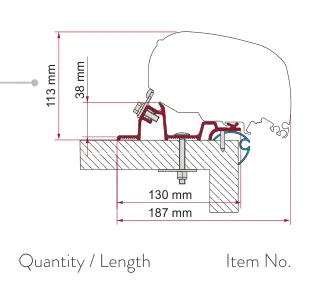

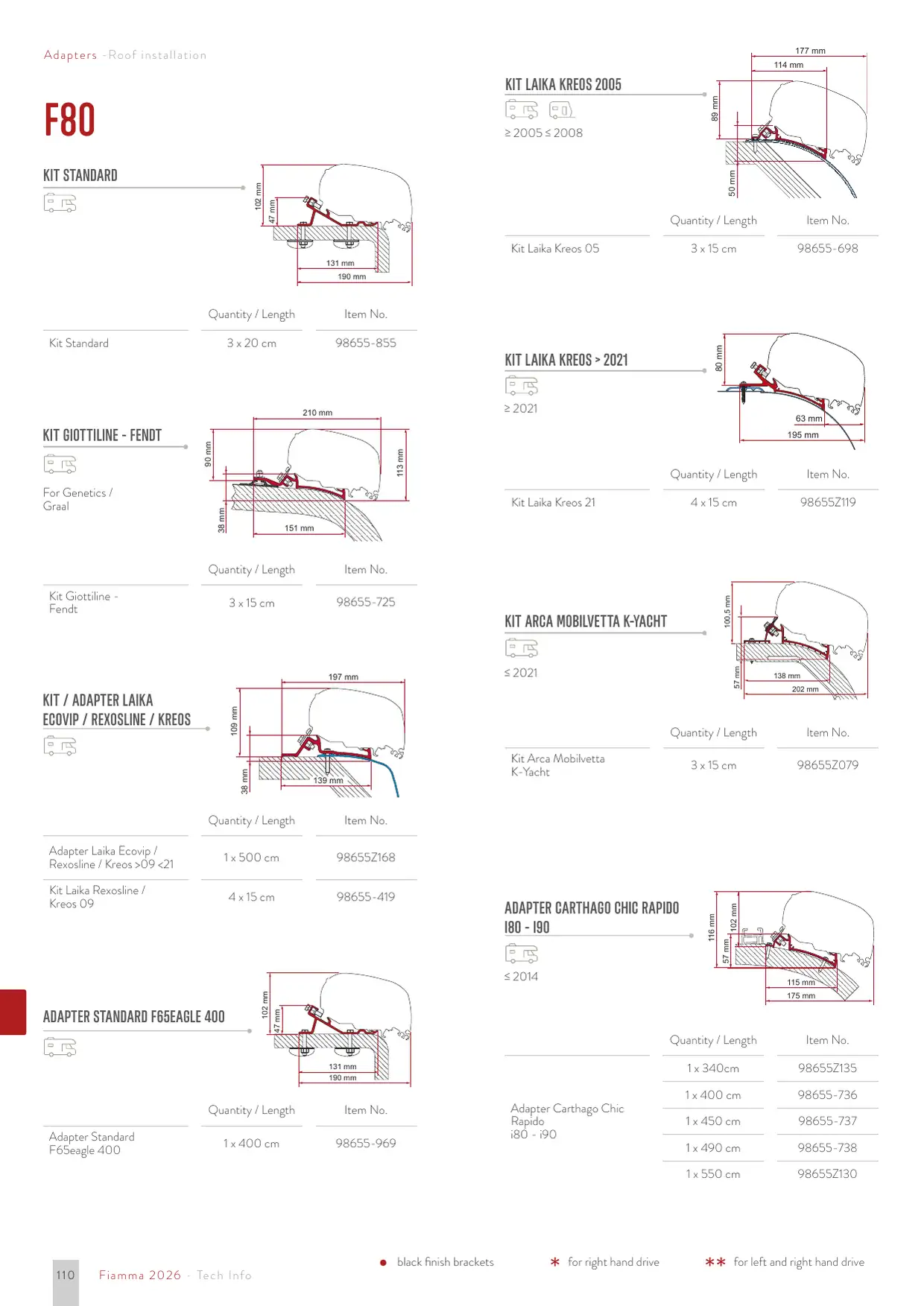

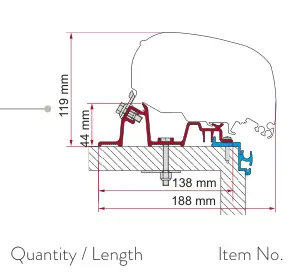

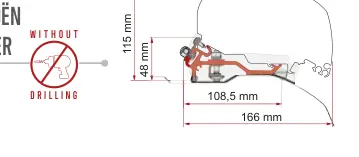

F80 – montaż na dachu (kat. s. 110–115)

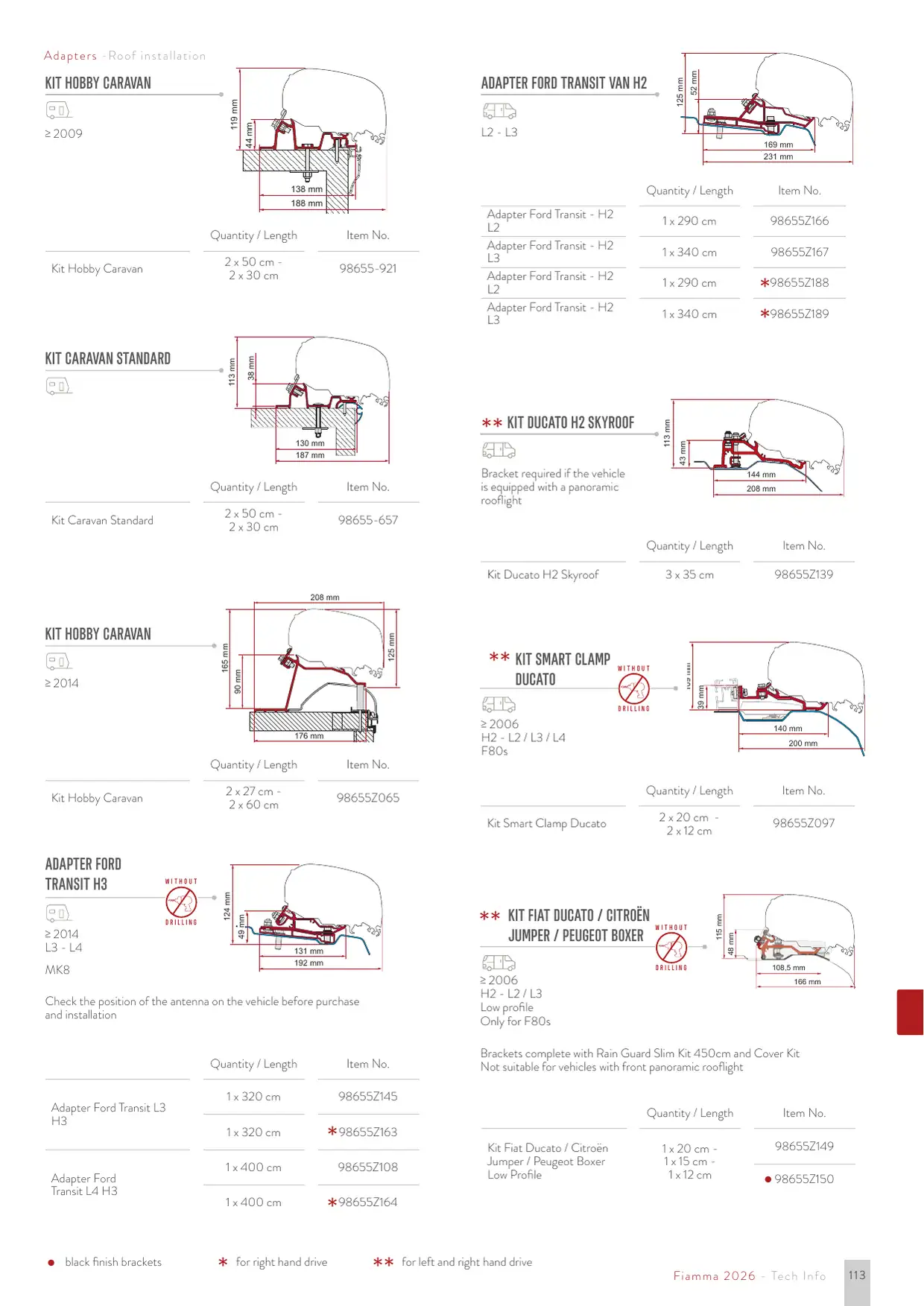

Podgląd stron katalogu – 110–115

Markizy: F80s, F80s Ducato, F80L, F65eagle · Jak dobrać właściwy adapter · tabela doboru do vanów

Adapter / zestaw	Pojazd / uwagi	Ilość / długość	Nr art.	kat. s.
Kit Standard		3 x 20 cm	98655-855	110
Kit Giottiline - Fendt	do Genetics / Graal	3 x 15 cm	98655-725	110
Adapter Laika Ecovip / Rexosline / Kreos >09 <21		1 x 500 cm	98655Z168	110
Kit Laika Rexosline / Kreos 09		4 x 15 cm	98655-419	110
Adapter Standard F65eagle 400		1 x 400 cm	98655-969	110
Kit Laika Kreos 05	≥ 2005 ≤ 2008	3 x 15 cm	98655-698	110
Kit Laika Kreos 21	≥ 2021	4 x 15 cm	98655Z119	110
Kit Arca Mobilvetta K-Yacht	≤ 2021	3 x 15 cm	98655Z079	110
Adapter Carthago Chic Rapido i80 - i90	≤ 2014	1 x 340 cm	98655Z135	110
Adapter Carthago Chic Rapido i80 - i90	≤ 2014	1 x 400 cm	98655-736	110
Adapter Carthago Chic Rapido i80 - i90	≤ 2014	1 x 450 cm	98655-737	110
Adapter Carthago Chic Rapido i80 - i90	≤ 2014	1 x 490 cm	98655-738	110
Adapter Carthago Chic Rapido i80 - i90	≤ 2014	1 x 550 cm	98655Z130	110
Adapter Rapido Distinction		1 x 400 cm	98655Z080	111
Adapter Rapido Distinction		1 x 450 cm	98655Z081	111
Adapter Rapido Distinction		1 x 490 cm	98655Z082	111
Adapter Rapido Distinction		1 x 600 cm	98655Z125	111
Adapter Rapido C Line	Rapido C86, C56, C55, C50	340 cm - C56	98655Z120	111
Adapter Rapido C Line	Rapido C86, C56, C55, C50	400 cm - C50	98655Z121	111
Adapter Rapido C Line	Rapido C86, C56, C55, C50	425 cm - C55	98655Z122	111
Adapter Rapido C Line	Rapido C86, C56, C55, C50	450 cm - C86	98655Z123	111
Adapter Rapido C55i C86i		1 x 500 cm	98655Z138	111
Kit Autocruise		3 x 15 cm	98655-420	111
Adapter Carthago Malibu		1 x 340 cm	98655Z083	111
Adapter Carthago Malibu		1 x 400 cm	98655Z084	111
Adapter Carthago Malibu		1 x 450 cm	98655Z085	111
Adapter Carthago Malibu		1 x 490 cm	98655Z086	111
Adapter Hymer		1 x 290 cm	98655-932	111
Adapter Hymer		1 x 320 cm	98655-933	111
Adapter Hymer		1 x 340 cm	98655-934	111
Adapter Hymer		1 x 370 cm	98655-935	111
Adapter Hymer		1 x 400 cm	98655-936	111
Adapter Hymer		1 x 450 cm	98655-937	111
Adapter Hymer		1 x 490 cm	98655-938	111
Adapter Hymer		1 x 550 cm	98655Z132	111
Adapter Hymer		1 x 600 cm	98655Z133	111
Kit Fixing Bar	wyłącznie z Fixing Bar Pro L (98655-295 🛒 Sklep)	3 x 20 cm	98655-384	111
Kit Hobby Excellent		2 x 50 cm + 2 x 30 cm	98655-662	111
Kit Lmc Adapter Caravan Roof	4 płytki, śruby i nakrętki do montażu F80s na przyczepach LMC z użyciem Kit lub Adapter Caravan Roof	4 płytki, śruby i nakrętki	98655Z100	112
Kit Adria Caravan	≥ 2015	2 x 50 cm + 2 x 27 cm	98655Z140	112
Adapter Adria Caravan 450 ²	≥ 2015	450 cm	98655Z141	112
Adapter Adria Caravan 500 ²	≥ 2015	500 cm	98655Z142	112
Adapter Adria Caravan 550 ²	≥ 2015	550 cm	98655Z143	112
Adapter Adria Caravan 600 ²	≥ 2015	600 cm	98655Z144	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 290 cm	98655Z067	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 320 cm	98655Z068	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 340 cm	98655Z069	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 370 cm	98655Z070	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 400 cm	98655Z071	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 425 cm	98655Z072	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 450 cm	98655Z073	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 500 cm	98655Z074	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 550 cm	98655Z075	112
Adapter Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	1 x 600 cm	98655Z076	112
Kit Caravan Roof ³	Dethleffs / Fendt / LMC / Trigano	3 x 100 cm	98655Z066	112
Kit Bailey		3 x 25 cm	98655-939	112
Kit Hobby Easy / Ontour / Adria Adora		2 x 50 cm + 2 x 30 cm	98655-949	112
Adapter Caravan Standard 320		1 x 320 cm	98655Z178	112
Adapter Caravan Standard 340		1 x 340 cm	98655Z179	112
Adapter Caravan Standard 370		1 x 370 cm	98655Z180	112
Adapter Caravan Standard 400		1 x 400 cm	98655Z181	112
Adapter Caravan Standard 425		1 x 425 cm	98655Z182	112
Adapter Caravan Standard 450		1 x 450 cm	98655Z183	112
Adapter Caravan Standard 500		1 x 500 cm	98655Z184	112
Adapter Caravan Standard 550		1 x 550 cm	98655Z185	112
Adapter Caravan Standard 600		1 x 600 cm	98655Z186	112
Kit Hobby Premium & Ontour	≥ 2012	2 x 25 cm + 2 x 50 cm	98655Z089	112
Kit Hobby Caravan	≥ 2009	2 x 50 cm + 2 x 30 cm	98655-921	113
Kit Caravan Standard		2 x 50 cm + 2 x 30 cm	98655-657	113
Kit Hobby Caravan	≥ 2014	2 x 27 cm + 2 x 60 cm	98655Z065	113
Adapter Ford Transit L3 H3	≥ 2014, L3 - L4, MK8; bez wiercenia; przed zakupem i montażem sprawdź położenie anteny na pojeździe	1 x 320 cm	98655Z145 ; * 98655Z163	113
Adapter Ford Transit L4 H3	jak wyżej	1 x 400 cm	98655Z108 🛒 Sklep; * 98655Z164	113
Adapter Ford Transit - H2 L2	Ford Transit Van H2, L2 - L3	1 x 290 cm	98655Z166 🛒 Sklep; * 98655Z188	113
Adapter Ford Transit - H2 L3	Ford Transit Van H2, L2 - L3	1 x 340 cm	98655Z167 ; * 98655Z189	113
Kit Ducato H2 Skyroof **	uchwyt wymagany, jeśli pojazd ma panoramiczne okno dachowe	3 x 35 cm	98655Z139	113
Kit Smart Clamp Ducato **	≥ 2006, H2 - L2 / L3 / L4, F80s; bez wiercenia	2 x 20 cm + 2 x 12 cm	98655Z097	113
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer Low Profile **	≥ 2006, H2 - L2 / L3, niski profil, tylko do F80s; bez wiercenia; uchwyty w komplecie z Rain Guard Slim Kit 450 cm i Cover Kit; nie pasuje do pojazdów z przednim panoramicznym oknem dachowym	1 x 20 cm + 1 x 15 cm + 1 x 12 cm	98655Z149 🛒 Sklep; ● 98655Z150	113
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer Low Profile **	≥ 2006, H2 - L4, niski profil, tylko do F80s; bez wiercenia; uchwyty w komplecie z Rain Guard Slim Kit 450 cm i Cover Kit; nie pasuje do pojazdów z przednim panoramicznym oknem dachowym	2 x 26 cm + 1 x 12 cm	98655Z148	114
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 **	≥ 2006, H2 - L2 / L3, do F80s i F65s; bez wiercenia; przed montażem sprawdź zgodność z przednim panoramicznym oknem dachowym; uchwyty z Kit Rain Guard 300 cm	1 x 20 cm + 1 x 15 cm + 1 x 12 cm	98655Z101 🛒 Sklep; ● 98655Z102	114
Kit Fiat Ducato / Jumper / Boxer - H2 **	≥ 2006, H2 - L4, do F80s i F65s; bez wiercenia; przed montażem sprawdź zgodność z przednim panoramicznym oknem dachowym; uchwyty z Kit Rain Guard 400 cm	2 x 26 cm + 1 x 12 cm	98655-904	114
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H3	≥ 2006, H3 - L3 / L4	1 x 20 cm + 1 x 25 cm + 1 x 35 cm	98655-656 🛒 Sklep	114
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 - ≤ 2006	≥ 1994 ≤ 2006, H2 - L2 / L3; uchwyt wysoki; bez wiercenia	2 x 20 cm	98655-373 🛒 Sklep	114
Kit Fiat Ducato / Citroën Jumper / Peugeot Boxer - H2 - ≤ 2006	≥ 1994 ≤ 2006, H2 - L2 / L3; uchwyt niski; bez wiercenia	2 x 20 cm	98655-693	114
Adapter Sprinter F65eagle	Sprinter ≥ 2006; VW Crafter ≥ 2006 ≤ 2016	1 x 400 cm	98655-768 ; * 98655Z010	114
Kit Renault Master H2	≥ 1997 ≤ 2009, H2 - L2 / L3; także do Opel Movano ≥ 1998 ≤ 2010, Nissan Interstar ≥ 1998 ≤ 2011	2 x 29 cm + 1 x 12 cm	98655-468 🛒 Sklep	114
Kit Mercedes Sprinter Roof Rail	z relingiem dachowym; bez wiercenia; ≥ 2006 ≤ 2016 - H2 - L2/L3/L4 Mercedes Sprinter / VW Crafter / Freightliner Sprinter / Dodge Sprinter; ≥ 2016 - H2 - L1/L2/L3/L4 Mercedes Sprinter / Freightliner Sprinter / Dodge Sprinter	2 x 40 cm + 1 x 12 cm	98655-772 🛒 Sklep	115
Kit Mercedes Sprinter / VW Crafter High Roof	bez wiercenia; ≥ 2006 ≤ 2016 - H2 - L2/L3/L4 Mercedes Sprinter / VW Crafter / Dodge Sprinter / Freightliner Sprinter; ≥ 2016 - H2 - L1/L2/L3/L4 Mercedes Sprinter / Dodge Sprinter / Freightliner Sprinter	1 x 12 cm + 1 x 53 cm + 1 x 60 cm	98655-746 🛒 Sklep; * 98655-889	115
Kit Iveco Daily H2	≥ 2006 ≤ 2014, H2 - L2/L3	2 x 15 cm + 1 x 20 cm	98655-733	115
Kit Renault Master ≥ 2010 **	≥ 2010 - H2 - L2 / L3; także do Opel Movano i Nissan NV400	1 x 12 cm + 1 x 44 cm + 1 x 64 cm	98655-881 🛒 Sklep	115
Kit VW Crafter - roof rail	z relingiem dachowym; bez wiercenia; ≥ 2017, H3 - L3/L4; Man Tge	1 x 20 cm + 1 x 30 cm + 1 x 40 cm	98655Z036	115
● Kit VW Crafter H3	≥ 2017, Man Tge, bez relingu dachowego; bez wiercenia; do VW Crafter L3/H3 wybierz F80s 320 cm, do L4/H3 – F80s 400 cm	2 x 20 cm + 1 x 32 cm	98655Z043 🛒 Sklep; * 98655Z058	115

² Bez wiercenia. ³ Zestaw i adaptery mają w standardzie aluminiową listwę maskującą (finishing kit).

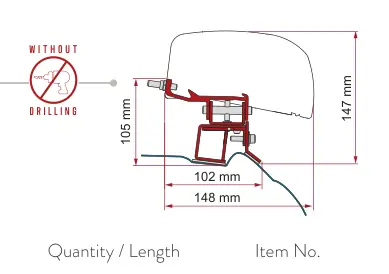

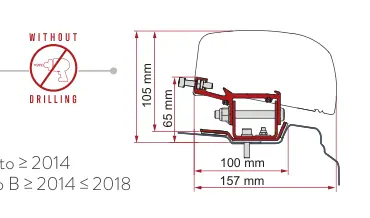

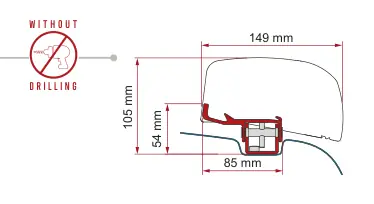

F40van – montaż na dachu (kat. s. 116)

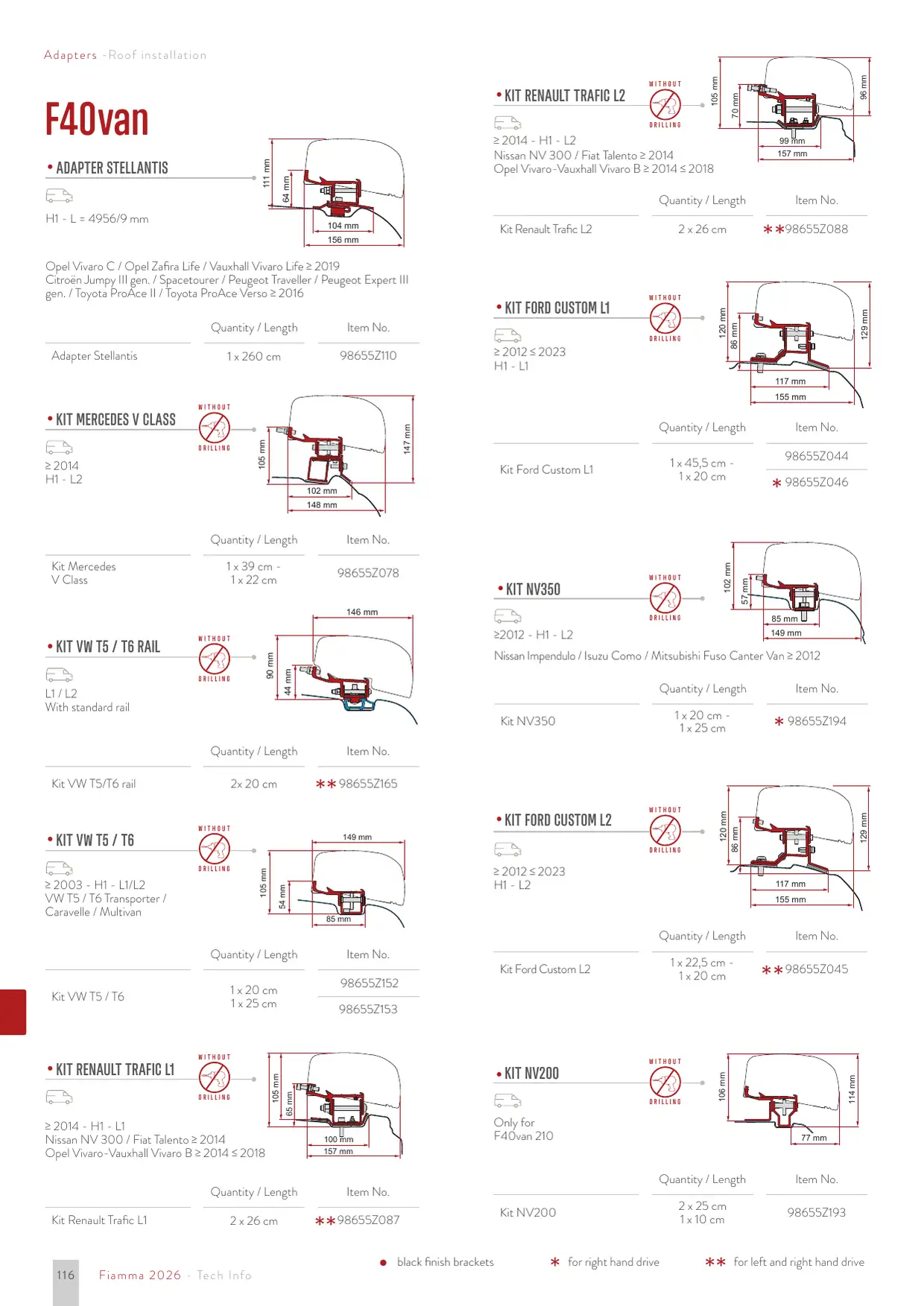

Podgląd strony katalogu – 116

Markizy: F40van · Jak dobrać właściwy adapter · tabela doboru do vanów

Wszystkie uchwyty F40van na tej stronie są w wykończeniu czarnym (●).

⁴ 98655Z153 = wersja RHD (oznaczenie ** w tabeli Kit Rain Guard F40van, s. 93, i „RIGHT HD” w tabeli doboru); na karcie produktu (s. 116) brak oznaczenia. Kit NV350 ma na karcie tylko jeden numer, oznaczony * (RHD) – tak w katalogu.

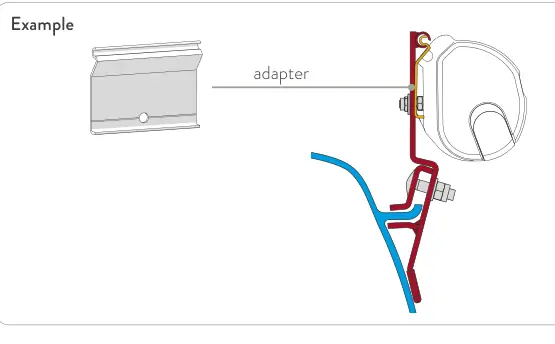

F35pro / F35 – montaż na ścianie (kat. s. 117–120)

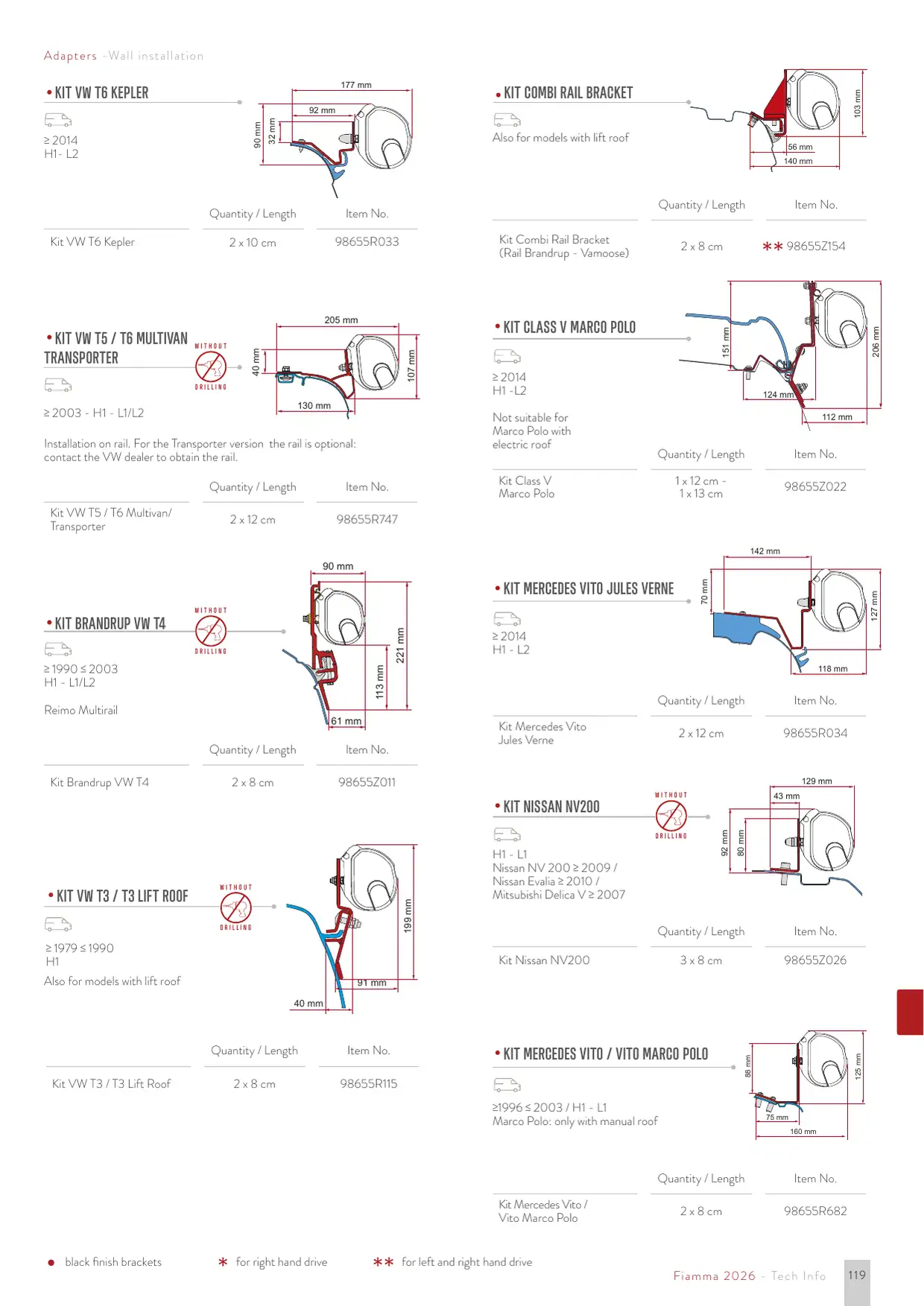

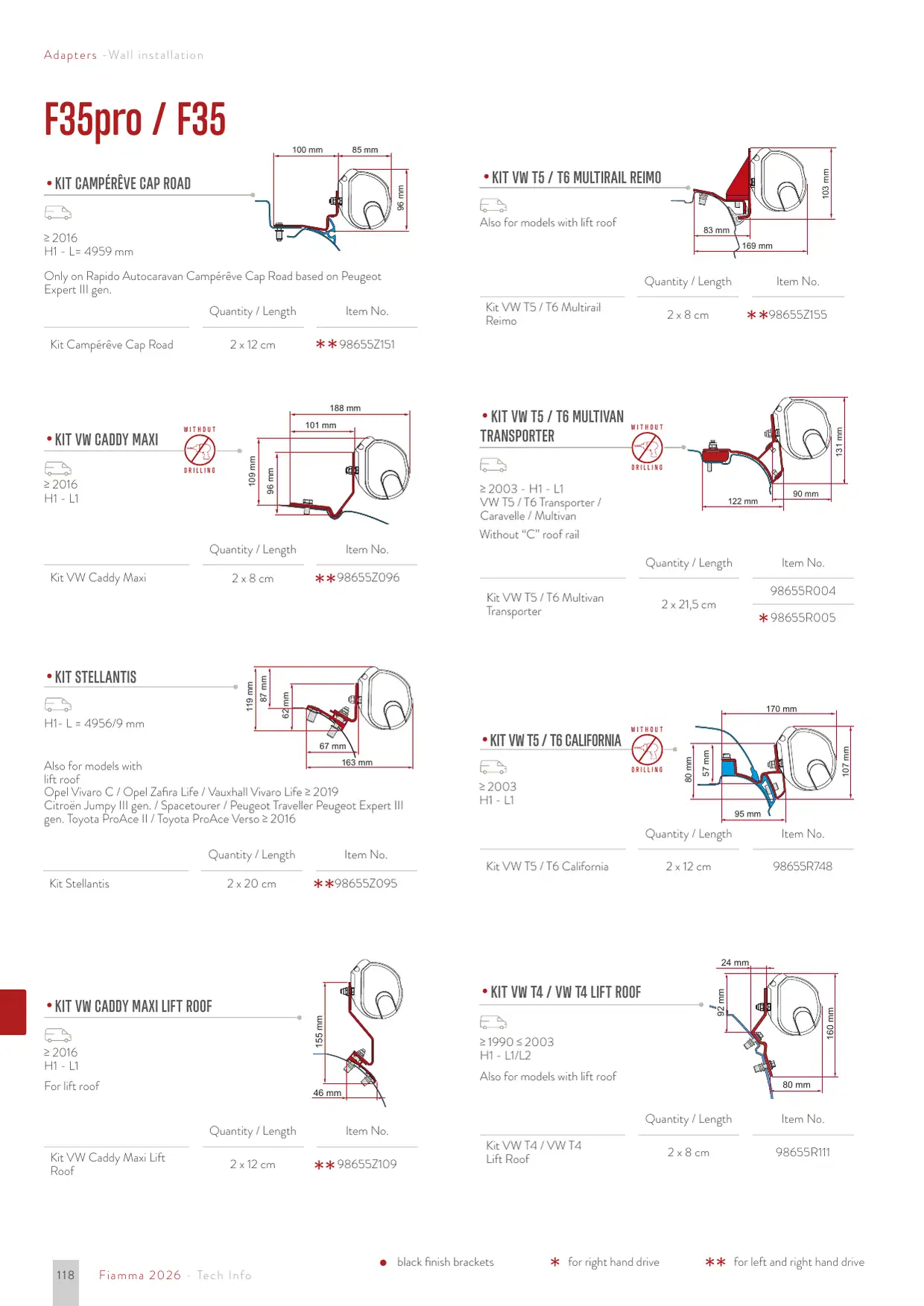

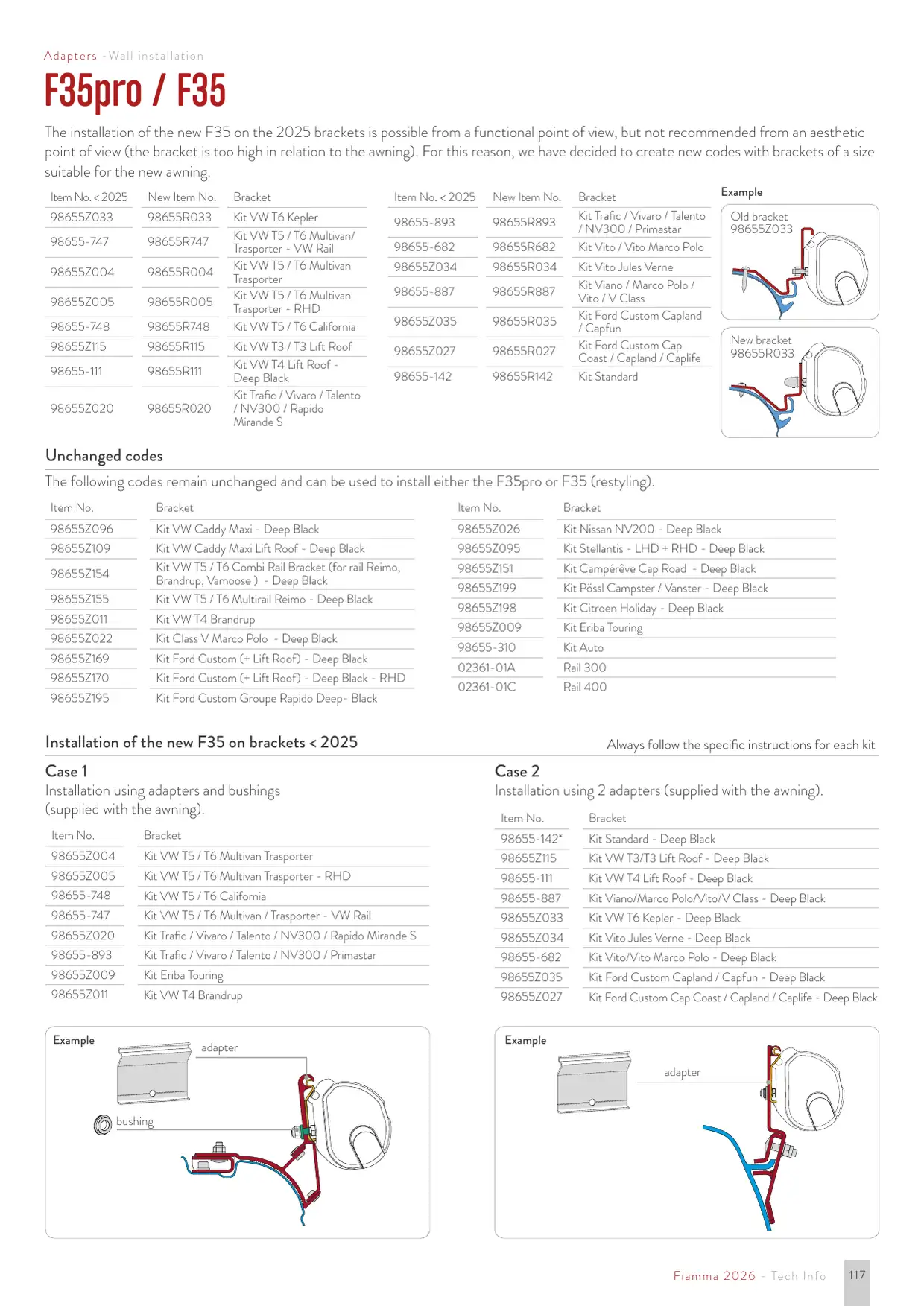

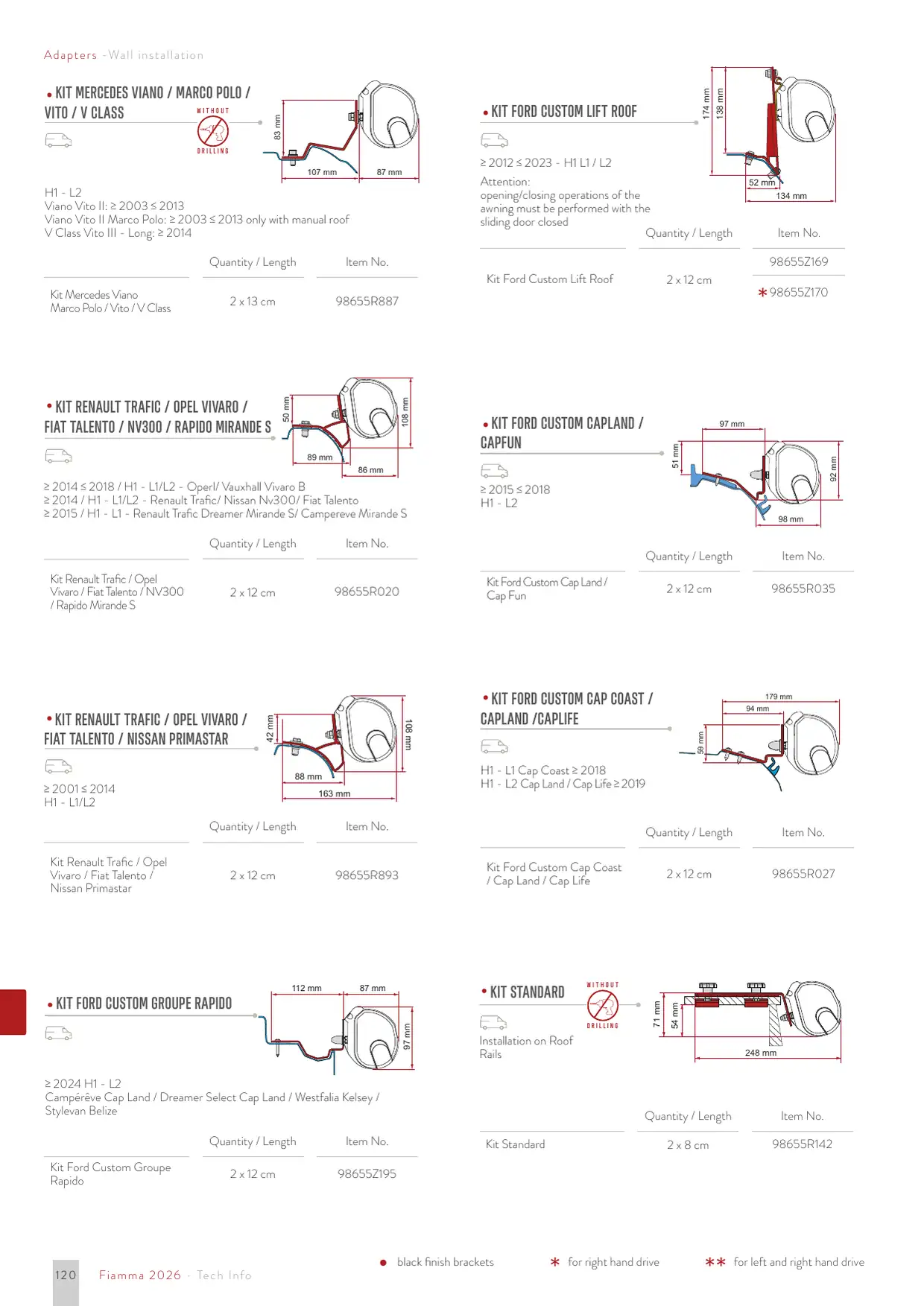

Podgląd stron katalogu – 117, 118, 119, 120

Markizy: F35 · Jak dobrać właściwy adapter · tabela doboru do vanów

Nowe numery katalogowe dla nowej F35 (2025)

Montaż nowej markizy F35 na dotychczasowych uchwytach jest możliwy funkcjonalnie, ale niezalecany ze względów estetycznych (uchwyt jest za wysoki w stosunku do markizy). Dlatego wprowadzono nowe numery z uchwytami dopasowanymi do nowej markizy (w katalogu: „on the 2025 brackets” – z kontekstu chodzi o uchwyty sprzed 2025 r.).

Numery bez zmian

Poniższe numery pozostają bez zmian i nadają się do montażu zarówno F35pro, jak i F35 (po restylingu).

Montaż nowej F35 na uchwytach < 2025

Zawsze postępuj zgodnie z instrukcją danego zestawu.

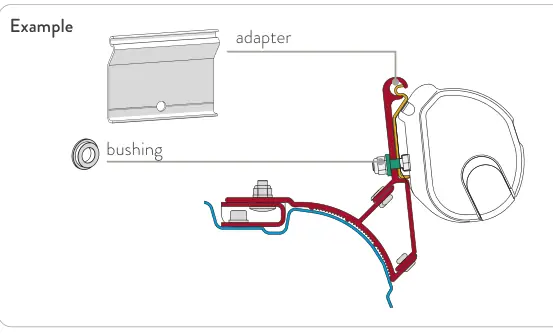

• Przypadek 1 – montaż z użyciem adapterów i tulejek (w zestawie z markizą): 98655Z004, 98655Z005, 98655-748, 98655-747, 98655Z020, 98655-893, 98655Z009 (Kit Eriba Touring), 98655Z011 (Kit VW T4 Brandrup).
• Przypadek 2 – montaż z użyciem 2 adapterów (w zestawie z markizą): 98655-142* (Kit Standard - Deep Black), 98655Z115, 98655-111, 98655-887, 98655Z033, 98655Z034, 98655-682, 98655Z035, 98655Z027 (wszystkie w wersji Deep Black). Gwiazdka przy 98655-142 nie jest w katalogu objaśniona.

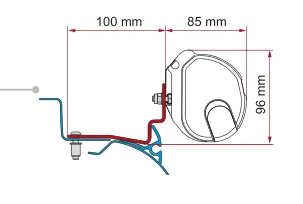

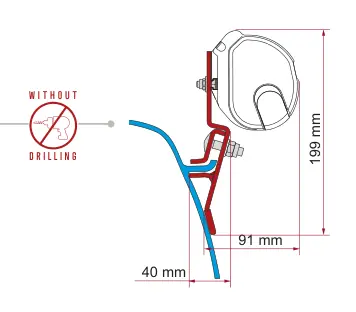

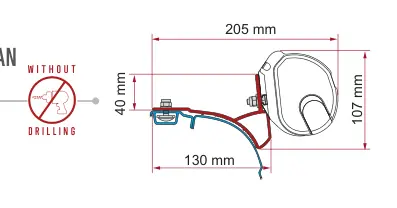

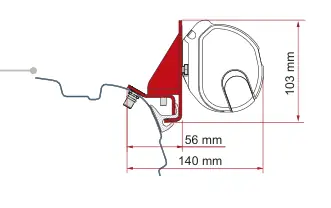

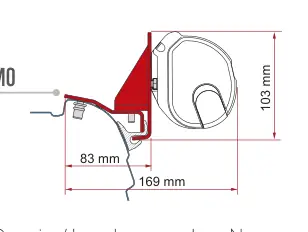

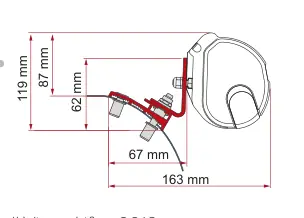

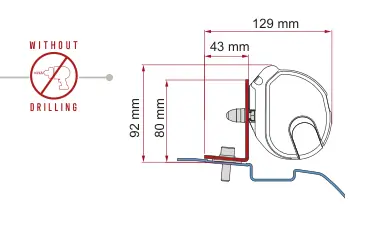

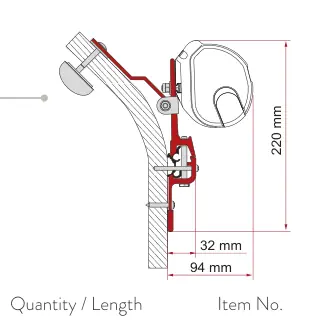

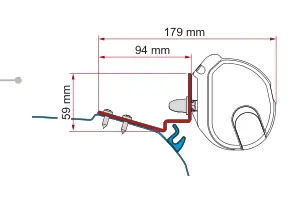

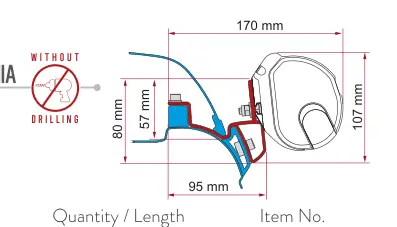

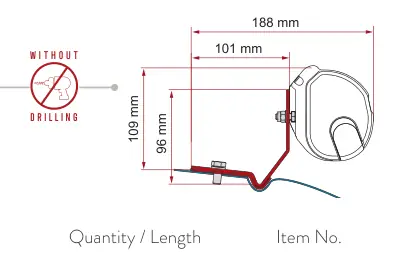

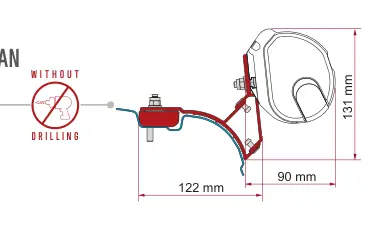

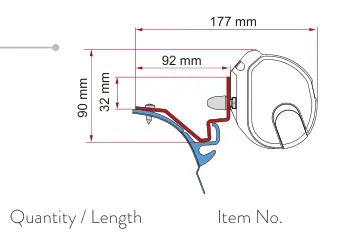

Zestawy uchwytów F35pro / F35 (kat. s. 118–121)

Adapter / zestaw	Pojazd / uwagi	Ilość / długość	Nr art.	kat. s.
● Kit Campérêve Cap Road **	≥ 2016, H1 - L = 4959 mm; tylko do Rapido Autocaravan Campérêve Cap Road na bazie Peugeot Expert III gen.	2 x 12 cm	98655Z151	118
● Kit VW Caddy Maxi **	≥ 2016, H1 - L1; bez wiercenia	2 x 8 cm	98655Z096	118
● Kit Stellantis **	H1 - L = 4956/9 mm; także do modeli z dachem podnoszonym; Opel Vivaro C / Opel Zafira Life / Vauxhall Vivaro Life ≥ 2019; Citroën Jumpy III gen. / Spacetourer / Peugeot Traveller / Peugeot Expert III gen. / Toyota ProAce II / Toyota ProAce Verso ≥ 2016	2 x 20 cm	98655Z095 🛒 Sklep	118
● Kit VW Caddy Maxi Lift Roof **	≥ 2016, H1 - L1; do dachu podnoszonego	2 x 12 cm	98655Z109	118
● Kit VW T5 / T6 Multirail Reimo **	także do modeli z dachem podnoszonym	2 x 8 cm	98655Z155 🛒 Sklep	118
● Kit VW T5 / T6 Multivan Transporter	≥ 2003 - H1 - L1, VW T5 / T6 Transporter / Caravelle / Multivan; bez relingu dachowego „C”; bez wiercenia	2 x 21,5 cm	98655R004 🛒 Sklep; * 98655R005	118
● Kit VW T5 / T6 California	≥ 2003, H1 - L1; bez wiercenia	2 x 12 cm	98655R748	118
● Kit VW T4 / VW T4 Lift Roof	≥ 1990 ≤ 2003, H1 - L1/L2; także do modeli z dachem podnoszonym	2 x 8 cm	98655R111	118
● Kit VW T6 Kepler	≥ 2014, H1 - L2	2 x 10 cm	98655R033	119
● Kit VW T5 / T6 Multivan / Transporter	≥ 2003 - H1 - L1/L2; bez wiercenia; montaż na relingu – w wersji Transporter reling jest opcjonalny, należy go zamówić u dealera VW	2 x 12 cm	98655R747	119
● Kit Brandrup VW T4	≥ 1990 ≤ 2003, H1 - L1/L2; Reimo Multirail; bez wiercenia	2 x 8 cm	98655Z011 🛒 Sklep	119
● Kit VW T3 / T3 Lift Roof	≥ 1979 ≤ 1990, H1; także do modeli z dachem podnoszonym; bez wiercenia	2 x 8 cm	98655R115	119
● Kit Combi Rail Bracket (Rail Brandrup - Vamoose) **	także do modeli z dachem podnoszonym	2 x 8 cm	98655Z154	119
● Kit Class V Marco Polo	≥ 2014, H1 - L2; nie pasuje do Marco Polo z dachem elektrycznym	1 x 12 cm + 1 x 13 cm	98655Z022	119
● Kit Mercedes Vito Jules Verne	≥ 2014, H1 - L2	2 x 12 cm	98655R034	119
● Kit Nissan NV200	H1 - L1; Nissan NV 200 ≥ 2009 / Nissan Evalia ≥ 2010 / Mitsubishi Delica V ≥ 2007; bez wiercenia	3 x 8 cm	98655Z026	119
● Kit Mercedes Vito / Vito Marco Polo	≥ 1996 ≤ 2003 / H1 - L1; Marco Polo: tylko z dachem ręcznym	2 x 8 cm	98655R682	119
● Kit Mercedes Viano / Marco Polo / Vito / V Class	H1 - L2; Viano Vito II: ≥ 2003 ≤ 2013; Viano Vito II Marco Polo: ≥ 2003 ≤ 2013 tylko z dachem ręcznym; V Class Vito III - Long: ≥ 2014; bez wiercenia	2 x 13 cm	98655R887	120
● Kit Renault Trafic / Opel Vivaro / Fiat Talento / NV300 / Rapido Mirande S	≥ 2014 ≤ 2018 / H1 - L1/L2 - Opel / Vauxhall Vivaro B; ≥ 2014 / H1 - L1/L2 - Renault Trafic / Nissan NV300 / Fiat Talento; ≥ 2015 / H1 - L1 - Renault Trafic Dreamer Mirande S / Campereve Mirande S	2 x 12 cm	98655R020 🛒 Sklep	120
● Kit Renault Trafic / Opel Vivaro / Fiat Talento / Nissan Primastar	≥ 2001 ≤ 2014, H1 - L1/L2	2 x 12 cm	98655R893	120
● Kit Ford Custom Groupe Rapido	≥ 2024 H1 - L2; Campérêve Cap Land / Dreamer Select Cap Land / Westfalia Kelsey / Stylevan Belize	2 x 12 cm	98655Z195	120
● Kit Ford Custom Lift Roof	≥ 2012 ≤ 2023 - H1 L1 / L2; uwaga: otwieranie/zamykanie markizy tylko przy zamkniętych drzwiach przesuwnych	2 x 12 cm	98655Z169 ; * 98655Z170	120

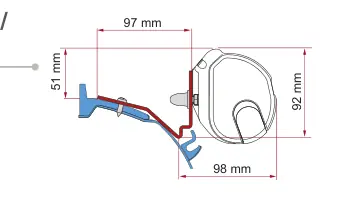

● Kit Ford Custom Cap Land / Cap Fun	≥ 2015 ≤ 2018, H1 - L2	2 x 12 cm	98655R035	120
● Kit Ford Custom Cap Coast / Cap Land / Cap Life	H1 - L1 Cap Coast ≥ 2018; H1 - L2 Cap Land / Cap Life ≥ 2019	2 x 12 cm	98655R027	120

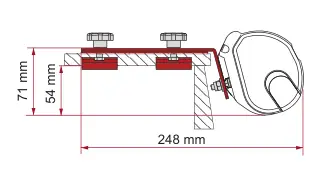

● Kit Standard	montaż na relingach dachowych; bez wiercenia	2 x 8 cm	98655R142	120
● Kit Stellantis with Westfalia rail	także do Crosscamp Lite & Full - Opel	1 x 12 cm + 1 x 14 cm	98655Z199 ⁵	121
● Kit Citroën Holidays	H1 - L1	2 x 12 cm	98655Z198	121
Kit Eriba Touring		2 x 8 cm	98655Z009	121
Kit Auto	montaż na relingach dachowych; bez wiercenia	2 x 8 cm	98655-310 🛒 Sklep	121
Rail		1 x 300 cm / 1 x 400 cm	02361-01A 🛒 Sklep / 02361-01C	121
Kit Wall Adapter F35	do montażu markizy F35 na ścianie z szyną Rail (02361-01A 🛒 Sklep / 02361-01C); pasuje także do Kit Standard 98655-142	–	98655Z209	121

⁵ Na s. 117 numer 98655Z199 jest opisany jako „Kit Pössl Campster / Vanster - Deep Black”, a na karcie (s. 121) jako „Kit Stellantis with Westfalia rail”. Kit Citroën Holidays (98655Z198) i Kit Auto (98655-310) mają karty na s. 121.

CaravanStore / Evo (kat. s. 121)

Markizy: CaravanStore Evo · Jak dobrać właściwy adapter · tabela doboru do vanów
