Mercedes – adaptery markiz wg modelu

Wszystkie wiersze tabeli doboru Fiamma dla marki Mercedes (kat. s. 28–31) w brzmieniu z katalogu, z miniaturą każdego uchwytu / produktu (kliknij, aby powiększyć) i rysunkiem wymiarowym pojazdu (kat. s. 4–19), jeśli katalog go zawiera.

Jak dobrać właściwy adapter · pełna tabela i legenda symboli · adaptery i uchwyty do markiz · modele i wymiary pojazdów

Pojazdy bliźniacze są w tabeli wymienione także pod: Dodge, Freightliner, VW.

Tabela doboru (kat. s. 28–31)

Podgląd stron katalogu – 28, 29, 30, 31

Model	Zabudowa	Pojazdy bliźniacze	H	L	Roczniki	Uwagi	F40van	F43van	F45	F80s / F65	F35	Bagażnik rowerowy	Drabina
Sprinter I series		Mercedes Benz T1N (rynek japoński)	H2	L	≥ 1995 ≤ 2006	Tylko na bocznej rynnie dachowej			98655-017 🛒 Sklep → maks. 350			02093A65A 🛒 Sklep [200 DJ Ducato < 2006]	02426-22A ** [Deluxe DJ D.B.] + 08991-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.]
Sprinter II series		Dodge Sprinter / Freightliner Sprinter / VW Crafter I gen.	H2	L1 / L2 / L3 / L4	≥ 2006 ≤ 2018	Tylko z relingami dachowymi (opcja)				98655-772 🛒 Sklep → L1 - 290 L2 - 320 L3 - 370 L4 - 400		02096-41A ** [C.B. DJ D.B.] + 08754B02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.]	02426-22A ** [Deluxe DJ D.B.] + 08991-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.]
Sprinter II series		Dodge Sprinter / Freightliner Sprinter / VW Crafter I gen.	H2	L1 / L2 / L3 / L4	≥ 2006 ≤ 2018	Bez relingów dachowych				98655-746 🛒 Sklep RHD 98655-889 → L1 - 290 L2 - 320 L3 - 370 L4 - 400		↑	↑
Sprinter II series		Dodge Sprinter / Freightliner Sprinter / VW Crafter I gen.	H3	L	≥ 2006 ≤ 2018				98655-591 🛒 Sklep
Sprinter III series		Dodge Sprinter / Freightliner Sprinter	H2	L1 / L2 / L3 / L4	≥ 2018	Tylko z relingami dachowymi (opcja)				98655-772 🛒 Sklep → L1 - 290 L2 - 320 L3 - 370 L4 - 400		02096-41A ** [C.B. DJ D.B.] + 08754B02A [Kit Bars DJ Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.] 02096-40A ** [C.B. Frame D.B.] + 08753-02A [Kit Frame Sprinter]	02426-22A ** [Deluxe DJ D.B.] + 08991-03A [Kit Bars Deluxe Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16 D.B.]
Sprinter III series		Dodge Sprinter / Freightliner Sprinter	H2	L1 / L2 / L3 / L4	≥ 2018	Bez relingów dachowych				98655-746 🛒 Sklep RHD 98655-889 → L1 - 290 L2 - 320 L3 - 370 L4 - 400		↑	↑
Sprinter III series		Dodge Sprinter / Freightliner Sprinter	H3	L1 / L2 / L3 / L4	≥ 2018				98655-591 🛒 Sklep			↑
Viano Vito I series			H1	L1	≥ 1996 ≤ 2003	W638		D.B. 98655-284 tylko na belce mocującej	D.B. 98655-284 tylko na belce mocującej		D.B. 98655R682 → 230	02096-02- [Mercedes Vito]
Viano Vito I series	Marco Polo		H1	L1	≥ 1996 ≤ 2003	Tylko dach podnoszony ręcznie					D.B. 98655R682 → 230	02096-02- [Mercedes Vito]
Viano Vito II series			H1	L2	≥ 2003 ≤ 2013	W639					D.B. 98655R887 → 260	02093B75A 🛒 Sklep [Mercedes Viano]
Viano Vito II series	Marco Polo		H1	L2	≥ 2003 ≤ 2013	Tylko dach podnoszony ręcznie					D.B. 98655R887 → 260	02093B75A 🛒 Sklep [Mercedes Viano]
V Class Vito III series – długi			H1	L2	≥ 2014	W447	98655Z078 🛒 Sklep → 270				D.B. 98655R887 → 260	02096B14- [Mercedes V Class Premium]
V Class Vito III series – długi	Westfalia Jules Verne		H1	L2	≥ 2014	Kamper Westfalia (Rapido)					D.B. 98655R034 → 260	↑
V Class Vito III series – długi	Marco Polo		H1	L2	≥ 2014	Tylko dach podnoszony ręcznie		D.B. 98655Z022 → 270	D.B. 98655Z022 → 260		D.B. 98655Z022 → 260	↑

↑ = jak w wierszu powyżej (scalona komórka w katalogu). Symbole (◊, ∆, *, **, ••, ‡, D.B., P.W., D.D., RHD …): patrz legenda w pełnej tabeli.

Zestawy uchwytów wymienione w tabeli

Nr art.	Adapter / zestaw	Pojazd / uwagi	kat. s.
98655-017 🛒 Sklep	Kit Van	do markiz do 3,50 m; A i B w zestawie. A: H1-H2 Peugeot J5, Citroën C25, Fiat Ducato ≤ 1994; B: Ford Transit ≤ 2014 – H2, Mercedes Sprinter 208 D KB	105
98655-772 🛒 Sklep	Kit Mercedes Sprinter Roof Rail	z relingiem dachowym; bez wiercenia; ≥ 2006 ≤ 2016 - H2 - L2/L3/L4 Mercedes Sprinter / VW Crafter / Freightliner Sprinter / Dodge Sprinter; ≥ 2016 - H2 - L1/L2/L3/L4 Mercedes Sprinter / Freightliner Sprinter / Dodge Sprinter	115
98655-746 🛒 Sklep	Kit Mercedes Sprinter / VW Crafter High Roof	bez wiercenia; ≥ 2006 ≤ 2016 - H2 - L2/L3/L4 Mercedes Sprinter / VW Crafter / Dodge Sprinter / Freightliner Sprinter; ≥ 2016 - H2 - L1/L2/L3/L4 Mercedes Sprinter / Dodge Sprinter / Freightliner Sprinter	115
98655-889	Kit Mercedes Sprinter / VW Crafter High Roof	bez wiercenia; ≥ 2006 ≤ 2016 - H2 - L2/L3/L4 Mercedes Sprinter / VW Crafter / Dodge Sprinter / Freightliner Sprinter; ≥ 2016 - H2 - L1/L2/L3/L4 Mercedes Sprinter / Dodge Sprinter / Freightliner Sprinter	115
98655-591 🛒 Sklep	Kit Mercedes Sprinter H3 - Sprinter H3 Westfalia - VW Crafter H3	Mercedes / Dodge / Freightliner Sprinter ≥ 2006; VW Crafter I gen. ≥ 2006 ≤ 2016	104
98655-284	Kit Mercedes Vito	≥ 1996 ≤ 2003, H1 - L1; bez wiercenia	109
98655R682	● Kit Mercedes Vito / Vito Marco Polo	≥ 1996 ≤ 2003 / H1 - L1; Marco Polo: tylko z dachem ręcznym	119
98655R887	● Kit Mercedes Viano / Marco Polo / Vito / V Class	H1 - L2; Viano Vito II: ≥ 2003 ≤ 2013; Viano Vito II Marco Polo: ≥ 2003 ≤ 2013 tylko z dachem ręcznym; V Class Vito III - Long: ≥ 2014; bez wiercenia	120
98655R034	● Kit Mercedes Vito Jules Verne	≥ 2014, H1 - L2	119
98655Z022	Kit V Class Marco Polo	≥ 2014, H1 - L2; nie pasuje do Marco Polo z dachem elektrycznym	108

Rysunki wymiarowe pojazdów (kat. s. 11–13)

Podgląd stron katalogu – 11, 12, 13

• MERCEDES SPRINTER I series ≥ 1995≤ 2006 (kat. s. 11)
• MERCEDES SPRINTER II series ≥ 2006 ≤ 2018 (kat. s. 11)

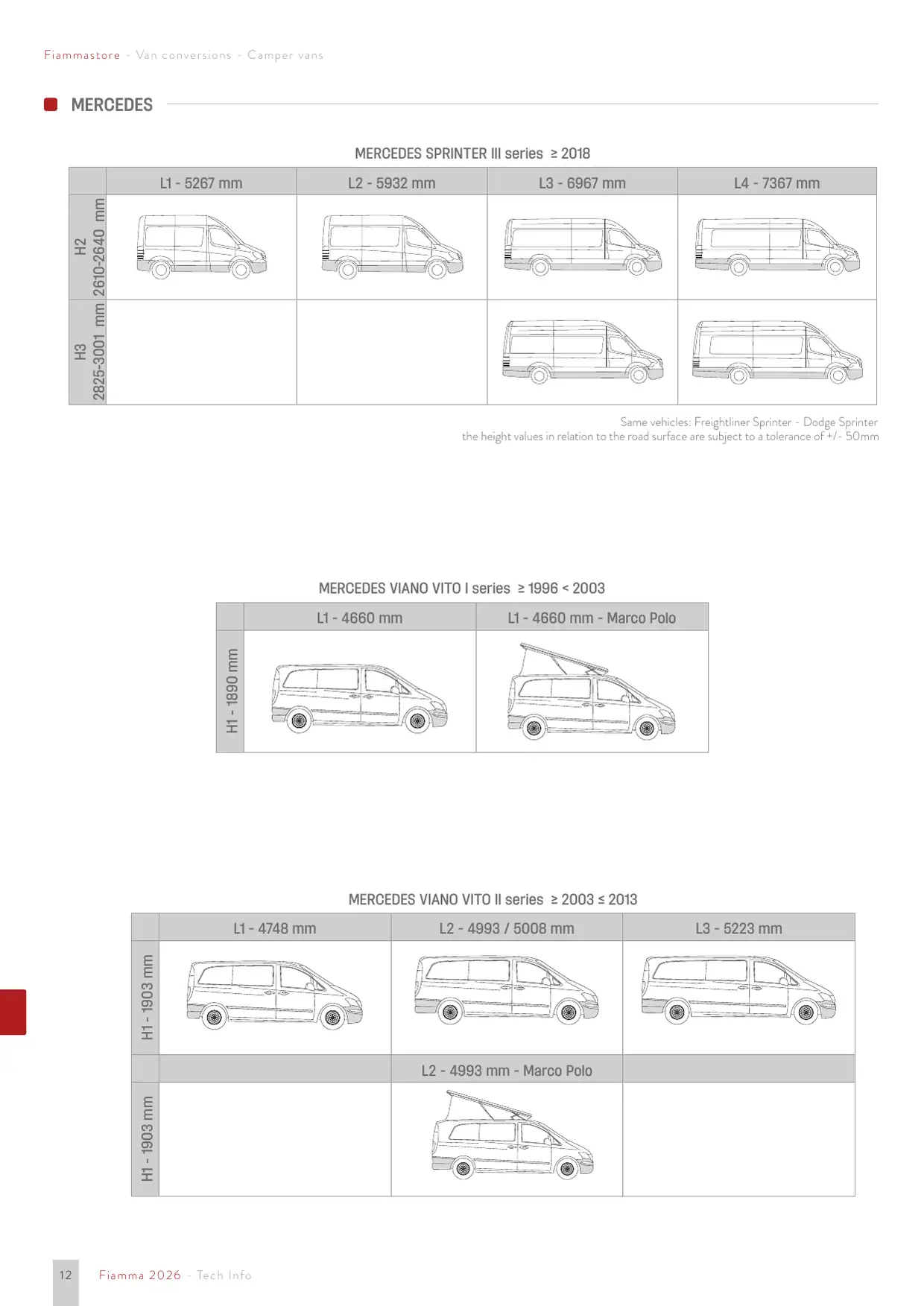

• MERCEDES SPRINTER III series ≥ 2018 (kat. s. 12)
• MERCEDES VIANO VITO I series ≥ 1996 < 2003 (kat. s. 12)
• MERCEDES VIANO VITO II series ≥ 2003 ≤ 2013 (kat. s. 12)
• MERCEDES V CLASS VITO III series ≥ 2014 (kat. s. 13)
