Okna dachowe – wprowadzenie (s. 240–242)
Kontrole wstępne (s. 240)
Informacje ogólne - Przed montażem sprawdź, czy grubość dachu jest zgodna z produktem i czy miejsce montażu jest czyste (używaj odpowiednich środków, unikaj środków na bazie alkoholu) - Przed wyborem miejsca sprawdź, czy produkt nie koliduje z sąsiednimi akcesoriami (bagażniki, przewody, wzmocnienia dachu, szafki wewnątrz) oraz czy wewnętrzna i zewnętrzna powierzchnia dachu jest płaska
Użytkowanie i konserwacja (s. 240)
Informacje ogólne - Używaj wyłącznie uszczelniaczy odpowiednich do danych materiałów - Jeśli nie ma ich w zestawie, użyj śrub z łbem walcowym okrągłym, aby nie uszkodzić gniazd - Okresowo sprawdzaj dokręcenie wszystkich śrub okna, zwłaszcza po pierwszych kilometrach od montażu oraz przed i po długich podróżach; jeśli mechanizm otwierania stawia opór, nasmaruj go kilkoma kroplami smaru. Nie wolno chodzić po kopule - Przed jazdą sprawdź, czy okno jest zamknięte, a kopuła nieuszkodzona. Nie otwieraj w czasie jazdy, przy silnym wietrze i deszczu; usuwaj śnieg i lód. Przestrzegaj ograniczeń prędkości i przepisów ruchu drogowego - Czyść wyłącznie neutralnymi, łagodnymi środkami; kopułę Crystal – środkiem do szkła akrylowego i miękką ściereczką. Nigdy nie stosuj płynów do szyb, środków uniwersalnych, ściernych, płynów do naczyń, alkoholu, rozpuszczalników ani substancji żrących. Moskitierę myj wodą z neutralnym detergentem - Nie nadaje się do pojazdów ani przyczep do przewozu zwierząt
Montaż – promień frezowania (s. 241)

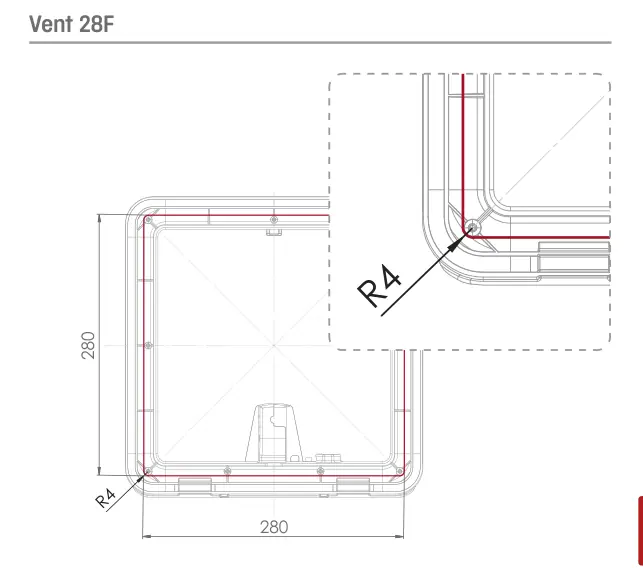

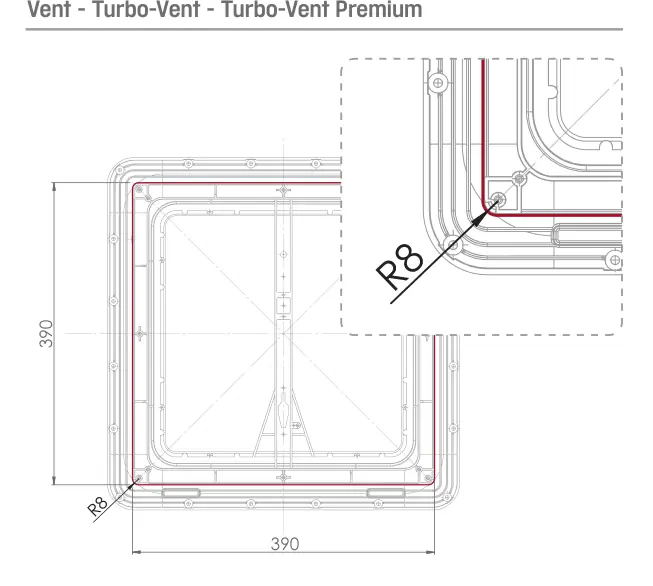

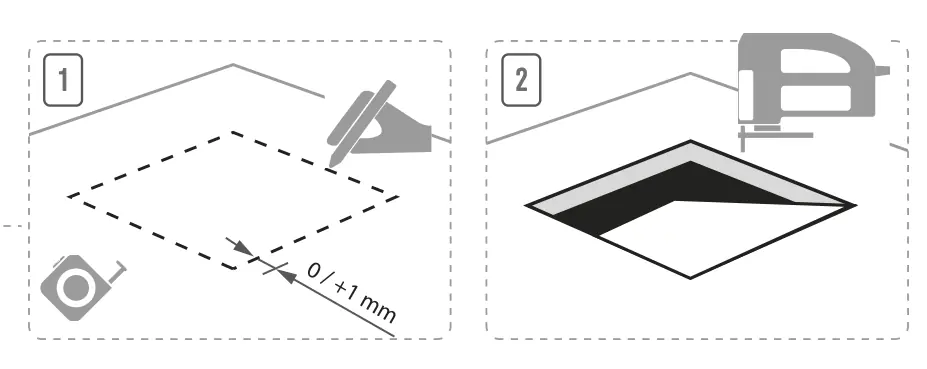

Rysunki na s. 241 podają dla każdego modelu okna maksymalny dopuszczalny promień frezowania kwadratowego otworu montażowego (tolerancja 0/+1): Vent 50, Vent F Pro, Vent / Turbo-Vent / Turbo-Vent Premium, Vent 28F (promienie R2…R8 wg rysunku; zob. rysunek w katalogu).
Modele i cechy (s. 242)
| Turbo-Vent | Turbo-Vent Premium | Turbo-Kit | Kit Turbo-Vent F | Kit Turbo-Vent 28 F | Vent F | Vent | Vent 28F | Vent 50 | Vent 40F | |
|---|---|---|---|---|---|---|---|---|---|---|
| Grupa | okno z wentylatorem | okno z wentylatorem | wentylator | wentylator | wentylator | bez wentylatora | bez wentylatora | bez wentylatora | bez wentylatora | bez wentylatora |
| Wymiary | 40 × 40 cm | 40 × 40 cm | – | – | – | 40 × 40 cm | 40 × 40 cm | 28 × 28 cm | 50 × 50 cm | 40 × 40 cm |
| Napięcie zasilania | 12 V DC | 12 V DC | 12 V DC | 12 V DC | 12 V DC | – | – | – | – | – |
| Pobór mocy | 36 W | 36 W | 4 W | 36 W | 25 W | – | – | – | – | – |
| Min. pobór prądu | 0,3 A / 0,2 A | 0,3 A / 0,2 A | 0,2 A | 0,3 A | – | – | – | – | – | – |
| Maks. pobór prądu | 3 A | 3 A | 0,33 A | 3 A | 1,9 A | – | – | – | – | – |
| Maks. przepływ powietrza | 35 m³/min | 35 m³/min | 7,2 m³/min | 35 m³/min | 9 m³/min | – | – | – | – | – |
| Średnica wentylatora | 300 mm | 300 mm | 240 mm | 300 mm | 180 mm | – | – | – | – | – |
| Stała wentylacja | 80 cm² | 80 cm² | – | – | 50 cm² | 100 cm² | 80 cm² | 80 cm² | 150 cm² | 100 cm² |
| Certyfikaty | CE, UKCA, RCM; E11 43R-01 0719; E24 10R-06 0530 | CE, UKCA, RCM; E11 43R-01 0719; E24 10R-06 0530 | – | CE, UKCA, RCM; E24 10R-06 0530 | CE, UKCA, RCM; E24 10R-05 0518 | E11 43R-01 0719 | E11 43R-01 0719 | E11 43R-01 0719 | E11 43R-01 0719 | E11 43R-01 0719 |
| Masa | 4,6 kg | 4,6 kg | 1,3 kg | 2 kg | 0,5 kg | 4,7 kg | 2,8 kg | 1,8 kg | 4,6 kg | 3,0 kg |
| Termostat | standard | standard | – | standard | – | – | – | – | – | – |
| Prędkość wentylatora | regulowana | regulowana | 2 | regulowana | 1 | – | – | – | – | – |
| Rollo-Vent | opcja | opcja | – | – | – | – | opcja | – | – | – |
| Spoiler Universal | opcja | opcja | – | – | – | opcja | opcja | opcja | opcja | opcja |
| Thermo-Vent 40 | opcja | opcja | – | – | – | – | opcja | – | – | – |
Odczyt z obróconej tabeli na s. 242; katalog podaje „Variabile” (wł. zmienna) dla prędkości wentylatora. RCM = australijski znak zgodności pokazany jako symbol.
