Pompy wody (s. 269–272)
Kontrole wstępne i ostrzeżenia (s. 269)

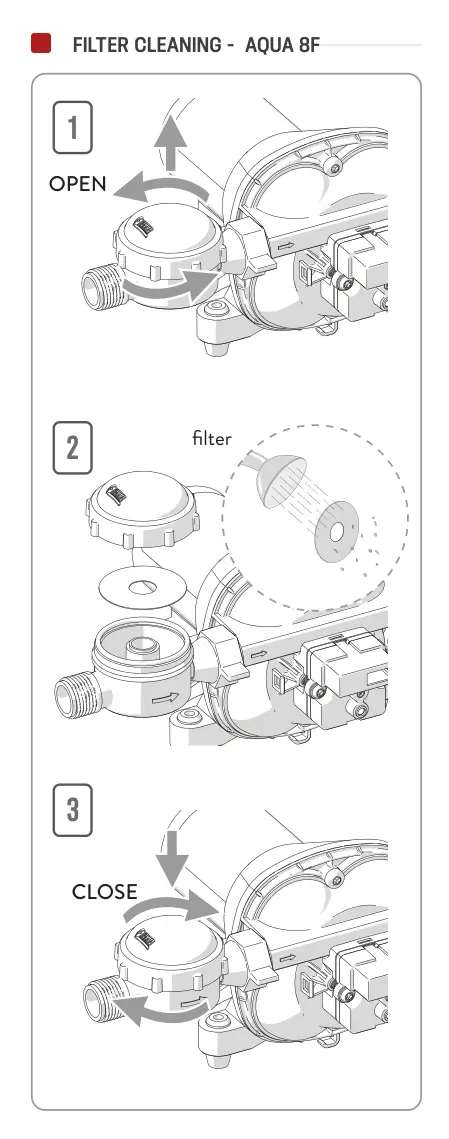

Informacje ogólne - Zamontuj pompę na stabilnym podłożu, w miejscu wygodnym do czyszczenia filtra i konserwacji - Pompę można montować w dowolnej pozycji; w pionie silnik powinien być nad częścią hydrauliczną - Dla najlepszej wydajności montuj pompę blisko zbiornika - Stosuj wyłącznie końcówki dopasowane do średnicy przewodu zasilającego; niewłaściwe powodują spadek napięcia i nagrzewanie złącza - Przed pierwszym użyciem zdezynfekuj instalację, by usunąć pozostałości produkcyjne; okresowo (na początku i końcu sezonu) lub przy słabym przepływie sprawdzaj i czyść filtr wlotowy - Przy zimowaniu w temperaturze < 0 °C opróżnij całą instalację, zwłaszcza pompę: odłącz wąż ssący i uruchom pompę na kilka minut, aż z żadnego kranu nie będzie lecieć woda - Dezynfekuj pompę i instalację co najmniej raz w roku lub po długim przestoju; okresowo sprawdzaj szczelność połączeń poluzowanych przez drgania - Woda doprowadzana do pomp Fiamma musi mieć temperaturę otoczenia i nie może być podgrzewana przez inne urządzenia - Pompy Fiamma tłoczą wodę na odległość i wysokość z dużym zapasem względem każdego obecnego kampera
Aqua 8F (s. 270–271)

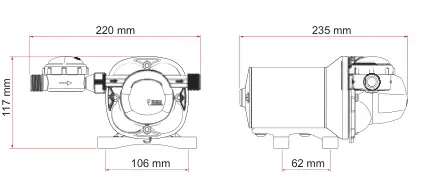

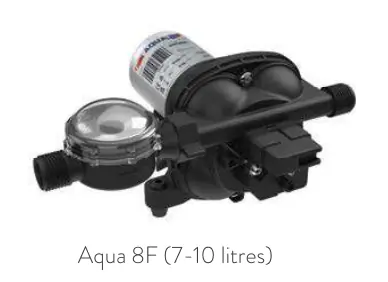

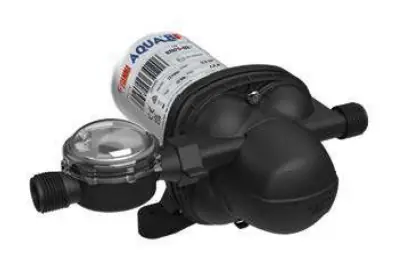

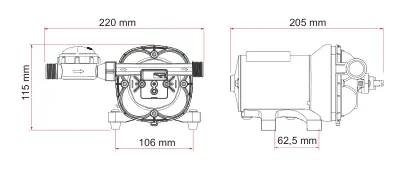

Informacje ogólne - Samozasysająca pompa membranowa - Materiały: korpus PP, zawory EPDM, membrana TPE, filtr ze stali nierdzewnej - Wymiary: modele 7–10 l 220 × 106 mm (205 / 62,5 mm); model 13 l 220 × 106 mm (235 / 62 mm) – zob. rysunek

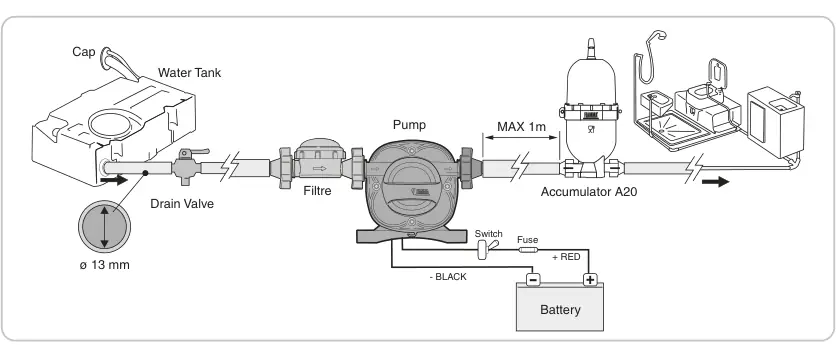

Dane techniczne - Regulowany presostat (z wyjątkiem modelu 13 l) - Zasilanie 12 V i 4 komory dla dużego przepływu - Kompaktowa; filtr można umieścić w najwygodniejszym miejscu - Wykonany z materiałów zgodnych z KTW - Standardowy wyjmowany filtr ze stali nierdzewnej, łatwy do czyszczenia - Przyłącze z gwintem 1/2” - Modele 7 i 10 l: do standardowych instalacji bez dużego przepływu – niski pobór, ekonomiczne, złączki opcjonalnie; 13 l: do instalacji wymagających dużego przepływu - Schemat montażu: zbiornik → filtr → pompa (maks. 1 m od zbiornika) → akumulator A20; włącznik, bezpiecznik, akumulator (+ czerwony, – czarny); węże Ø 13 mm; zawór spustowy - Homologacje: DM 174/2004, DIN EN 16421, EU 10/2011, DM 21/03/1973
| Opis | Masa | Nr art. | EAN |
|---|---|---|---|
| Aqua 8F (7 l) | 1,3 kg | 07073B02- 🛒 Sklep | 8004815468255 |
| Aqua 8F (10 l) | 1,3 kg | 07073A02- 🛒 Sklep | 8004815450496 |
| Aqua 8F (13 l) * | 2,2 kg | 07073-02- 🛒 Sklep | 8004815450489 |
| Dane techniczne | Aqua 8F (7 l) | Aqua 8F (10 l) | Aqua 8F (13 l) |
|---|---|---|---|
| Zasilanie | 12 V | 12 V | 12 V |
| Pobór prądu | 1,4 A | 3,1 A | 2,4 A |
| Maks. przepływ przy 0 bar | 7 l/min | 10 l/min | 13 l/min |
| Poziom hałasu | 50 dB | 52 dB | 50 dB |
| Próg wyłączenia presostatu | 1,5 bar | 2,1 bar | 2,2 bar |
| Wysokość ssania | 5 m | 5 m | 5 m |
| Moc znamionowa | 16,8 W | 37,2 W | 28,8 W |
| Problem | Rozwiązanie |
|---|---|
| Pompa nie wyłącza się | Sprawdź zasilanie (min. 12 V); sprawdź szczelność instalacji |
| Pompa pracuje głośno | Sprawdź drgania przewodów; niestabilne podłoże zwiększa hałas i drgania; nie ściskaj nadmiernie stopek montażowych |
| Pompa pracuje nierówno | Sprawdź filtr i przewody pod kątem zatorów; sprawdź zawory wlot/wylot (zanieczyszczenia, utrata elastyczności) |
| Pompa nie uruchamia się | Sprawdź połączenia elektryczne; sprawdź, czy woda w pompie nie zamarzła |
| Pompa przecieka | Sprawdź poluzowane śruby głowicy presostatu lub membrany; sprawdź, czy membrana nie jest pęknięta |

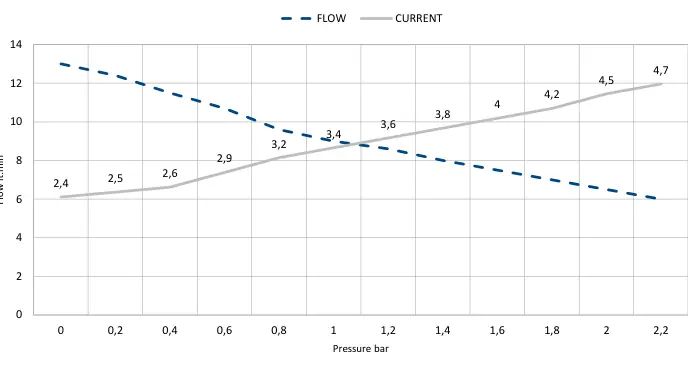

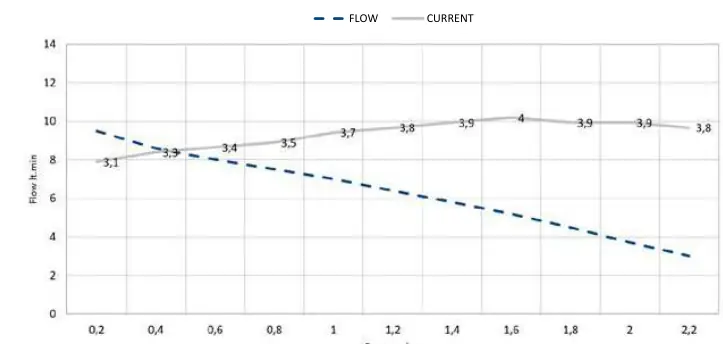

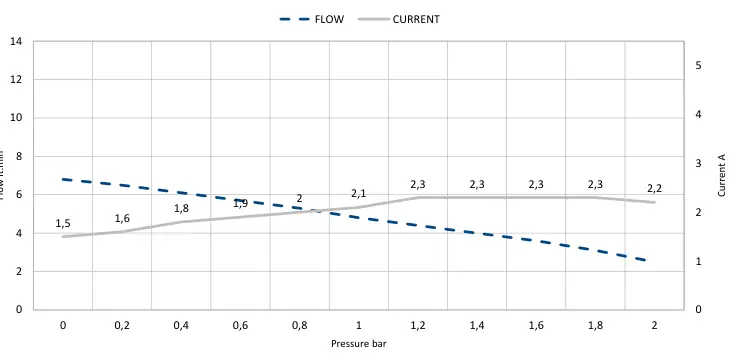

* W zestawie złączki kątowe i proste do węży 13 mm. Krzywe przepływu i prądu w funkcji ciśnienia (0–2,2 bar) dla każdego modelu – s. 271.
A20 (s. 272)

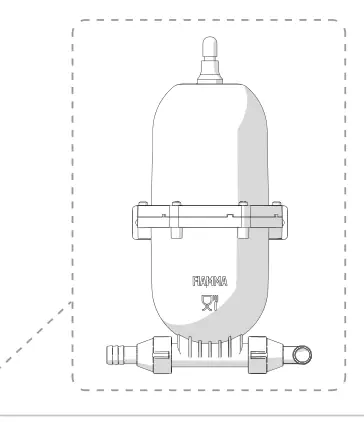

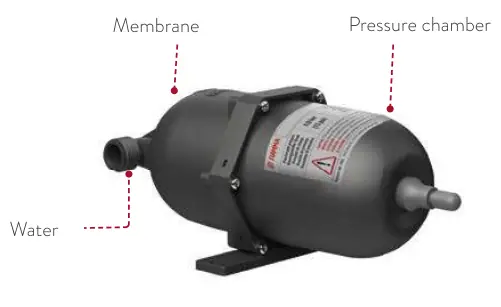

Informacje ogólne - Uniwersalny zbiornik wyrównawczy (membranowy akumulator ciśnienia) - Materiały: korpus PA, membrana EPDM; 110 × 100 mm

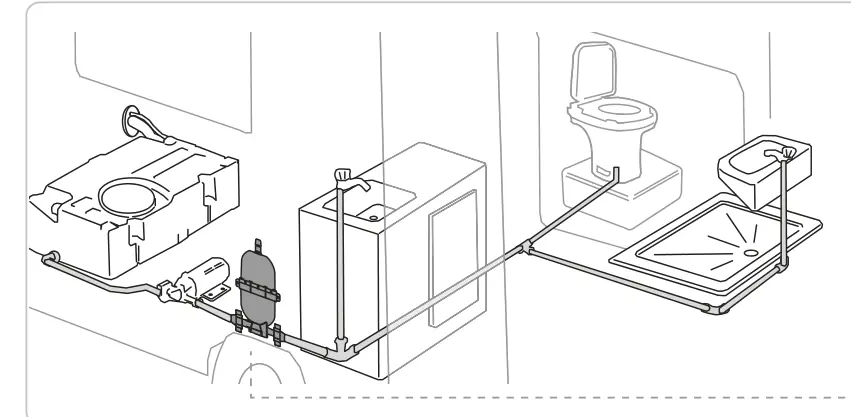

Dane techniczne - Eliminuje pulsację pompy i zapewnia stały przepływ; wydłuża żywotność pompy i bojlera - Wstępnie napełniony do 0,9 bar (13 psi) pod pompy Fiamma; przez zawór można go dopompować zwykłym kompresorem do dowolnej pompy, maks. 8 bar (116 psi) - Montaż poziomy lub pionowy; wewnętrzna membrana tłumi uderzenia hydrauliczne i stabilizuje pracę pompy - Przyłącze z gwintem 1/2” - Wykonany z materiałów zgodnych z KTW - Przy pompie innej niż Fiamma z presostatem ustawionym wyżej zwiększ ciśnienie wstępne - Homologacje: DM 174/2004, DIN EN 16421, EU 10/2011, DM 21/03/1973
| Opis | Masa | Nr art. | EAN |
|---|---|---|---|
| A20 | 0,3 kg | 02478-03- 🛒 Sklep | 8004815492137 |
| Opis | Nr art. | EAN |
|---|---|---|

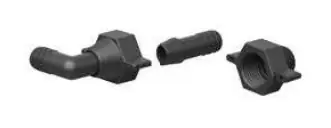

| Kit Connection for Aqua 8F / A20 (opcja) | 98657-013 🛒 Sklep | 8004815323745 |
